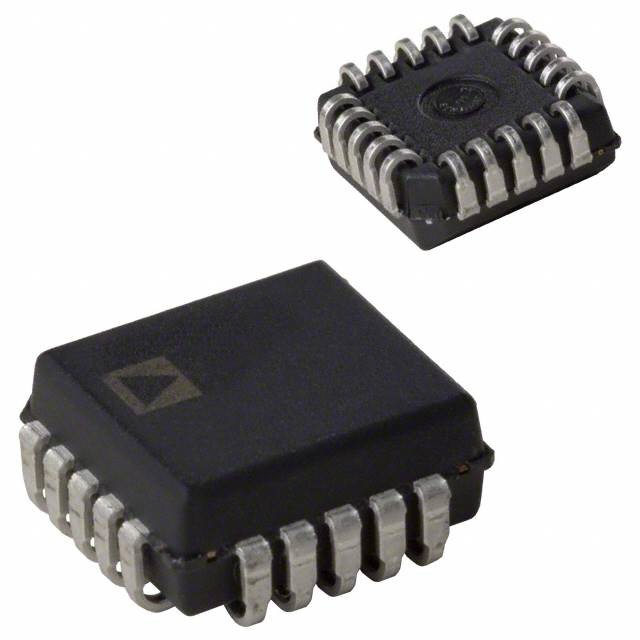

เครื่องผสมโมดูล RF IC ที่ใช้งานได้จริง AD831APZ-REEL7 500MHZ DWN CONV 20PLCC
| ชื่อแบรนด์ | Analog Devices Inc. |
|---|---|
| หมายเลขรุ่น | AD831APZ-REEL7 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | Based on current price |
| รายละเอียดการบรรจุ | ถุงป้องกันไฟฟ้าสถิตย์และกล่องกระดาษแข็ง |
| เวลาการส่งมอบ | 3-5 วันทำการ |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | มีสินค้า |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ประเภท RF | เอชเอฟ, วีเอชเอฟ | ความถี่ | 500MHz |
|---|---|---|---|
| จำนวนเครื่องผสม | 1 | ได้รับ | 0dB |
| รูปเสียงรบกวน | 14dB | คุณสมบัติรอง | พร้อมเครื่องขยายเสียง |
| ปัจจุบัน - อุปทาน | 125mA | โวลเตจ-ซัพพลาย | 4.5V~5.5V |
| ประเภทการติดตั้ง | พื้นผิวติด | บรรจุภัณฑ์ / กล่อง | 20-LCC (เจลีด) |
| แพ็คเกจอุปกรณ์ซัพพลายเออร์ | 20-PLCC (9x9) | ||
| เน้น | โมดูล RF IC ที่ใช้งานได้จริง,โมดูล RF IC AD831APZ-REEL7,500MHZ วงจรรวม RF |
||
รายละเอียดสินค้า
AD831APZ-REEL7 IC MIXER 500MHZ DWN CONV 20PLCC Analog Devices Inc.
รายละเอียดสินค้า
รายละเอียดสินค้า
AD831 มีความผิดเพี้ยนต่ำ, ช่วงไดนามิกกว้าง, เครื่องผสมแบบเสาหินสำหรับใช้ในการใช้งาน เช่น การแปลง RF เป็น IF ในตัวรับ HF และ VHF, เครื่องผสมที่สองในสถานีฐาน DMR, การแปลงโดยตรงไปยังเบสแบนด์, การมอดูเลตพื้นที่สี่เหลี่ยมจัตุรัสและเดโมดูเลต และ การตรวจจับการเลื่อนของ doppler ในการใช้งานภาพอัลตราซาวนด์มิกเซอร์ประกอบด้วยไดรเวอร์ LO และแอมพลิฟายเออร์สัญญาณรบกวนต่ำ และให้ทั้งการใช้พลังงานที่ผู้ใช้ตั้งโปรแกรมได้และจุดสกัดกั้นลำดับที่สาม
คุณสมบัติ
มิกเซอร์สมดุลทวีคูณความเพี้ยนต่ำ
+24 dBm การสกัดกั้นคำสั่งที่สาม (IP3)
+10 dBm 1 dB จุดบีบอัด
ต้องการไดรฟ์ LO ต่ำ: –10 dBm
แบนด์วิธ
500 MHz แบนด์วิดธ์อินพุต RF และ LO
250 MHz เอาต์พุต IF ปัจจุบันที่แตกต่างกัน
DC ถึง > 200 MHz Single-Ended Voltage IF เอาท์พุต
การดำเนินการจัดหาแบบเดี่ยวหรือแบบคู่
DC ควบคู่โดยใช้วัสดุสิ้นเปลืองแบบคู่
พอร์ตทั้งหมดอาจเป็น DC ควบคู่กันไป
ไม่มีขีดจำกัดความถี่ต่ำ—การดำเนินการกับ DC
การใช้พลังงานที่ตั้งโปรแกรมได้โดยผู้ใช้
แอปพลิเคชัน
เครื่องผสม RF/IF ประสิทธิภาพสูงตรงไปยังการแปลงเบสแบนด์
เครื่องผสมภาพปฏิเสธ
โมดูเลเตอร์ I/Q และดีโมดูเลเตอร์
ข้อมูลจำเพาะ
| คุณลักษณะ | ค่าแอตทริบิวต์ |
|---|---|
| ผู้ผลิต | อุปกรณ์อะนาล็อก |
| ประเภทสินค้า | RF มิกเซอร์ |
| ชุด | ค.ศ. 831 |
| บรรจุภัณฑ์ | บรรจุภัณฑ์สำรอง |
| แพคเกจ-กรณี | 20-LCC (เจลีด) |
| ความถี่ | 500MHz |
| การทำงาน | - |
| แรงดัน-อุปทาน | 4.5 โวลต์ ~ 5.5 โวลต์ |
| ซัพพลายเออร์-อุปกรณ์-แพ็คเกจ | 20-PLCC (9x9) |
| กระแส-อุปทาน | 100mA |
| ได้รับ | 0dB |
| เสียง-รูป | 14dB |
| ประเภท RF | เอชเอฟ, วีเอชเอฟ |
| ออสซิลเลเตอร์ท้องถิ่น | 400 เมกะเฮิรตซ์ |
| ความถี่ RF | 400 เมกะเฮิรตซ์ |
| คุณลักษณะรอง | พร้อมเครื่องขยายเสียง |
| มิกเซอร์ไฟฟ้า | 1 |
| อุณหภูมิในการทำงานสูงสุด | + 85 องศาเซลเซียส |
| ช่วงอุณหภูมิในการทำงาน | - 40 องศาเซลเซียส |
| ปฏิบัติการ-จ่าย-แรงดัน | 5.5 โวลต์ |
| ปฏิบัติการ-อุปทาน-ปัจจุบัน | 100 มิลลิแอมป์ |
| ชุดพัฒนาซอฟต์แวร์ | EVAL-AD831EBZ |
| NF-สัญญาณรบกวน-รูป | 10.3 เดซิเบล |
| P1dB-จุดบีบอัด | 10 เดซิเบล |
| แพคเกจ-กรณี | บมจ |
| OIP3-Third-Order-Intercept | 24 เดซิเบล |
| IF-ความถี่ | 200 เมกะเฮิรตซ์ |
คำอธิบาย
RF มิกเซอร์ IC HF, VHF พร้อมแอมพลิฟายเออร์ 500MHz 20-PLCC (9x9)
ขึ้น/ลง Conv Mixer 5V 400MHz 20-พิน PLCC T/R
RF มิกเซอร์ Hi-Perf Low Distort 500 MHz
