DS90UB940TNKDRQ1 อินเทอร์เฟซวงจรรวม 1080p Dual FPD-Link III ถึง CSI-2
| ชื่อแบรนด์ | TI |
|---|---|
| หมายเลขรุ่น | DS90UB940TNKDRQ1 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | Based on the price of the day |
| เวลาการส่งมอบ | 5-8 วันทำการ |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | มีสินค้า |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| อัตราข้อมูล | 3.36Gbps | ประเภทอินพุต | FPD-Link III, LVDS |
|---|---|---|---|
| ประเภทเอาต์พุต | ซีเอสไอ-2, มิปิ | จำนวนอินพุต | 2 |
| จำนวนเอาต์พุต | 4 | โวลเตจ-ซัพพลาย | 1.71V~1.89V, 3V~3.6V |

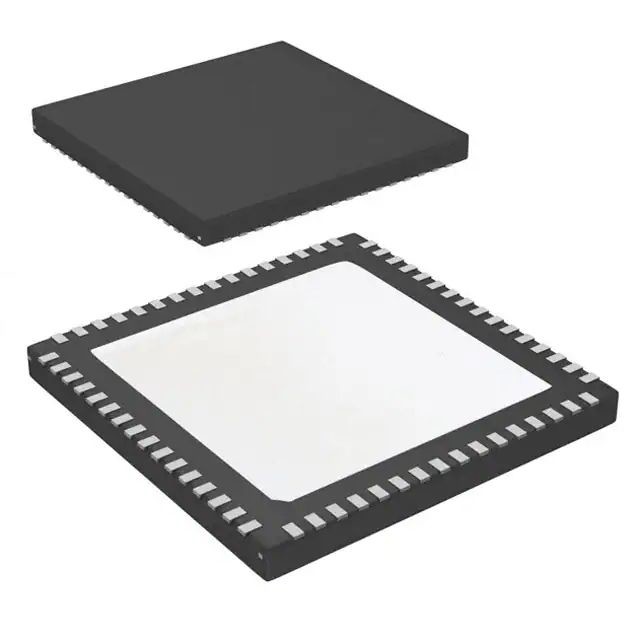

| บรรจุภัณฑ์ / กล่อง | 64-WFQFN แผ่นสัมผัส | แพ็คเกจอุปกรณ์ซัพพลายเออร์ | 64-WQFN (9x9) |
| เน้น | อินเทอร์เฟซวงจรรวม 1080p,อินเทอร์เฟซวงจรรวม Dual FPD,DS90UB940TNKDRQ1 |
||
รายละเอียดสินค้า
DS90UB940TNKDRQ1 1080p Dual FPD-Link III ถึง CSI-2 Deserializer
คำอธิบาย:ไอซี SER/DESER 25-170 MHZ FPD 64WQ
คำอธิบายโดยละเอียด:ดีซีเรียลไลเซอร์ 3.36Gbps 2 อินพุต 4 เอาต์พุต 64-WQFN (9x9)
คุณลักษณะของผลิตภัณฑ์
|
พิมพ์
|
คำอธิบาย
|
|---|---|
|
ผศ
|
Ti
|
|
ชุด
|
|
|
บรรจุุภัณฑ์
|
เทป & รีล (TR)
ตัดเทป (CT)
|
|
สถานะสินค้า
|
คล่องแคล่ว
|
|
การทำงาน
|
ดีซีเรียลไลเซอร์
|
|
อัตราข้อมูล
|
3.36Gbps
|
|
ประเภทอินพุต
|
FPD-Link III, LVDS
|
|
ประเภทเอาต์พุต
|
ซีเอสไอ-2, มิปิ
|
|
จำนวนอินพุต
|
2
|
|
จำนวนเอาต์พุต
|
4
|
|
แรงดัน-จ่าย
|
1.71V~1.89V, 3V~3.6V
|
|
อุณหภูมิในการทำงาน
|
-40°C ~ 105°C (TA)
|
|
ประเภทการติดตั้ง
|
พื้นผิวติด
|
|
บรรจุภัณฑ์ / กล่อง
|
64-WFQFN แผ่นสัมผัส
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
64-WQFN (9x9)
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
คำอธิบายสำหรับ DS90UB940-Q1
DS90UB940-Q1 เป็นดีซีเรียลไลเซอร์ FPD-Link III ซึ่งเมื่อใช้ร่วมกับซีเรียลไลเซอร์ DS90UH949/947/929-Q1 จะแปลงสตรีม FPD-Link III แบบ 1 เลนหรือ 2 เลนเป็น MIPI®รูปแบบ CSI-2เครื่องดีซีเรียลไลเซอร์สามารถทำงานบนสายโคแอกเชียลปลายเดี่ยว 50 โอห์มหรือสายคู่บิดเกลียวหุ้มฉนวนเชิงอนุพันธ์ (STP) 100 โอห์มที่คุ้มค่าโดยจะกู้คืนข้อมูลจากสตรีมซีเรียล FPD-Link III หนึ่งหรือสองสตรีม และแปลเป็นรูปแบบอินเทอร์เฟซซีเรียลของกล้อง (CSI-2) ที่สามารถรองรับความละเอียดวิดีโอได้สูงสุด WUXGA และ 1080p60 พร้อมความลึกของสี 24 บิต
อินเทอร์เฟซ FPD-Link III รองรับการส่งข้อมูลวิดีโอและเสียงและการควบคุมสองทิศทางเต็มรูปแบบ รวมถึงการสื่อสาร I2C และ SPI ผ่านลิงก์ดิฟเฟอเรนเชียลเดียวกันการรวมข้อมูลวิดีโอและการควบคุมคู่ดิฟเฟอเรนเชียลสองคู่จะลดขนาดและน้ำหนักของการเชื่อมต่อระหว่างกัน และทำให้การออกแบบระบบง่ายขึ้นEMI ถูกลดขนาดลงด้วยการใช้สัญญาณดิฟเฟอเรนเชียลแรงดันต่ำ การเข้ารหัสข้อมูล และการสุ่มในโหมดที่เข้ากันได้แบบย้อนกลับ อุปกรณ์รองรับความละเอียดสูงสุด WXGA และ 720p พร้อมความลึกของสี 24 บิตผ่านลิงก์ดิฟเฟอเรนเชียลเดียว
อุปกรณ์จะตรวจจับช่องสัญญาณ FPD-Link III โดยอัตโนมัติและจัดตำแหน่งนาฬิกาและฟังก์ชันลดความเอียงโดยไม่จำเป็นต้องมีรูปแบบการฝึกอบรมพิเศษใดๆสิ่งนี้ทำให้มั่นใจได้ถึงความทนทานต่อเฟสเอียงจากความไม่ตรงกันในสายไฟที่เชื่อมต่อระหว่างกัน เช่น การกำหนดเส้นทางการติดตาม PCB ความแตกต่างของความยาวสายเคเบิลระหว่างคู่ต่อคู่ และความไม่สมดุลของขั้วต่อ
