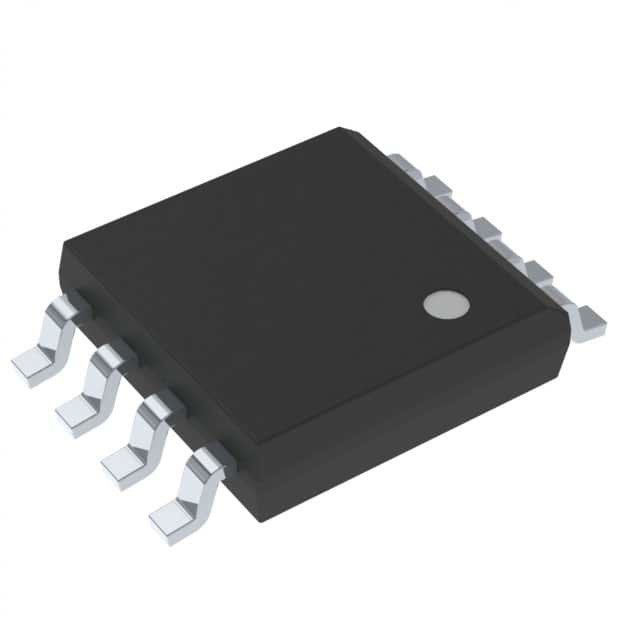

หน่วยความจำแฟลช 85MHZ ที่เสถียร IC 16MBIT SPI 8SOIC AT45DB161E-SHD-T



คำอธิบาย

Atmel AT45DB161E เป็นหน่วยความจำ Flash เข้าถึงลำดับอินเทอร์เฟซแบบอนุกรมขั้นต่ำ 2.3V หรือ 2.5V เหมาะอย่างยิ่งสำหรับแอปพลิเคชันเสียงดิจิทัล รูปภาพ รหัสโปรแกรม และที่จัดเก็บข้อมูลที่หลากหลายAT45DB161E ยังรองรับอินเทอร์เฟซแบบอนุกรม RapidS สำหรับแอปพลิเคชันที่ต้องการการทำงานความเร็วสูงมากหน่วยความจำ 17,301,504 บิตถูกจัดเรียงเป็น 4,096 หน้า 512 ไบต์หรือ 528 ไบต์ต่อครั้งนอกจากหน่วยความจำหลักแล้ว AT45DB161E ยังมีบัฟเฟอร์ SRAM สองตัวขนาด 512/528 ไบต์ต่อตัวบัฟเฟอร์อนุญาตให้รับข้อมูลในขณะที่เพจในหน่วยความจำหลักกำลังถูกตั้งโปรแกรมใหม่การสลับระหว่างบัฟเฟอร์ทั้งสองสามารถเพิ่มความสามารถของระบบในการเขียนสตรีมข้อมูลอย่างต่อเนื่องได้อย่างมากนอกจากนี้ บัฟเฟอร์ SRAM ยังสามารถใช้เป็นส่วนเสริมของระบบเพิ่มเติมได้ และการจำลอง E2PROM (ความสามารถในการแก้ไขบิตหรือไบต์) สามารถจัดการได้อย่างง่ายดายด้วยการดำเนินการอ่าน-แก้ไข-เขียนสามขั้นตอนในตัว





คุณสมบัติ

 แหล่งจ่ายไฟเดี่ยว 2.3V - 3.6V หรือ 2.5V - 3.6V
 รองรับ Serial Peripheral Interface (SPI)
 รองรับโหมด SPI 0 และ 3
 รองรับการทำงานของ Atmel® RapidS™
 ความสามารถในการอ่านอย่างต่อเนื่องผ่านอาร์เรย์ทั้งหมด
●สูงถึง 85MHz
option ตัวเลือกการอ่านพลังงานต่ำสูงถึง 10MHz
 เวลานาฬิกาถึงเอาต์พุต (tV) สูงสุด 6ns
 ขนาดหน้าที่กำหนดโดยผู้ใช้
 512 ไบต์ต่อหน้า
 528 ไบต์ต่อหน้า (ค่าเริ่มต้น)
 ขนาดหน้าสามารถกำหนดค่าล่วงหน้าจากโรงงานได้ 512 ไบต์
 บัฟเฟอร์ข้อมูล SRAM อิสระสองตัว (512/528 ไบต์)
 อนุญาตให้รับข้อมูลในขณะที่ตั้งโปรแกรมใหม่ให้กับ Main Memory Array
 ตัวเลือกการเขียนโปรแกรมที่ยืดหยุ่น
 โปรแกรมไบต์/เพจ (1 ถึง 512/528 ไบต์) ลงในหน่วยความจำหลักโดยตรง
 การเขียนบัฟเฟอร์
 บัฟเฟอร์ไปยังโปรแกรมหน้าหน่วยความจำหลัก
 ตัวเลือกการลบที่ยืดหยุ่น
 ลบหน้า (512/528 ไบต์)
 ลบบล็อก (4KB)
 เซกเตอร์ลบ (128KB)
 การลบชิป (16-Mbits)
 ตั้งโปรแกรมและลบ Suspend/Resume
 คุณสมบัติการปกป้องข้อมูลฮาร์ดแวร์และซอฟต์แวร์ขั้นสูง
 การคุ้มครองภาคส่วนบุคคล
 ล็อกดาวน์แต่ละเซกเตอร์เพื่อทำให้เซ็กเตอร์ใดๆ เป็นแบบอ่านอย่างเดียวอย่างถาวร
 128 ไบต์, One-Time Programmable (OTP) Security Register
 โรงงาน 64 ไบต์ตั้งโปรแกรมด้วยตัวระบุเฉพาะ
 ผู้ใช้ตั้งโปรแกรมได้ 64 ไบต์
 ซอฟต์แวร์ควบคุมการรีเซ็ต
 อ่านมาตรฐานผู้ผลิตและรหัสอุปกรณ์ JEDEC
●การกระจายพลังงานต่ำ
 500nA กระแสไฟดาวน์ลึกพิเศษ (ทั่วไป)
 3μA Deep Power-Down current (ทั่วไป)
 25μA กระแสสแตนด์บาย (ทั่วไป)
 11mA กระแสการอ่านที่ใช้งานอยู่ (ทั่วไป)
 ความทนทาน: 100,000 โปรแกรม/รอบการลบขั้นต่ำต่อหน้า
 การเก็บรักษาข้อมูล: 20 ปี
 สอดคล้องกับช่วงอุณหภูมิอุตสาหกรรมเต็มรูปแบบ
 ตัวเลือกบรรจุภัณฑ์สีเขียว (ปราศจาก Pb/Halide/RoHS)
 SOIC 8 สาย (กว้าง 0.150")
 แผ่น DFN บางเฉียบ 8 แผ่น (5 x 6 x 0.6 มม.)
 BGA ขนาดชิป 9 ลูก (5 x 5 x 1.2 มม.)
