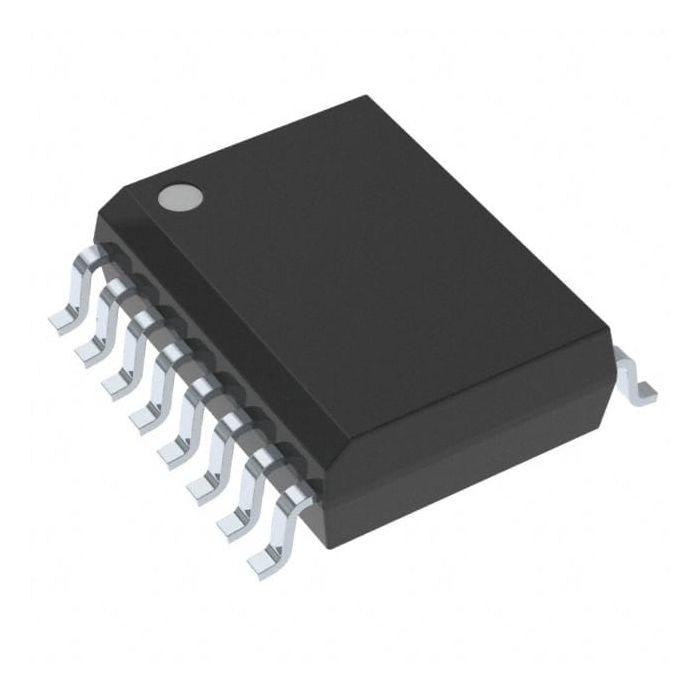

2.5KV 3 Channels Digital Opto Isolator ADM2483BRWZ RS422/RS485 16SOIC
| ชื่อแบรนด์ | Analog Devices Inc. |
|---|---|
| หมายเลขรุ่น | ADM2483BRWZ |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | Based on current price |
| รายละเอียดการบรรจุ | ถุงป้องกันไฟฟ้าสถิตย์และกล่องกระดาษแข็ง |
| เวลาการส่งมอบ | 3-5 วันทำการ |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | มีสินค้า |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| เทคโนโลยี | ข้อต่อแม่เหล็ก | พิมพ์ | RS422, RS485 |
|---|---|---|---|
| พลังที่แยกได้ | เลขที่ | จำนวนช่อง | 3 |
| อินพุต - ด้าน 1/ด้าน 2 | 2/1 | ประเภทช่อง | แบบสองทิศทาง |
| แรงดันไฟฟ้า - การแยก | 2500Vrms | ภูมิคุ้มกันชั่วคราวโหมดทั่วไป (ต่ำสุด) | 25kV/µs |
| อัตราข้อมูล | 500kbps | ความล่าช้าในการขยายพันธุ์ tpLH / tpHL (สูงสุด) | - |
| การบิดเบือนความกว้างของพัลส์ (สูงสุด) | - | เวลาขึ้น / ลง (ประเภท) | 600ns, 600ns (สูงสุด) |
| โวลเตจ-ซัพพลาย | 3V, 5V | อุณหภูมิในการทำงาน | -40°C ~ 85°C |
| ประเภทการติดตั้ง | พื้นผิวติด | บรรจุภัณฑ์ / กล่อง | 16-SOIC (0.295", ความกว้าง 7.50 มม.) |
| แพ็คเกจอุปกรณ์ซัพพลายเออร์ | 16-SOIC | ||
| เน้น | 2.5KV Digital Opto Isolator,3 Channels Digital Opto Isolator,ADM2483BRWZ |
||
รายละเอียดสินค้า
ADM2483BRWZ DGT ISO 2.5KV RS422/RS485 16SOIC Analog Devices Inc.
รายละเอียดสินค้า
คำอธิบายทั่วไป
ตัวรับส่งสัญญาณดิฟเฟอเรนเชียลบัส ADM2483 เป็นส่วนประกอบแบบรวมที่แยกด้วยไฟฟ้าซึ่งออกแบบมาสำหรับการสื่อสารข้อมูลแบบสองทิศทางบนสายส่งบัสหลายจุดที่สมดุลสอดคล้องกับ ANSI EIA/TIA-485-A และ ISO 8482: 1987(E)การใช้เทคโนโลยี iCoupler ของอุปกรณ์อะนาล็อก ADM2483 รวมตัวแยกสัญญาณ 3 แชนเนล ไดรเวอร์สายดิฟเฟอเรนเชียลสามสถานะ และตัวรับอินพุตดิฟเฟอเรนเชียลไว้ในแพ็คเกจเดียวด้านลอจิกของอุปกรณ์จ่ายไฟจากแหล่งจ่ายไฟ 5 V หรือ 3 V และด้านบัสใช้แหล่งจ่ายไฟ 5 V เท่านั้น
คุณสมบัติ
ตัวรับส่งสัญญาณ RS-485 พร้อมการแยกข้อมูลทางไฟฟ้าสอดคล้องกับ ANSI TIA/EIA RS-485-A และ ISO 8482: 1987(E)
อัตราข้อมูล 500 kbps
เอาต์พุตไดรเวอร์ที่ จำกัด อัตรา Slew
การใช้พลังงานต่ำ: สูงสุด 2.5 mA
เหมาะสำหรับการทำงาน 5 V หรือ 3 V (VDD1)
ภูมิคุ้มกันชั่วคราวในโหมดสามัญสูง: >25 kV/μs
อินพุตตัวรับสัญญาณ True Fail-Safe
การป้องกันการเปิด/ปิดเครื่องแบบไร้แช็ต
256 โหนดบนบัส
การป้องกันการปิดด้วยความร้อน
ความปลอดภัยและการอนุมัติตามกฎข้อบังคับ
การจดจำ UL: 2500 V rms เป็นเวลา 1 นาทีต่อ UL 1577
ประกาศการยอมรับส่วนประกอบ CSA #5A
IEC 609501 800 V rms (พื้นฐาน), 400 V rms (เสริม)
ใบรับรองความสอดคล้อง VDE
DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12
VIORM= 560 V สูงสุด
ช่วงอุณหภูมิการทำงาน: −40°C ถึง +85°C
แอปพลิเคชัน
เครือข่าย RS-485/RS-422 พลังงานต่ำ
อินเทอร์เฟซที่แยกได้
การสร้างเครือข่ายการควบคุม
ระบบส่งข้อมูลแบบหลายจุด
ข้อมูลจำเพาะ
| คุณลักษณะ | ค่าแอตทริบิวต์ |
|---|---|
| ผู้ผลิต | อุปกรณ์อะนาล็อก |
| ประเภทสินค้า | ชิปไอซี |
| ผู้ผลิต | อะนาล็อก ดีไวซ์ อิงค์ |
| ประเภทสินค้า | ดิจิตอลไอโซเลเตอร์ |
| เป็นไปตามมาตรฐาน | รายละเอียด |
| จำนวนช่อง | 1 ช่อง |
| การแยกแรงดัน | 2.5 กิโลโวลต์ |
| แยกประเภท | ข้อต่อแม่เหล็ก |
| อัตราข้อมูล | 500 กิโลบิตต่อวินาที |
| อุปทาน-แรงดัน-สูงสุด | 5.5 โวลต์ |
| อุปทาน-แรงดัน-ขั้นต่ำ | 2.7 โวลต์ |
| ปฏิบัติการ-อุปทาน-ปัจจุบัน | 2.5 มิลลิแอมป์ |
| อุณหภูมิในการทำงานสูงสุด | + 85 องศาเซลเซียส |
| อุณหภูมิในการทำงานต่ำสุด | - 40 องศาเซลเซียส |
| สไตล์การติดตั้ง | เอสเอ็มดี/SMT |
| แพคเกจ-กรณี | SOIC-16 |
| บรรจุภัณฑ์ | หลอด |
| ยี่ห้อ | อุปกรณ์อะนาล็อก |
| ชุดพัฒนา | EVAL-ADM2483EBZ |
| ดูเพล็กซ์ | ฮาล์ฟดูเพล็กซ์ |
| ผลิตภัณฑ์ | ดิจิตอลไอโซเลเตอร์ |
| รองรับโปรโตคอล | RS-485 |
| ชุด | ADM2483 |
| ปิดตัวลง | ไม่มีการปิดเครื่อง |
| พิมพ์ | RS-485 |
| หน่วยน้ำหนัก | 0.023492 ออนซ์ |
คำอธิบาย
ดิจิตอลไอโซเลเตอร์ 2.5kV สัญญาณ Iso 500kbps ฮาล์ฟดูเพล็กซ์
