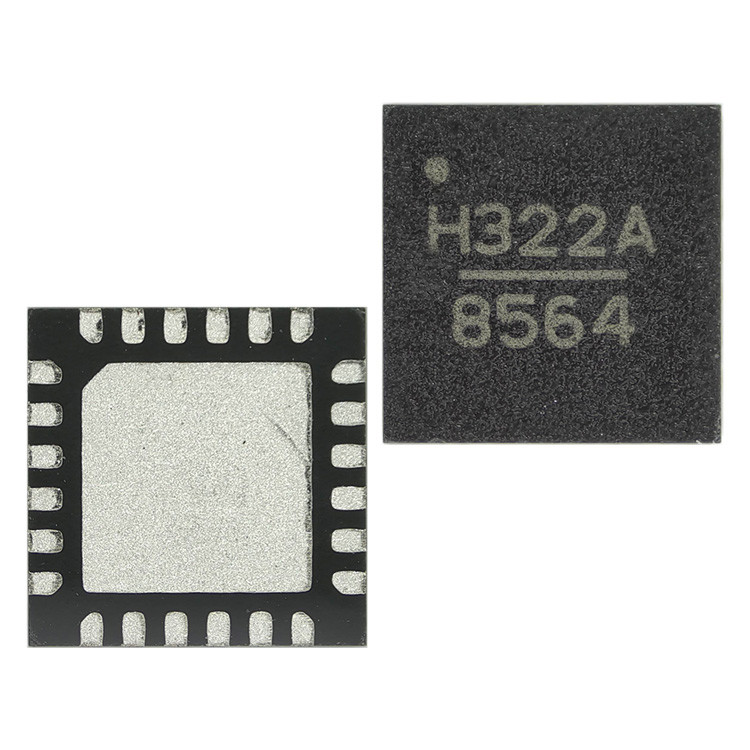

HMC322ALP4E IC RF SWITCH SP8T 8GHZ 24QFN อานาล็อกอุปกรณ์ Inc.
| ชื่อแบรนด์ | Analog Devices Inc. |
|---|---|
| หมายเลขรุ่น | HMC322ALP4E |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | Based on current price |
| รายละเอียดการบรรจุ | ถุงป้องกันไฟฟ้าสถิตย์และกล่องกระดาษแข็ง |
| เวลาการส่งมอบ | 3-5 วันทำการ |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | มีสินค้า |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ประเภท RF | - | โทโพโลยี | ดูดซับ |
|---|---|---|---|
| วงจร | SP8T | ช่วงความถี่ | 0Hz ~ 8GHz |
| การแยกตัว | 40db | การสูญเสียการแทรก | 2.5dB |
| ทดสอบความถี่ | 6GHz, 8GHz | P1dB | 26dBm |
| ไอไอพี3 | 40dBm | คุณสมบัติ | - |
| ความต้านทาน | 50โอห์ม | โลเตจ - การให้บริการ | - |
| อุณหภูมิการทํางาน | -40 °C ~ 85 °C | ประเภทการติดตั้ง | การติดตั้งพื้นผิว |
| กล่อง / กระเป๋า | 24-VFQFN แพดที่เปิดเผย | แพ็คเกจอุปกรณ์ของผู้จําหน่าย | 24-QFN (4x4) |
| เน้น | IC RF,โมดูลวงจรบูรณาการ RF,โมดูลชิป RF IC |
||
รายละเอียดสินค้า
รายละเอียดสินค้า
คําอธิบายทั่วไป
HMC322 เป็นชิปสวิทช์ GaAs MESFET SP8T ที่ไม่สะท้อนแสงเครื่องสวิทช์นี้ให้ความแยกกันสูงและสูญเสียการใส่ที่ต่ํา และขยายความถี่ของสายสินค้าสวิทช์ SP8T ของ Hittiteสวิตช์นี้ยังมีวงจร decoder ไบนารีบนบอร์ดที่ลดเส้นควบคุมโลจิกที่จําเป็นเป็นสาม. สวิตช์ทํางานโดยใช้แรงดันการควบคุมลบ 0 / 5V,และต้องการความสับสนคงที่ -5Vข้อมูลทั้งหมดถูกทดสอบด้วยชิปในเครื่องทดสอบ 50 โอห์มเชื่อมต่อผ่านสายเชื่อมเส้นเส้นความยาว 0.5 มิลลิเมตร
ลักษณะ
ผลประกอบการเบนด์กว้าง: DC - 10.0 GHzการแยกกันสูง > 38 dB @ 4 GHz
ความสูญเสียการใส่ที่ต่ํา: 2.0 dB @ 4 GHz
เครื่องปรับรหัส 3:8 TTL
ขนาดเล็ก: 1.45 x 1.6 x 0.10 มิลลิเมตร
การใช้งานทั่วไป
HMC322 เหมาะสําหรับ:• โครงสร้างพื้นฐานโทรคมนาคม
• เครื่องวิทยุไมโครเวฟและ VSAT
• ทหารและอวกาศ
• เครื่องมือทดสอบ
รายละเอียด
| คุณสมบัติ | ค่าประกอบ |
|---|---|
| ผู้ผลิต | อุปกรณ์แบบแอนลาจ |
| ประเภทสินค้า | สวิตช์ RF |
| ซีรี่ย์ | HMC322AG |
| การบรรจุ | ตัดสตริป |
| หน่วยน้ําหนัก | 0.032741 oz |
| สไตล์การติดตั้ง | SMD/SMT |
| กล่องกล่อง | 24-VFQFN แพดที่เปิดเผย |
| อุปสรรค | 50 โอม |
| เทคโนโลย | GAAs |
| อุณหภูมิการทํางาน | -40 °C ~ 85 °C |
| ลักษณะ | - |
| พลังงานไฟฟ้า | - |
| กล่องเครื่องมือของผู้จัดส่ง | 24-QFN (4x4) |
| วงจร | SP8T |
| โทปอลิเจีย | ผสมผสม |
| การใส่-การสูญเสีย | 2.5 dB |
| P1dB จุดการบด | 26dBm |
| แบบ RF | - |
| ความถี่ต่ํากว่า | 0Hz |
| ความถี่สูงกว่า | 8GHz |
| ความถี่ของการแยก | 40dB @ 6GHz (ประเภท) |
| ความถี่ของการใส่-สูญเสีย | 2.5dB @ 8GHz |
| IIP3 | 40dBm (ทั่วไป) |
| Pd-การสลายพลังงาน | 348 mW |
| อุณหภูมิการทํางานสูงสุด | + 85 C |
| ระยะอุณหภูมิการทํางาน | - 40 C |
| การตั้งค่าสวิตช์ | SP8T |
| ความถี่ในการทํางาน | DC ถึง 8 GHz |
| กล่องกล่อง | QFN-24 |
| ออกจากเวลาสูงสุด | 150 ns |
| สายพานของสวิตช์ | ออคตัล |
| ในเวลาสูงสุด | 150 ns |
| ประเภทที่ไม่แยกกัน | 35 dB |
คําอธิบาย
อีซีสวิทช์ RF DC-8GHz SP8T
