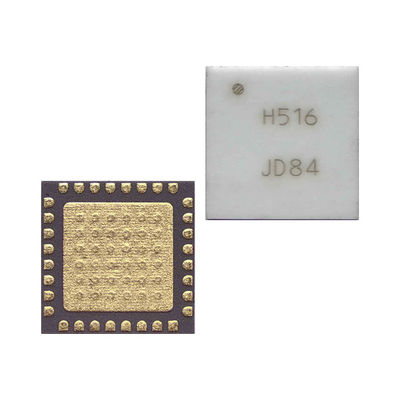

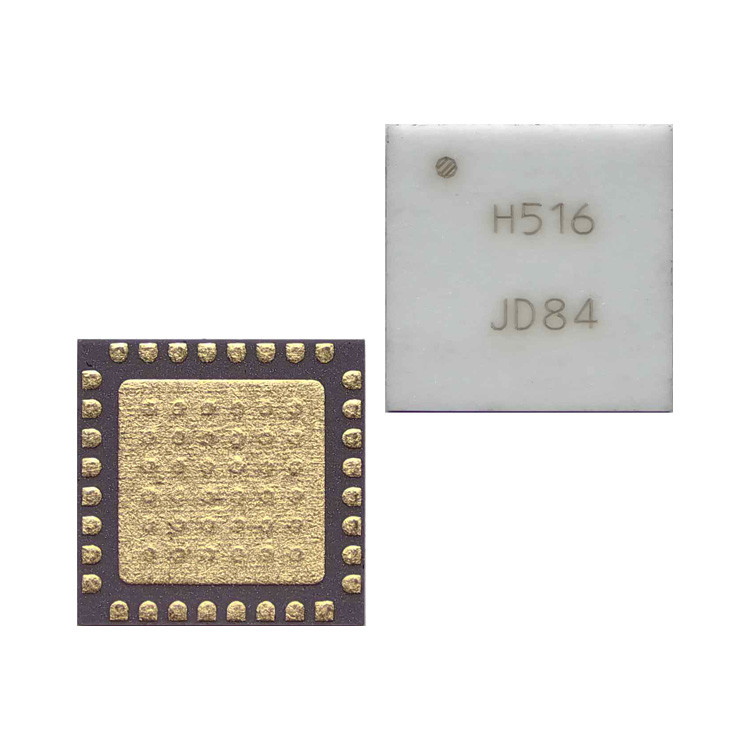

HMC516LC5 IC RF AMP GPS 9GHZ-18GHZ 32QFN Analog Devices Inc.
| ชื่อแบรนด์ | Analog Devices Inc. |
|---|---|
| หมายเลขรุ่น | HMC516LC5 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | Based on current price |
| รายละเอียดการบรรจุ | ถุงป้องกันไฟฟ้าสถิตย์และกล่องกระดาษแข็ง |
| เวลาการส่งมอบ | 3-5 วันทำการ |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | มีสินค้า |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ความถี่ | 9GHz ~ 18GHz | P1dB | 14dBm |
|---|---|---|---|
| ได้รับ | 20.5dB | รูปเสียงรบกวน | 2dB |
| ประเภท RF | จุดประสงค์ทั่วไป | โลเตจ - การให้บริการ | 2.5V~3.5V |
| ปัจจุบัน - อุปทาน | 88mA | ทดสอบความถี่ | - |
| ประเภทการติดตั้ง | การติดตั้งพื้นผิว | กล่อง / กระเป๋า | 32-TFQFN แผ่นสัมผัส |
| แพ็คเกจอุปกรณ์ของผู้จําหน่าย | 32-QFN (5x5) | ||
| เน้น | IC RF,โมดูลวงจรบูรณาการ RF,โมดูลชิป RF IC |
||
รายละเอียดสินค้า
รายละเอียดสินค้า
คําอธิบายทั่วไป
HMC516LC5 เป็น GaAs PHEMT MMIC Low Noise Amplifier (LNA) ระยะไดนามิกสูงที่ตั้งอยู่ในแพคเกจ SMT ที่ไม่นํา leadless free RoHS. HMC516LC5 ให้การเพิ่มสัญญาณขนาดเล็ก 20 dB,0 dB ของปริมาณเสียงและมีผลิต IP3 ของ + 25 dBm. พลังการออก P1dB ของ + 13 dBm ทําให้ LNA สามารถทํางานเช่นกันเป็น LO ไดรเวอร์สําหรับผสมผสานสมดุล, I / Q หรือการปฏิเสธภาพ. HMC516LC5 ทําให้สามารถใช้เทคนิคการผลิตบนพื้นผิว
ลักษณะ
ค่าเสียง: 2.0 dBการเพิ่ม: 20 dB
OIP3: +25 dBm
พลังงานไฟฟ้าแบบเดียว: +3V @ 65 mA
50 ออห์มที่ตรงกันใน / ออก
พัสดุที่สอดคล้องกับ RoHS ขนาด 5 X 5 มิลลิเมตร
การใช้งานทั่วไป
HMC516LC5 เหมาะสําหรับการใช้งานเป็น LNA หรือเครื่องกระตุ้น Driver สําหรับ:• เครื่องวิทยุจุดต่อจุด
• เครื่องวิทยุจุดต่อจุดและ VSAT
• อุปกรณ์การทดสอบและเซ็นเซอร์
• ทหาร
รายละเอียด
| คุณสมบัติ | ค่าประกอบ |
|---|---|
| ผู้ผลิต | ฮีตติ |
| ประเภทสินค้า | ชิป IC |
| ซีรี่ย์ | HMC516G |
| ประเภท | เครื่องขยายเสียง RF |
| การบรรจุ | แผ่นบรรจุอื่น |
| สไตล์การติดตั้ง | SMD/SMT |
| กล่องกล่อง | 32-TFQFN แพดที่เปิดเผย |
| ความถี่ | 9GHz ~ 18GHz |
| เทคโนโลย | GAAs |
| ระยะความถี่ | 9 GHz ถึง 18 GHz |
| จํานวนช่องทาง | ช่อง 1 |
| พลังงานไฟฟ้า | 2.5V ~ 3.5V |
| กล่องเครื่องมือของผู้จัดส่ง | 32-SMT (5x5) |
| ปัจจุบัน-บริการ | 88mA |
| ประโยชน์ | 20.5dB |
| ประเภทเครื่องขยายเสียง | LNA |
| อัตราการทดสอบ | - |
| P1dB จุดการบด | 14dBm |
| รายการเสียง | 2dB |
| แบบ RF | เป้าหมายทั่วไป |
| Pd-การสลายพลังงาน | 1.25W |
| อุณหภูมิการทํางานสูงสุด | + 85 C |
| ระยะอุณหภูมิการทํางาน | - 40 C |
| ความดันไฟฟ้าการทํางาน | 3 V |
| ปัจจุบันการทํางาน | 65 mA |
| ความถี่ในการทํางาน | 18 GHz |
| NF-Noise-Figure ภาพของความรุนแรง | 2 dB |
| P1dB จุดการบด | 14 dBm |
| OIP3 การตัดต่อระดับที่สาม | 25 dBm |
| รายละเอียดของรายละเอียด | 10 dB |
คําอธิบาย
RF Amp Single LNA 18GHz 4V 32-pin CQFN EP T/R
เครื่องขยายเสียง RF Lo เสียงขยายเสียง SMT 9 - 18 GHz
