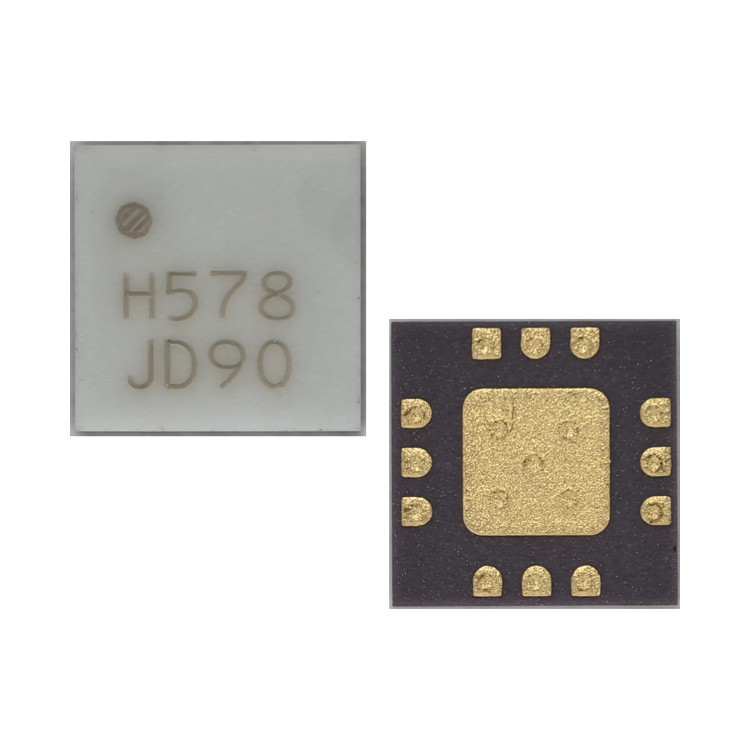

HMC578LC3B IC MULTIPLIER X2 BB 12SMD อานาล็อกอุปกรณ์ Inc.
| ชื่อแบรนด์ | Analog Devices Inc. |
|---|---|
| หมายเลขรุ่น | HMC578LC3B |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | Based on current price |
| รายละเอียดการบรรจุ | ถุงป้องกันไฟฟ้าสถิตย์และกล่องกระดาษแข็ง |
| เวลาการส่งมอบ | 3-5 วันทำการ |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | มีสินค้า |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| หน้าที่ | ตัวคูณความถี่ | ความถี่ | 23GHz ~ 33GHz |
|---|---|---|---|
| ประเภท RF | DBS VSAT | คุณสมบัติรอง | - |
| ประเภทการติดตั้ง | การติดตั้งพื้นผิว | กล่อง / กระเป๋า | 12-VFQFN แผ่นสัมผัส |
| แพ็คเกจอุปกรณ์ของผู้จําหน่าย | 12-SMT (3x3) | ||
| เน้น | IC RF,โมดูลวงจรบูรณาการ RF,โมดูลชิป RF IC |
||
รายละเอียดสินค้า
รายละเอียดสินค้า
คําอธิบายทั่วไป
HMC578LC3B เป็นเครื่องคูณความถี่เบนด์กว้างที่ใช้เทคโนโลยี GaAs PHEMT ในแพคเกจ SMT ที่ตรงกับ RoHS ที่ไม่มีสารนํา เมื่อขับเคลื่อนด้วยสัญญาณ +3 dBmเครื่องคูณให้ +15 dBm พลังงานออกเฉพาะประเภทจาก 24 ถึง 33 GHz. การแยก Fo และ 3Fo คือ > 20 dBc และ > 30 dBc ตามลําดับที่ 28 GHz. HMC578LC3B เหมาะสําหรับการใช้ในโซ่คูณ LO สําหรับ Pt ถึง Pt & VSAT Radios ผลิตจํานวนชิ้นส่วนที่ลดลงแนวทางประเพณี. เสียงระยะ SSB ที่มีสารสกัดต่ํา -129 dBc/Hz ที่ 100 kHz ช่วยในการรักษาผลงานเสียงระบบที่ดีและอนุญาตให้ใช้เทคนิคการผลิตที่ติดอยู่บนพื้นผิว.
ลักษณะ
พลังงานออกสูง: +15 dBmเครื่องขับพลังงานในปริมาณต่ํา: 0 ถึง + 6 dBm
Fo การแยกแยก: > 20 dBc @ Fout= 28 GHz
100 KHz เสียงระยะ SSB: -132 dBc/Hz
พลังงานไฟฟ้าแบบเดียว: +5V@ 81 mA
พัสดุ SMT 3x3 มิลลิเมตรที่ตรงกับ RoHS
การใช้งานทั่วไป
HMC578LC3B เหมาะสําหรับ:• การใช้งานในการสร้างนาฬิกา: SONET OC-192 & SDH STM-64
• สายวิทยุจุดต่อจุดและ VSAT
• เครื่องมือทดสอบ
• ทหารและอวกาศ
รายละเอียด
| คุณสมบัติ | ค่าประกอบ |
|---|---|
| ผู้ผลิต | อุปกรณ์แบบแอนลาจ |
| ประเภทสินค้า | ชิป IC |
| ซีรี่ย์ | HMC578G |
| ประเภท | เครื่องคูณ |
| การบรรจุ | แผ่นบรรจุอื่น |
| สไตล์การติดตั้ง | SMD/SMT |
| กล่องกล่อง | 12-VFQFN แพดที่เปิดเผย |
| ความถี่ | 23GHz ~ 33GHz |
| เทคโนโลย | GAAs |
| ระยะความถี่ | 23 GHz ถึง 33 GHz |
| หน้าที่ | เครื่องคูณความถี่ |
| จํานวนช่องทาง | 2 ช่องทาง |
| กล่องเครื่องมือของผู้จัดส่ง | 12-SMT (3x3) |
| ประโยชน์ | - |
| อัตราการทดสอบ | - |
| แบบ RF | VSAT, DBS |
| คุณสมบัติที่ระดับรอง | - |
| Pd-การสลายพลังงาน | 670 mW |
| อุณหภูมิการทํางานสูงสุด | + 85 C |
| ระยะอุณหภูมิการทํางาน | - 40 C |
| ความดันไฟฟ้าการทํางาน | 5 V |
| ปัจจุบันการทํางาน | 81 mA |
| ความถี่ในการทํางาน | 33 GHz |
| NF-Noise-Figure ภาพของความรุนแรง | - |
| P1dB จุดการบด | - |
| กล่องกล่อง | SMT-12 |
| OIP3 การตัดต่อระดับที่สาม | - |
| รายละเอียดของรายละเอียด | 10 dB |
คําอธิบาย
เครื่องคูณ RF ที่ทํางาน x2 23GHz ถึง 33GHz ออก 12-pin CQFN EP T/R
เครื่องขยายเสียง RF x2 Active mult SMT 24 - 33 GHz Fout
