การจัดการพลังงาน PMIC 2.3V-36V, ไมโครคอนโทรลเลอร์ 48-HTSSOP O3853QDCARQ1

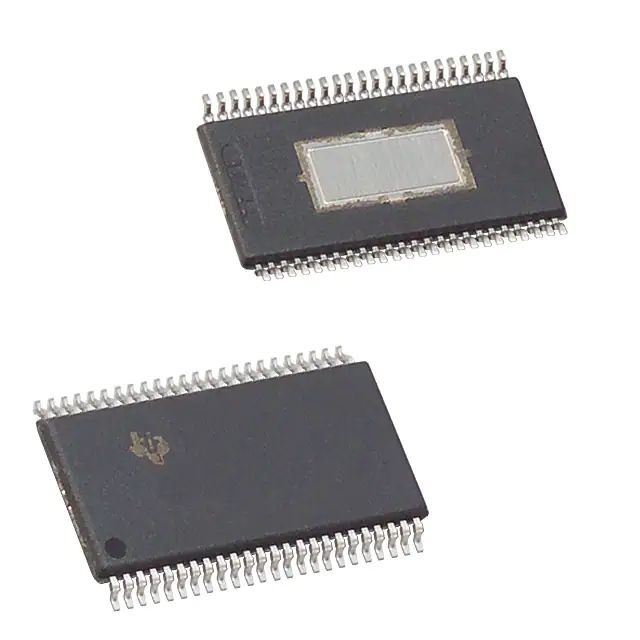

O3853QDCARQ1 48-HTSSOP

คำอธิบาย:การจัดการพลังงานเฉพาะทาง - PMIC แหล่งจ่ายไฟหลายรางสำหรับไมโครคอนโทรลเลอร์ในการใช้งานที่เกี่ยวข้องกับความปลอดภัย 48-HTSSOP -40 ถึง 125

คุณสมบัติ

• มีคุณสมบัติเหมาะสมสำหรับการใช้งานด้านยานยนต์
• ผ่านการรับรอง AEC-Q100 ด้วยผลลัพธ์ดังต่อไปนี้:
  • อุณหภูมิอุปกรณ์ เกรด 1: –40°C ถึง +125°C อุณหภูมิแวดล้อมในการทำงาน
  • การจำแนกประเภทอุปกรณ์ HBM ESD ระดับ 2
  • อุปกรณ์ CDM ระดับการจำแนกประเภท ESD C4B
• สอดคล้องกับความปลอดภัยในการใช้งาน
  • พัฒนาขึ้นสำหรับการใช้งานด้านความปลอดภัยในการทำงาน
  • มีเอกสารเพื่อช่วยในการออกแบบระบบ ISO 26262 จนถึง ASIL D
  • ความสามารถเชิงระบบและความสมบูรณ์ของฮาร์ดแวร์สูงถึง ASIL D
• ช่วงแรงดันไฟฟ้าขาเข้า
  • 7 ถึง 36-V สำหรับการเพิ่มพลังงานแบตเตอรี่เริ่มต้น
  • 3.8 ถึง 36-V การทำงานเต็มรูปแบบหลังจากเปิดแบตเตอรี่ครั้งแรก
  • ขั้นต่ำ 2.3 V ระหว่างการทำงานหลังจากปลุก
• รางจ่าย (พร้อม FET ภายใน)
  • ตัวควบคุม Buck-Boost แบบซิงโครนัส 6-V
  • 5-V, 284-mA LDO (สามารถ)
  • 3.3-V หรือ 5-V, ​​350-mA LDO (MCU)
  • LDO 2 ตัวได้รับการปกป้องสำหรับการจ่ายเซ็นเซอร์หรืออุปกรณ์ต่อพ่วง
    • 120 mA สำหรับเซนเซอร์ซัพพลาย 1 (VSOUT1), 20 mA สำหรับเซนเซอร์ซัพพลาย 2 (VSOUT2)
    • โหมดการติดตามที่กำหนดค่าได้ (พินอินพุตการติดตาม) หรือแรงดันเอาต์พุตคงที่ 3.3-V หรือ 5-V
    • สั้นลงกราวด์และป้องกันแบตเตอรี่
  • ปั๊มชาร์จ: ต่ำสุด 6-V, สูงสุด 11-V เหนือแรงดันแบตเตอรี่
• การตรวจสอบและการป้องกัน
  • การตรวจสอบแรงดันตกและแรงดันเกินอิสระบนเอาต์พุตของเรกูเลเตอร์ แรงดันแบตเตอรี่ และวัสดุสิ้นเปลืองภายในทั้งหมด
  • วงจรตรวจสอบแรงดันไฟฟ้า รวมถึงการอ้างอิง Bandgap อิสระ มาจากพินอินพุตแรงดันแบตเตอรี่แยกต่างหาก
  • ตรวจสอบตัวเองในการตรวจสอบแรงดันไฟฟ้าทั้งหมด (ระหว่างเปิดเครื่องและหลังเปิดเครื่องโดย MCU ภายนอก)
  • อุปกรณ์ทั้งหมดได้รับการป้องกันด้วยขีดจำกัดปัจจุบันและการเตือนล่วงหน้าและปิดเครื่องเมื่ออุณหภูมิสูงเกินไป
• การตรวจสอบมุมพวงมาลัย (SAM)
  • 2 ตัวเปรียบเทียบสัญญาณสำหรับสัญญาณเซ็นเซอร์ตำแหน่ง
  • ตัวนับการหมุน
  • โหมดพลังงานต่ำพร้อมการสุ่มตัวอย่างสัญญาณเซ็นเซอร์ตำแหน่งเป็นระยะ
  • สวิตช์สำหรับส่งสัญญาณเซ็นเซอร์ผ่านไปยัง MCU
• อินเตอร์เฟสไมโครคอนโทรลเลอร์
  • เปิดและปิดหน้าต่างหรือฟังก์ชัน Watchdog ถาม-ตอบ
  • Lock-Step MCU Error-Signal Monitor
  • สถานะการวินิจฉัยสำหรับการทดสอบตัวเองของอุปกรณ์และการวินิจฉัยระบบ
  • สถานะปลอดภัยสำหรับการป้องกันอุปกรณ์และระบบเมื่อตรวจพบความล้มเหลวของระบบ
  • การตรวจสอบนาฬิกาสำหรับ Oscillator ภายใน
  • การทดสอบตัวเองในตัวแบบอะนาล็อกและลอจิก
  • CRC บนหน่วยความจำแบบไม่ลบเลือน เช่นเดียวกับการลงทะเบียนการกำหนดค่าอุปกรณ์และระบบ และการสื่อสาร SPI
  • รีเซ็ตวงจรสำหรับ MCU
  • พินเอาต์พุตการวินิจฉัย
• SPI พร้อม CRC บน Command Plus Data
• การรายงานข้อผิดพลาดผ่านการลงทะเบียน SPI สำหรับข้อผิดพลาดในระดับระบบและระดับอุปกรณ์
• เปิดใช้งาน-ไดรฟ์เอาท์พุตสำหรับการปิดใช้งานสเตจพลังงานภายนอกเมื่อตรวจพบความล้มเหลวของระบบ
• ปลุกด้วย IGN Pin (จุดระเบิด) หรือ CAN_WU Pin (ตัวรับส่งสัญญาณหรือฟังก์ชันอื่นๆ)
• แพ็คเกจ IC HTSSOP PowerPAD™ 48 พิน
