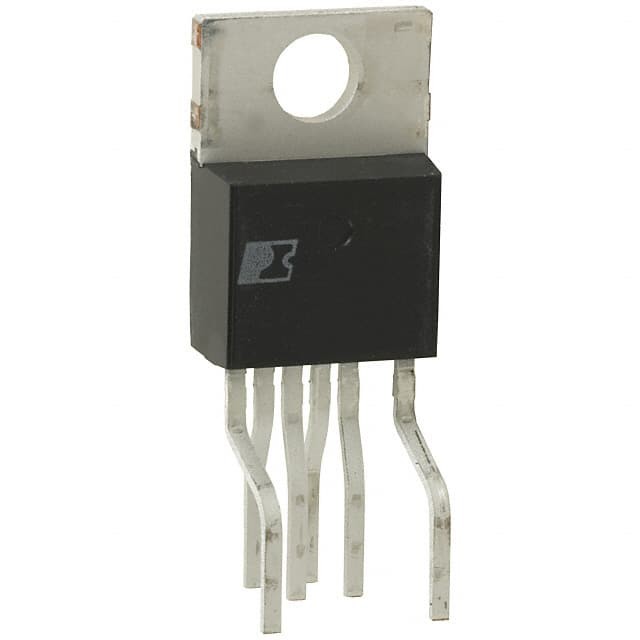

วงจร PMIC ควบคุมความถี่ 45W, TOP243YN FLYBACK TO220-7C การรวมพลังงาน



คำอธิบาย

TOPSwitch-GX ใช้โทโพโลยีที่ได้รับการพิสูจน์แล้วเช่นเดียวกับ TOPSwitch ผสานรวม MOSFET พลังงานไฟฟ้าแรงสูง, การควบคุม PWM, การป้องกันความผิดพลาด และวงจรควบคุมอื่นๆ เข้ากับชิป CMOS เดียวอย่างคุ้มค่าฟังก์ชันใหม่จำนวนมากถูกรวมเข้าไว้ด้วยกันเพื่อลดต้นทุนของระบบและปรับปรุงความยืดหยุ่นในการออกแบบ ประสิทธิภาพ และประสิทธิภาพการใช้พลังงาน





จุดเด่นของผลิตภัณฑ์

ต้นทุนระบบต่ำลง ความยืดหยุ่นในการออกแบบสูง
• ช่วงพลังงานขยายสำหรับการใช้งานพลังงานที่สูงขึ้น
• ไม่จำเป็นต้องใช้ฮีทซิงค์สูงถึง 34 W โดยใช้แพ็คเกจ P
• คุณสมบัติช่วยขจัดหรือลดต้นทุนส่วนประกอบภายนอก
• ระบบซอฟต์สตาร์ทแบบครบวงจรสำหรับความเครียด/การโอเวอร์โหลดขั้นต่ำ
• ขีดจำกัดปัจจุบันที่แม่นยำที่ตั้งโปรแกรมได้จากภายนอก
• รอบการทำงานที่กว้างขึ้นเพื่อพลังงานที่มากขึ้น ตัวเก็บประจุอินพุตที่เล็กลง
• แยกเส้นสัมผัสและขาจำกัดปัจจุบันบนแพ็คเกจ Y/R/F
• การตรวจจับสายไฟใต้แรงดัน (UV): ไม่มีการปิดข้อบกพร่อง
• การปิด Line Overvoltage (OV) ขยายขีดจำกัดไฟกระชากของ Line
• สายป้อนไปข้างหน้าด้วยรอบการทำงานสูงสุด (DC_{สูงสุด}) การลดลงจะปฏิเสธการกระเพื่อมของเส้นและจำกัด DC_{สูงสุด}
ที่ไฮไลน์
• การกระตุกของความถี่ช่วยลดต้นทุนการกรอง EMI และ EMI
• ควบคุมโหลดให้เป็นศูนย์โดยไม่ต้องโหลดดัมมี่
• ความถี่ 132 kHz ช่วยลดขนาดหม้อแปลง/แหล่งจ่ายไฟ
• ตัวเลือกครึ่งความถี่ในแพ็คเกจ Y/R/F สำหรับแอปพลิเคชันวิดีโอ
• การปิดระบบระบายความร้อนแบบ Hysteretic เพื่อการกู้คืนความผิดพลาดโดยอัตโนมัติ
• ฮิสเทรีซิสความร้อนขนาดใหญ่ช่วยป้องกันไม่ให้บอร์ดพีซีร้อนเกินไป
