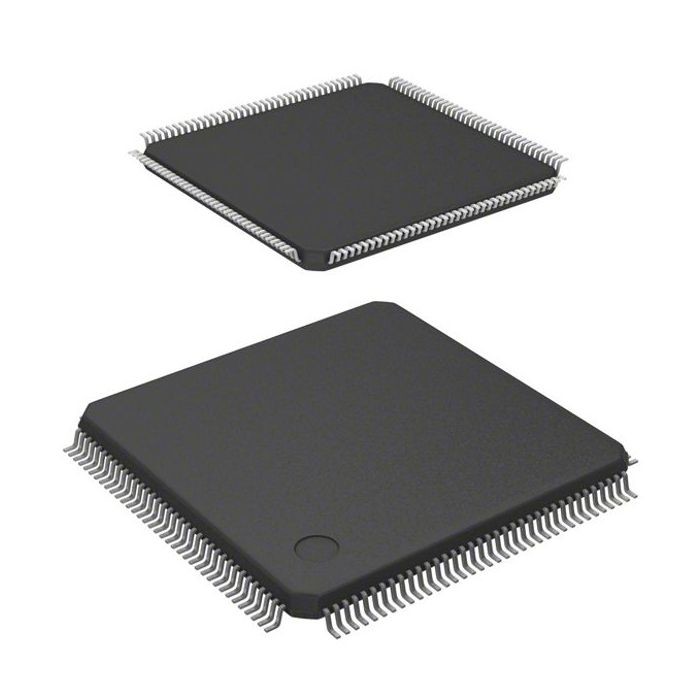

Surface Mount ชิปไมโครคอนโทรลเลอร์อเนกประสงค์ STM32F407ZET6 144LQFP



คำอธิบาย

ตระกูล STM32F405xx และ STM32F407xx ใช้แกน RISC 32 บิต ARM® Cortex™-M4 ประสิทธิภาพสูงที่ทำงานที่ความถี่สูงสุด 168 MHzแกน Cortex-M4 มีหน่วยจุดลอยตัว (FPU) ความแม่นยำเดียวซึ่งรองรับคำสั่งและประเภทข้อมูลการประมวลผลข้อมูลความแม่นยำเดียว ARM ทั้งหมดนอกจากนี้ยังใช้ชุดคำสั่ง DSP เต็มรูปแบบและหน่วยป้องกันหน่วยความจำ (MPU) ซึ่งช่วยเพิ่มความปลอดภัยของแอปพลิเคชันแกน Cortex-M4 ที่มี FPU จะเรียกว่า Cortex-M4F ตลอดทั้งเอกสารนี้





คุณสมบัติ

• แกนหลัก: ARM 32-bit Cortex™-M4 CPU พร้อม FPU,
ตัวเร่งความเร็วตามเวลาจริงแบบปรับได้ (ART
Accelerator™) อนุญาตให้ดำเนินการสถานะรอ 0
จากหน่วยความจำ Flash ความถี่สูงสุด 168 MHz
หน่วยป้องกันหน่วยความจำ 210 DMIPS/
1.25 DMIPS/MHz (ดีสโตน 2.1) และ DSP
คำแนะนำ
• ความทรงจำ
- หน่วยความจำแฟลชสูงสุด 1 Mbyte
– สูงสุด 192+4 Kbytes ของ SRAM รวมถึง 64-
Kbyte ของข้อมูล CCM (หน่วยความจำคู่หลัก)
แกะ
– ตัวควบคุมหน่วยความจำแบบคงที่ที่ยืดหยุ่น
รองรับคอมแพคแฟลช, SRAM,
หน่วยความจำ PSRAM, NOR และ NAND
• อินเทอร์เฟซแบบขนาน LCD, โหมด 8080/6800
• การจัดการนาฬิกา รีเซ็ต และอุปทาน
– แหล่งจ่ายไฟแอพพลิเคชั่น 1.8 V ถึง 3.6 V และ I/O
– ภ.ง.ด. ภ.ง.ด. และ บก
- คริสตัลออสซิลเลเตอร์ 4 ถึง 26 MHz
– RC ภายใน 16 MHz ที่ตัดแต่งจากโรงงาน (1%
ความแม่นยำ)
– ออสซิลเลเตอร์ 32 kHz สำหรับ RTC พร้อมการสอบเทียบ
– ภายใน 32 kHz RC พร้อมการสอบเทียบ
• พลังงานต่ำ
- โหมดสลีป หยุด และสแตนด์บาย
– การจัดหา VBAT สำหรับ RTC, การสำรองข้อมูล 20 × 32 บิต
ลงทะเบียน + SRAM สำรอง 4 KB เสริม
• ตัวแปลง A/D 3×12 บิต 2.4 MSPS: สูงสุด 24
แชนเนลและ 7.2 MSPS ในทริปเปิลอินเตอร์ลีฟ
โหมด
• ตัวแปลง D/A 2×12 บิต
• DMA เอนกประสงค์: 16-stream DMA
คอนโทรลเลอร์พร้อม FIFO และรองรับการระเบิด
• สูงสุด 17 ตัวจับเวลา: สูงสุด 12 ตัว 16 บิต และ 2 ตัว 32-
ตัวจับเวลาบิตสูงสุด 168 MHz แต่ละตัวมีสูงสุด 4 ตัว
IC/OC/PWM หรือตัวนับพัลส์และพื้นที่สี่เหลี่ยมจัตุรัส
(ส่วนเพิ่ม) อินพุตตัวเข้ารหัส
• โหมดดีบัก
– ดีบักสายอนุกรม (SWD) & JTAG
อินเทอร์เฟซ
– Cortex-M4 Embedded Trace Macrocell™
• พอร์ต I/O สูงสุด 140 พอร์ตพร้อมความสามารถในการขัดจังหวะ
– สูงถึง 136 I/O ที่รวดเร็วสูงสุด 84 MHz
– สูงถึง 138 5 V-tolerant I/Os
• มากถึง 15 อินเทอร์เฟซการสื่อสาร
– มากถึง 3 × I2C อินเทอร์เฟซ (SMBus/PMBus)
– สูงสุด 4 USARTs/2 UARTs (10.5 Mbit/s, ISO
อินเทอร์เฟซ 7816, LIN, IrDA, การควบคุมโมเด็ม)
– สูงสุด 3 SPI (42 Mbits/s), 2 พร้อม Muxed
I2S ฟูลดูเพล็กซ์เพื่อให้ได้คลาสเสียง
ความแม่นยำผ่าน PLL เสียงภายในหรือภายนอก
นาฬิกา
– อินเตอร์เฟส 2 × CAN (2.0B ใช้งานอยู่)
- อินเทอร์เฟซ SDIO
• การเชื่อมต่อขั้นสูง
– อุปกรณ์/โฮสต์/OTG ความเร็วสูง USB 2.0
คอนโทรลเลอร์พร้อม PHY บนชิป
– USB 2.0 ความเร็วสูง/ความเร็วเต็ม
อุปกรณ์/โฮสต์/คอนโทรลเลอร์ OTG พร้อมเฉพาะ
DMA, PHY และ ULPI ความเร็วเต็มบนชิป
– 10/100 Ethernet MAC พร้อม DMA เฉพาะ:
รองรับฮาร์ดแวร์ IEEE 1588v2, MII/RMII
• อินเทอร์เฟซกล้องแบบขนาน 8 ถึง 14 บิตสูงสุด
54 เมกะไบต์/วินาที
• เครื่องกำเนิดตัวเลขสุ่มจริง
• หน่วยคำนวณซีอาร์ซี
• รหัสเฉพาะ 96 บิต
• RTC: ความแม่นยำระดับวินาที ปฏิทินฮาร์ดแวร์
