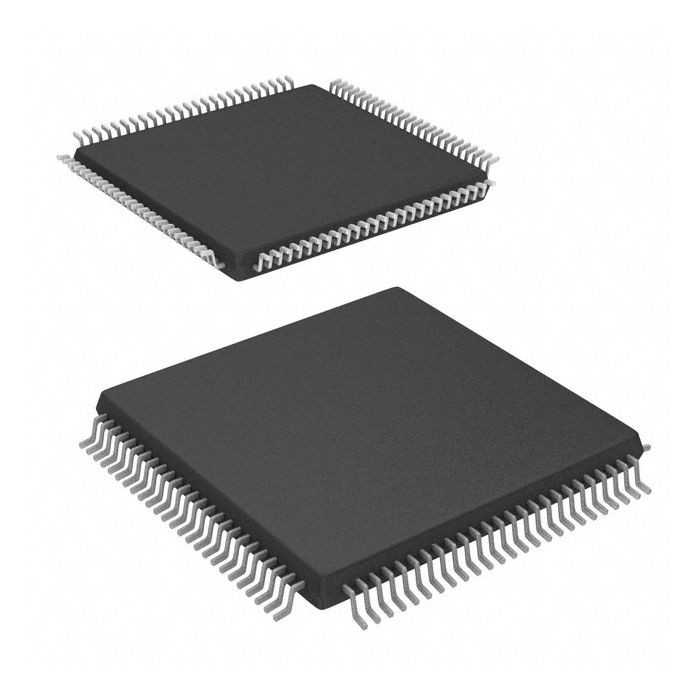

หน่วยไมโครคอนโทรลเลอร์ HVAC อุตสาหกรรม, ATXMEGA128A1U-AU ชิป IC อิเล็กทรอนิกส์



ภาพรวม

Atmel AVR XMEGA เป็นตระกูลที่ใช้พลังงานต่ำ ประสิทธิภาพสูง และไมโครคอนโทรลเลอร์ 8/16 บิตที่มีอุปกรณ์ต่อพ่วงมากมายบนสถาปัตยกรรม RISC ที่ปรับปรุงใหม่ของ AVRด้วยการดำเนินการตามคำสั่งในรอบสัญญาณนาฬิกาเดียว อุปกรณ์ AVR XMEGA บรรลุปริมาณงานของ CPU ที่เข้าใกล้หนึ่งล้านคำสั่งต่อวินาที (MIPS) ต่อเมกะเฮิรตซ์ ทำให้ผู้ออกแบบระบบสามารถปรับการใช้พลังงานให้เหมาะสมที่สุดเมื่อเทียบกับความเร็วในการประมวลผล
Atmel AVR CPU รวมชุดคำสั่งที่สมบูรณ์เข้ากับรีจิสเตอร์การทำงานทั่วไป 32 รายการรีจิสเตอร์ทั้ง 32 รีจิสเตอร์เชื่อมต่อโดยตรงกับหน่วยคำนวณลอจิก (ALU) ทำให้สามารถเข้าถึงรีจิสเตอร์สองตัวที่แยกจากกันในคำสั่งเดียว ดำเนินการในหนึ่งรอบสัญญาณนาฬิกาสถาปัตยกรรมที่ได้คือโค้ดที่มีประสิทธิภาพมากขึ้นในขณะที่บรรลุทรูพุตเร็วกว่าไมโครคอนโทรลเลอร์แบบ single-accumulator หรือ CISC หลายเท่า





คุณสมบัติ

● ไมโครคอนโทรลเลอร์ Atmel® AVR® XMEGA® 8/16 บิตประสิทธิภาพสูงและใช้พลังงานต่ำ
● หน่วยความจำโปรแกรมและข้อมูลที่ไม่ลบเลือน
● 64K - 128KBytes ของแฟลชที่ตั้งโปรแกรมได้เองในระบบ
● ส่วนการบูต 4K - 8KBytes
● 2KBytes EEPROM
● 4K - 8KBytes SRAM ภายใน
● อินเตอร์เฟสบัสภายนอกสำหรับ SRAM สูงสุด 16 เมกะไบต์
● อินเตอร์เฟสบัสภายนอกสำหรับ SDRAM สูงสุด 128Mbit
● คุณสมบัติอุปกรณ์ต่อพ่วง
● ตัวควบคุม DMA สี่แชนเนล
● ระบบเหตุการณ์แปดช่องทาง
● ตัวจับเวลา/ตัวนับ 16 บิตแปดตัว
● ตัวจับเวลา/ตัวนับ 4 ตัวพร้อมช่องเปรียบเทียบเอาต์พุต 4 ช่องหรือช่องจับอินพุต
● ตัวจับเวลา/ตัวนับ 4 ตัวพร้อมช่องเปรียบเทียบเอาต์พุต 2 ช่องหรือช่องจับภาพอินพุต
● ส่วนขยายความละเอียดสูงในตัวจับเวลา/ตัวนับทั้งหมด
● การขยายรูปคลื่นขั้นสูง (AWeX) บนตัวจับเวลา/ตัวนับสองตัว
● หนึ่งอินเทอร์เฟซอุปกรณ์ USB
● รองรับอุปกรณ์ USB 2.0 ความเร็วเต็มที่ (12Mbps) และความเร็วต่ำ (1.5Mbps)
● 32 จุดสิ้นสุดพร้อมความยืดหยุ่นในการกำหนดค่าเต็มรูปแบบ
● USART แปดตัวพร้อม IrDA รองรับ USART หนึ่งตัว
● อินเทอร์เฟซสองสายสี่สายพร้อมที่อยู่คู่ (เข้ากันได้กับ I2C และ SMBus)
● สี่อินเทอร์เฟซต่อพ่วงอนุกรม (SPIs)
● เครื่องมือเข้ารหัส AES และ DES
● เครื่องกำเนิด CRC-16 (CRC-CCITT) และ CRC-32 (IEEE® 802.3)
● ตัวนับเวลาจริง 16 บิต (RTC) พร้อมออสซิลเลเตอร์แยกต่างหาก
● สองสิบหกช่อง 12 บิต 2msps ตัวแปลงอนาล็อกเป็นดิจิตอล
● สองสองแชนเนล 12 บิต 1msps ตัวแปลงดิจิตอลเป็นอนาล็อก
● ตัวเปรียบเทียบแบบอะนาล็อก (AC) สี่ตัวพร้อมฟังก์ชันเปรียบเทียบหน้าต่างและแหล่งที่มาปัจจุบัน
● การขัดจังหวะภายนอกบนพิน I/O สำหรับวัตถุประสงค์ทั่วไปทั้งหมด
● ตัวจับเวลาจ้องจับผิดที่ตั้งโปรแกรมได้พร้อมออสซิลเลเตอร์พลังงานต่ำพิเศษบนชิปแยกต่างหาก
● การสนับสนุนห้องสมุด QTouch®
● ปุ่มสัมผัส แถบเลื่อน และล้อแบบ Capacitive
● คุณสมบัติพิเศษของไมโครคอนโทรลเลอร์
● รีเซ็ตการเปิดเครื่องและการตรวจจับไฟดับที่ตั้งโปรแกรมได้
● ตัวเลือกนาฬิกาภายในและภายนอกพร้อม PLL และพรีสเกลเลอร์
● ตัวควบคุมการขัดจังหวะหลายระดับที่ตั้งโปรแกรมได้
● ห้าโหมดสลีป
● การเขียนโปรแกรมและดีบักอินเทอร์เฟซ
● อินเทอร์เฟซ JTAG (ตามมาตรฐาน IEEE 1149.1) รวมถึงการสแกนขอบเขต
● PDI (อินเทอร์เฟซโปรแกรมและดีบัก)
● I/O และแพ็คเกจ
● 78 พิน I/O ที่ตั้งโปรแกรมได้
● 100 นำ TQFP
● บีจีเอ 100 ลูก
● 100 ลูก VFBGA
● แรงดันไฟฟ้าที่ใช้งาน
● 1.6 – 3.6V
● ความถี่ในการทำงาน
● 0 – 12MHz จาก 1.6V
● 0 – 32MHz จาก 2.7V

การใช้งานทั่วไป
การควบคุมอุตสาหกรรม
การควบคุมสภาพอากาศ
แอปพลิเคชั่นแบตเตอรี่พลังงานต่ำ
ระบบอัตโนมัติในโรงงาน
RF และ ZigBee®
เครื่องมือไฟฟ้า
ควบคุมอาคาร
การเชื่อมต่อ USB
ระบบปรับอากาศ
การควบคุมบอร์ด
การควบคุมเซนเซอร์
การวัดยูทิลิตี้
สินค้าสีขาว
ออปติคัล
การใช้งานทางการแพทย์
