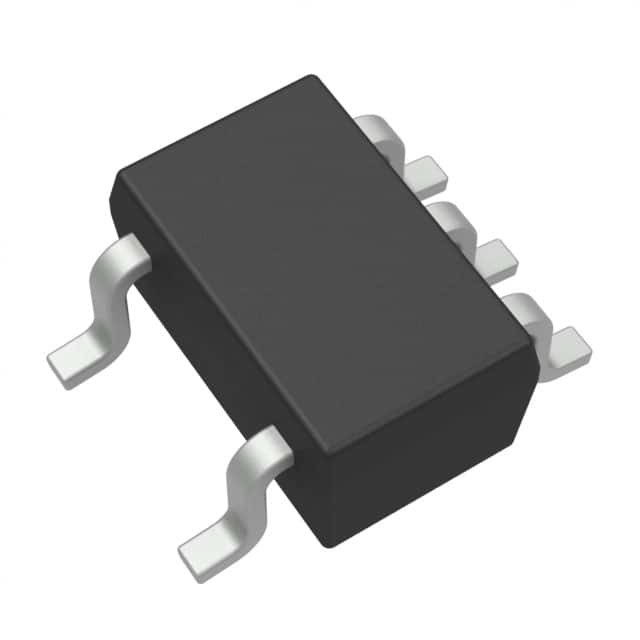

0.9V-3.6V วงจรรวมบัฟเฟอร์ลอจิก SN74AUP1T34DCKR SC70-5 Texas Instruments

คำอธิบาย

SN74AUP1T34 เป็นตัวแปลแบบไม่กลับด้าน 1 บิตที่มีรางจ่ายไฟที่กำหนดค่าแยกกันได้ 2 ชุดเป็นตัวแปลทางเดียวจาก A ถึง B พอร์ต A มีไว้เพื่อตรวจสอบ VCCAช่วงแรงดันไฟฟ้าของแหล่งจ่ายไฟสำหรับ VCCA คือ 0.9 V ถึง 3.6 V พอร์ต B มีไว้สำหรับตรวจสอบ VCCBVCCB สามารถรับแรงดันไฟฟ้าได้ตั้งแต่ 0.9 V ถึง 3.6 V ซึ่งช่วยให้สามารถแปลงแรงดันไฟฟ้าต่ำระหว่างโหนดแรงดันไฟฟ้า 1 V, 1.2 V, 1.5 V, 1.8 V, 2.5 V และ 3.3 V ได้ นอกจากนี้ SN74AUP1T34 ยังได้รับการระบุอย่างสมบูรณ์สำหรับ Ioff - แอปพลิเคชั่นปิดเครื่องบางส่วนเมื่อปิดอุปกรณ์ วงจร Ioff จะปิดใช้งานเอาต์พุต ป้องกันกระแสไหลย้อนกลับที่สร้างความเสียหายผ่านอุปกรณ์

คุณสมบัติ

• ฮิสเทรีซิสของอินพุตช่วยให้เปลี่ยนอินพุตได้ช้าและเปลี่ยนการป้องกันสัญญาณรบกวนที่อินพุตได้ดีขึ้น
• การป้องกัน ESD เกิน JESD 22
• โมเดลร่างกายมนุษย์ 5000-V (A114-A)
• ประสิทธิภาพ Latch-Up เกิน 100 mA ต่อ JESD 78, Class II
• ช่วง VCC การทำงานกว้างตั้งแต่ 0.9 V ถึง 3.6 V • ความล่าช้าในการแพร่กระจายที่สมดุล: tPLH = tPHL (1.8-V ถึง 3.3-V Translation โดยทั่วไป)
• การใช้พลังงานคงที่ต่ำ: สูงสุด 5-µA ICC
• ไดรฟ์เอาต์พุต ±6-mA ที่ 3 V • Ioff รองรับการทำงานโหมดปิดเครื่องบางส่วน
• คุณลักษณะการแยก VCC – หากอินพุต VCCA อยู่ที่ GND พอร์ต B จะอยู่ในสถานะอิมพีแดนซ์สูง

แอพพลิเคชั่น

• อุปกรณ์อิเล็กทรอนิกส์ส่วนบุคคล
• โทรคมนาคม
• องค์กร
• ทางอุตสาหกรรม
