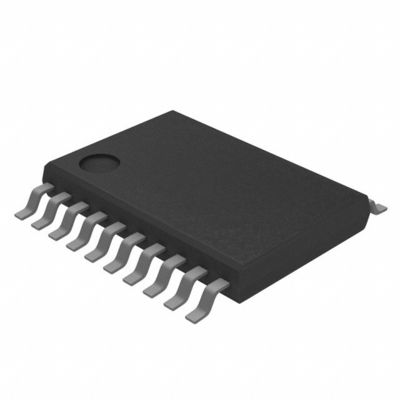

ตัวแปลแรงดันไฟฟ้า 100Mbps ที่เสถียร IC, ตัวแปลระดับลอจิก TXB0108PWR

คำอธิบาย

ตัวแปลภาษา 8 บิตแบบไม่กลับด้านนี้มีรางพลังงานที่กำหนดค่าแยกกันได้ 2 ชุดจุดประสงค์ของพอร์ต A คือการตรวจสอบ VCCAVCCA รองรับแรงดันไฟฟ้าต้นทางใดๆ ระหว่าง 1.2 ถึง 3.6 โวลต์พอร์ต B ใช้เพื่อตรวจสอบ VCCBแรงดันไฟฟ้าของแหล่งกำเนิดระหว่าง 1.65 V ถึง 5.5 V เป็นที่ยอมรับของ VCCBสิ่งนี้อนุญาตให้มีการแปลแรงดันไฟฟ้าต่ำสากลแบบสองทิศทางระหว่างโหนดแรงดันไฟฟ้า 1.2-V, 1.5-V, 1.8-V, 2.5-V, 3.3-V และ 5-Vมูลค่าของ VCCA จะต้องไม่เกินมูลค่าของ VCCB

เอาต์พุตทั้งหมดจะกลายเป็นอิมพีแดนซ์สูงเมื่ออินพุตที่เปิดใช้งานเอาต์พุต (OE) มีค่าต่ำวงจรอินพุต OE ของ TXB0108 ใช้พลังงานจาก VCCA

อุปกรณ์นี้ออกแบบมาทั้งหมดสำหรับแอปพลิเคชันปิดเครื่องบางส่วนที่ใช้ Ioffวงจร Ioff จะปิดใช้งานเอาต์พุตเมื่อปิดอุปกรณ์ ช่วยลดกระแสไหลย้อนกลับที่เป็นอันตรายผ่านอุปกรณ์

เชื่อมต่อ OE กับ GND ผ่านตัวต้านทานแบบดึงลงเพื่อรักษาสถานการณ์อิมพีแดนซ์สูงระหว่างเปิดเครื่องหรือปิดเครื่องค่าต่ำสุดของตัวต้านทานถูกกำหนดโดยความสามารถในการจัดหากระแสของไดรเวอร์

คุณสมบัติ

• 1.2 V ถึง 3.6 V บนพอร์ต A และ 1.65 V ถึง 5.5 V บนพอร์ต B (VCCA ≤ VCCB)
• คุณลักษณะการแยก VCC – หากอินพุต VCC ตัวใดตัวหนึ่งอยู่ที่ GND เอาต์พุตทั้งหมดจะอยู่ในสถานะอิมพีแดนซ์สูง
• วงจรอินพุต OE อ้างอิงถึง VCCA
• การใช้พลังงานต่ำ ICC สูงสุด 4 μA
• Ioff รองรับการทำงานของโหมดปิดเครื่องบางส่วน
• ประสิทธิภาพ Latch-Up เกิน 100 mA ต่อ JESD 78, Class II
• การป้องกัน ESD เกิน JESD 22
– ท่าเรือ
• โมเดลร่างกายมนุษย์ 2000-V (A114-B)
• รุ่นอุปกรณ์ชาร์จ 1000-V (C101)
– พอร์ต B
• ±15-kV โมเดลร่างกายมนุษย์ (A114-B)
• ±8-kV โมเดลร่างกายมนุษย์ (A114-B) (แพ็คเกจ YZP เท่านั้น)
• รุ่นอุปกรณ์ชาร์จ 1000-V (C101)

แอพพลิเคชั่น

• เครื่องโทรศัพท์
• สมาร์ทโฟน
• ยาเม็ด
• เดสก์ท็อปพีซี
