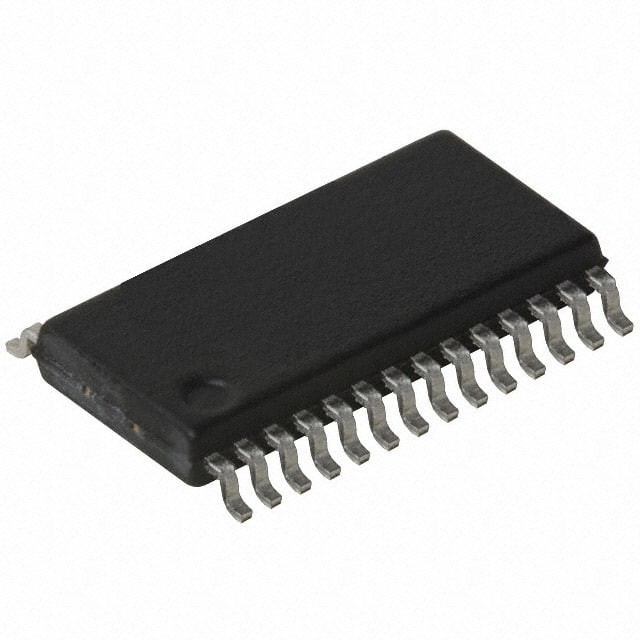

อินเทอร์เฟซ USB UART วงจรรวม FT232RL-REEL FS SERIAL 28-SSOP FTDI

คำอธิบาย

FT232R เป็นอุปกรณ์อินเทอร์เฟซ USB to serial UART ที่ผสานรวม EEPROM ภายนอก ตัวต้านทานการยกเลิก USB และวงจรนาฬิกาในตัวที่ไม่ต้องใช้คริสตัลภายนอกภายในอุปกรณ์ ทำให้การออกแบบ USB to serial ง่ายขึ้นและลดจำนวนส่วนประกอบภายนอกได้รับการพัฒนาให้ทำงานอย่างมีประสิทธิภาพกับคอนโทรลเลอร์โฮสต์ USB โดยใช้แบนด์วิดท์ USB ทั้งหมดให้น้อยที่สุดเท่าที่จะเป็นไปได้

คุณสมบัติ

FT232R เป็นอินเทอร์เฟซ USB to serial UART ที่มีคุณสมบัติขั้นสูงดังต่อไปนี้:

ชิปเดี่ยว USB กับอินเตอร์เฟสการถ่ายโอนข้อมูลแบบอะซิงโครนัสแบบอะซิงโครนัส
จัดการโปรโตคอล USB ทั้งหมดบนชิปไม่จำเป็นต้องตั้งโปรแกรมเฟิร์มแวร์เฉพาะ USB
EEPROM 1024 บิตแบบบูรณาการอย่างสมบูรณ์ในการจัดเก็บตัวอธิบายอุปกรณ์และการกำหนดค่า CBUS I / O
ตัวต้านทานการยกเลิก USB ในตัว
การสร้างสัญญาณนาฬิกาแบบครบวงจรโดยไม่ต้องใช้คริสตัลภายนอก พร้อมการเลือกเอาต์พุตสัญญาณนาฬิกาเสริม ทำให้สามารถเชื่อมต่อกับ MCU หรือ FPGA ภายนอกได้โดยไม่ต้องใช้กาว
อัตราการถ่ายโอนข้อมูลจาก 300 baud ถึง 3 Mbaud (RS422, RS485, RS232) ที่ระดับ TTL
บัฟเฟอร์รับ 128 ไบต์และบัฟเฟอร์ส่ง 256 ไบต์ใช้เทคโนโลยีปรับบัฟเฟอร์ให้เรียบเพื่อให้สามารถรับส่งข้อมูลได้สูง
ไดรเวอร์ Virtual Com Port (VCP) และ Direct (D2XX) ปลอดค่าลิขสิทธิ์ของ FTDI ช่วยลดความต้องการในการพัฒนาไดรเวอร์ USB ในกรณีส่วนใหญ่
คุณลักษณะเฉพาะของ USB FTDIChip-ID™
พิน CBUS I/O ที่กำหนดค่าได้
ส่งและรับสัญญาณไดรฟ์ LED
อินเตอร์เฟส UART รองรับ 7 หรือ 8 บิตข้อมูล, 1 หรือ 2 สต็อปบิต และคี่ / คู่ / เครื่องหมาย / ช่องว่าง / ไม่มีความเท่าเทียมกัน
FIFO รับและส่งบัฟเฟอร์สำหรับปริมาณงานข้อมูลสูง
ตัวเลือกอินเตอร์เฟสบิตปังแบบซิงโครนัสและอะซิงโครนัสพร้อมแฟลช RD # และ WR #
อุปกรณ์ที่ให้มาซึ่งตั้งโปรแกรมไว้ล่วงหน้าด้วยหมายเลขซีเรียล USB เฉพาะ
รองรับการกำหนดค่า USB ที่ขับเคลื่อนด้วยบัส ขับเคลื่อนด้วยตัวเอง และขับเคลื่อนด้วยบัสกำลังสูง
ตัวแปลงระดับ +3.3V ในตัวสำหรับ USB I/O
ตัวแปลงระดับในตัวบน UART และ CBUS สำหรับการเชื่อมต่อระหว่างลอจิก +1.8V และ +5V
เอาต์พุตไดรฟ์ CMOS 5V/3.3V/2.8V/1.8V จริงและอินพุต TTL
ความแรงของไดรฟ์ขาออก I/O ที่กำหนดค่าได้
วงจรรีเซ็ตการเปิดเครื่องในตัว
การกรองแหล่งจ่าย AVCC แบบครบวงจร - ไม่ต้องการการกรองภายนอก
ตัวเลือกการผกผันสัญญาณ UART
+3.3V (ใช้ออสซิลเลเตอร์ภายนอก) ถึง +5.25V (ออสซิลเลเตอร์ภายใน) การจ่ายไฟเพียงครั้งเดียว
การทำงานต่ำและ USB ระงับกระแสไฟ
การใช้แบนด์วิธ USB ต่ำ
รองรับโฮสต์คอนโทรลเลอร์ UHCI/OHCI/EHCI
รองรับ USB 2.0 Full Speed
-40°C ถึง 85°C ขยายช่วงอุณหภูมิการทำงาน
มีให้เลือกในแพ็คเกจ SSOP 28 พินและ QFN-32 ขนาดกะทัดรัดที่ปราศจาก Pb (เป็นไปตามข้อกำหนด RoHS ทั้งคู่)

แอพพลิเคชั่น

• ตัวแปลง USB เป็น RS232 / RS422 / RS485
• การอัปเกรดอุปกรณ์ต่อพ่วงรุ่นเก่าเป็น USB
• สายเคเบิลและอินเทอร์เฟซการถ่ายโอนข้อมูล USB ของโทรศัพท์เคลื่อนที่และไร้สาย
• เชื่อมต่อการออกแบบตาม MCU / PLD / FPGA กับ USB
• USB Audio และการถ่ายโอนข้อมูลวิดีโอแบนด์วิธต่ำ
• การถ่ายโอนข้อมูล PDA ไปยัง USB
• เครื่องอ่านสมาร์ทการ์ด USB
• เครื่องมือ USB
• การควบคุมอุตสาหกรรมด้วย USB
• อินเตอร์เฟสเครื่องเล่น MP3 USB
• เครื่องอ่านการ์ด USB FLASH / เขียน
• Set Top Box PC - อินเตอร์เฟส USB
• อินเตอร์เฟสกล้องดิจิตอล USB
• โมเด็มฮาร์ดแวร์ USB
• โมเด็มไร้สาย USB
• เครื่องอ่านบาร์โค้ด USB
• ซอฟต์แวร์ USB / ดองเกิลการเข้ารหัสฮาร์ดแวร์
