IC ตัวรับส่งสัญญาณอีเธอร์เน็ตทนทาน 150mA, LAN8720A-CP-TR วงจรรวมอิเล็กทรอนิกส์ดิจิตอล

คำอธิบาย

LAN8720A/LAN8720Ai เป็นเครื่องรับส่งสัญญาณแบบฟิสิคัลเลเยอร์ (PHY) 10BASE-T/100BASE-TX ที่ใช้พลังงานต่ำพร้อมแรงดันไฟฟ้า I/O แบบแปรผันที่สอดคล้องกับมาตรฐาน IEEE 802.3-2005LAN8720A/LAN8720Ai รองรับการสื่อสารกับ Ethernet MAC ผ่านอินเทอร์เฟซมาตรฐาน RMIIประกอบด้วยตัวรับส่งสัญญาณฟูลดูเพล็กซ์ 10-BASE-T/100BASE-TX และรองรับการทำงาน 10Mbps (10BASE-T) และ 100Mbps (100BASE-TX)LAN8720A/LAN8720Ai ใช้การเจรจาอัตโนมัติเพื่อกำหนดความเร็วที่ดีที่สุดและโหมดการทำงานสองด้านโดยอัตโนมัติการสนับสนุน HP Auto-MDIX ช่วยให้สามารถใช้สาย LAN เชื่อมต่อโดยตรงหรือข้ามสายได้

คุณสมบัติ

• ตัวรับส่งสัญญาณอีเธอร์เน็ตประสิทธิภาพสูง 10/100
- สอดคล้องกับ IEEE802.3/802.3u (อีเธอร์เน็ตความเร็วสูง)
- สอดคล้องกับ ISO 802-3/IEEE 802.3 (10BASE-T)
- โหมดวนกลับ
- การเจรจาอัตโนมัติ
- การตรวจจับและแก้ไขขั้วอัตโนมัติ
- การตรวจจับการเปลี่ยนแปลงสถานะการเชื่อมโยงการปลุก
- ฟังก์ชั่นการลงทะเบียนเฉพาะผู้ขาย
- รองรับอินเทอร์เฟซ RMII ที่มีจำนวนพินลดลง
• พลังงานและ I/O
- โหมดพลังงานต่ำต่างๆ
- วงจรรีเซ็ตการเปิดเครื่องในตัว
- สองเอาต์พุต LED แสดงสถานะ
- ประสิทธิภาพ Latch-Up เกิน 150mA ต่อ EIA/JESD 78, Class II
- อาจใช้กับแหล่งจ่ายไฟ 3.3V เดียว
• คุณลักษณะเพิ่มเติม
- ความสามารถในการใช้คริสตัล 25Mhz ราคาประหยัดเพื่อลด BOM
• บรรจุภัณฑ์

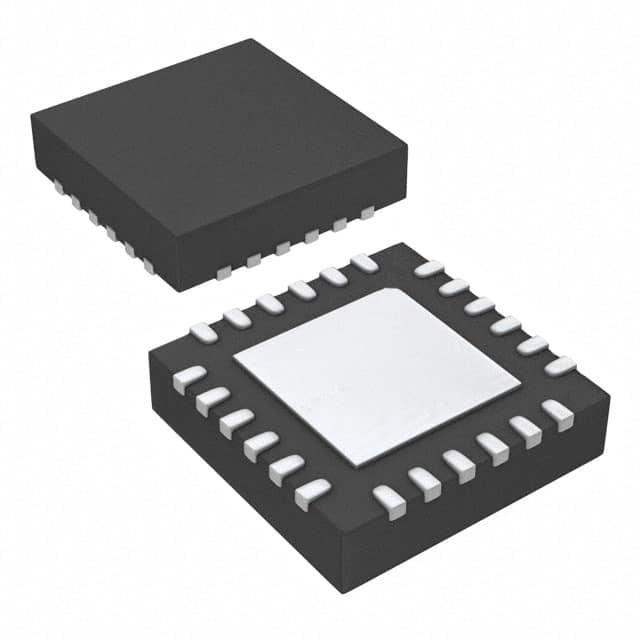

- แพ็คเกจ QFN/SQFN 24 พิน (4x4 มม.) ไร้สารตะกั่ว เป็นไปตามข้อกำหนด RoHS พร้อม RMII
• ด้านสิ่งแวดล้อม
- ขยายช่วงอุณหภูมิเชิงพาณิชย์ (0°C ถึง +85°C)
- มีเวอร์ชันสำหรับช่วงอุณหภูมิอุตสาหกรรม (-40°C ถึง +85°C)

แอพพลิเคชั่น

• กล่องรับสัญญาณ
• เครื่องพิมพ์และเซิร์ฟเวอร์บนเครือข่าย
• เครื่องมือทดสอบ
• LAN บนเมนบอร์ด
• แอปพลิเคชันโทรคมนาคมในตัว
• ระบบบันทึก/เล่นวิดีโอ
• เคเบิลโมเด็ม/เราเตอร์
• โมเด็ม DSL/เราเตอร์
• เครื่องบันทึกวิดีโอดิจิตอล
• IP และโทรศัพท์วิดีโอ
• จุดเชื่อมต่อไร้สาย
• โทรทัศน์ดิจิตอล
• อะแดปเตอร์/เซิร์ฟเวอร์สื่อดิจิทัล
• เกมคอนโซล
• แอปพลิเคชัน POE
