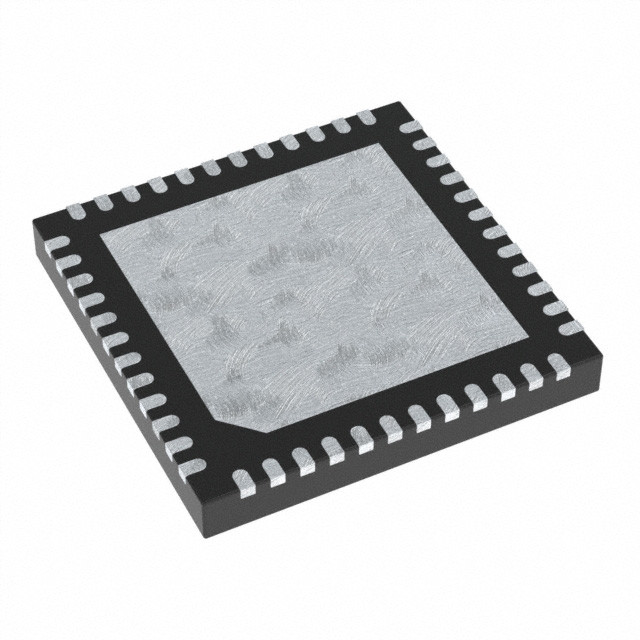

วงจรรวมอินเทอร์เฟส 3.3V ที่ใช้งานได้จริง KSZ9031RNXCA 48QFN Microchip Technology
| ชื่อแบรนด์ | Microchip Technology |
|---|---|
| หมายเลขรุ่น | KSZ9031RNXCA |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | Based on current price |
| รายละเอียดการบรรจุ | ถุงป้องกันไฟฟ้าสถิตย์และกล่องกระดาษแข็ง |
| เวลาการส่งมอบ | 3-5 วันทำการ |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | มีสินค้า |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| พิมพ์ | เครื่องรับส่งสัญญาณ | มาตรการ | อีเธอร์เน็ต |
|---|---|---|---|
| จำนวนไดรเวอร์/ตัวรับสัญญาณ | 4/4 | ดูเพล็กซ์ | เต็ม |
| ฮิสเทรีซิสของผู้รับ | - | อัตราข้อมูล | - |
| โวลเตจ-ซัพพลาย | 1.8V, 2.5V, 3.3V | อุณหภูมิในการทำงาน | 0°C ~ 70°C |
| ประเภทการติดตั้ง | พื้นผิวติด | บรรจุภัณฑ์ / กล่อง | 48-VFQFN แผ่นสัมผัส |
| แพ็คเกจอุปกรณ์ซัพพลายเออร์ | 48-QFN (7x7) | ||
| เน้น | วงจรรวมอินเทอร์เฟซที่ใช้งานได้จริง,วงจรรวมอินเทอร์เฟซ 3.3V,KSZ9031RNXCA |
||
รายละเอียดสินค้า
KSZ9031RNXCA IC TRANSCEIVER FULL 4/4 48QFN เทคโนโลยีไมโครชิพ
รายละเอียดสินค้า
คำอธิบาย
KSZ9031RNX เป็นตัวรับส่งสัญญาณเลเยอร์ทางกายภาพของอีเทอร์เน็ตความเร็วสามระดับ (10Base-T / 100Base-TX / 1000Base-T) สำหรับการส่งและรับข้อมูลบนสายคู่บิดเกลียว (UTP) มาตรฐาน CAT-5 ที่ไม่มีการหุ้มฉนวน
คุณสมบัติ
• ตัวรับส่งสัญญาณอีเธอร์เน็ตที่สอดคล้องกับ IEEE 802.3 แบบชิปเดียว 10/100/1000Mbps
• การจับเวลา RGMII รองรับการหน่วงเวลาบนชิปตาม RGMII เวอร์ชัน 2.0 พร้อมตัวเลือกการตั้งโปรแกรมสำหรับการหน่วงเวลาภายนอก และการปรับและแก้ไขเส้นทางการจับเวลา TX และ RX
• RGMII พร้อม I/O ที่ทนทาน 3.3V/2.5V/1.8V
• การเจรจาอัตโนมัติเพื่อเลือกความเร็วในการเชื่อมต่อสูงสุด (10/100/1000Mbps) และดูเพล็กซ์ (ครึ่ง/เต็ม) โดยอัตโนมัติ
• ตัวต้านทานการสิ้นสุดบนชิปสำหรับคู่ที่แตกต่างกัน
• คอนโทรลเลอร์ LDO บนชิปเพื่อรองรับการทำงานของแหล่งจ่ายไฟ 3.3V เดี่ยว – ต้องการ FET ภายนอกเพียงตัวเดียวเพื่อสร้าง 1.2V สำหรับคอร์
• รองรับเฟรมจัมโบ้สูงสุด 16KB
• เอาต์พุตนาฬิกาอ้างอิง 125MHz
• โหมดตรวจจับพลังงานเมื่อปิดเครื่องเพื่อลดการใช้พลังงานเมื่อไม่ได้ต่อสายเคเบิล
• รองรับอีเธอร์เน็ตประหยัดพลังงาน (EEE) พร้อมโหมดไม่ได้ใช้งานพลังงานต่ำ (LPI) และการหยุดสัญญาณนาฬิกาสำหรับ 100Base-TX/ 1000Base-T และการลดแอมพลิจูดของการส่งด้วยตัวเลือก 10Base-Te
• รองรับ Wake-on-LAN (WOL) พร้อมการตรวจจับแพ็คเก็ตแบบกำหนดเองที่แข็งแกร่ง
• เอาต์พุต LED ที่ตั้งโปรแกรมได้สำหรับลิงค์ กิจกรรม และความเร็ว
• การแก้ไขการเดินเตร่พื้นฐาน
• การวินิจฉัยสายเคเบิลที่ใช้ LinkMD TDR เพื่อระบุสายเคเบิลทองแดงที่ผิดพลาด
• รองรับ Parametric NAND tree เพื่อตรวจจับข้อผิดพลาดระหว่างชิป I/O และบอร์ด
• โหมดย้อนกลับสำหรับการวินิจฉัย
• ครอสโอเวอร์ MDI/MDI-X อัตโนมัติเพื่อตรวจจับและแก้ไขการสลับคู่ที่ความเร็วการทำงานทั้งหมด
• ตรวจหาและแก้ไขการสลับคู่ การเบ้คู่ และขั้วคู่โดยอัตโนมัติ
• อินเทอร์เฟซการจัดการ MDC/MDIO สำหรับการกำหนดค่าการลงทะเบียน PHY
• ตัวเลือกพินขัดจังหวะ
• โหมดปิดเครื่องและประหยัดพลังงาน (ต่อ ...)
แอพพลิเคชั่น
• เครื่องพิมพ์เลเซอร์/เครือข่าย
• ที่เก็บข้อมูลบนเครือข่าย (NAS)
• เซิร์ฟเวอร์เครือข่าย
• Gigabit LAN บนเมนบอร์ด (GLOM)
• เกตเวย์บรอดแบนด์
• เราเตอร์ Gigabit SOHO/SMB
• ไอพีทีวี
• กล่องรับสัญญาณไอพี
• เกมคอนโซล
• ศูนย์สื่อเล่นสามเท่า (ข้อมูล เสียง วิดีโอ)
• ตัวแปลงสื่อ
ข้อมูลจำเพาะ
| คุณลักษณะ | ค่าแอตทริบิวต์ |
|---|---|
| ผู้ผลิต | เทคโนโลยีไมโครชิป |
| ประเภทสินค้า | อินเทอร์เฟซ - ไดรเวอร์, ตัวรับ, ตัวรับส่งสัญญาณ |
| ชุด | KSZ9031 |
| ผลิตภัณฑ์ | ตัวรับส่งสัญญาณอีเทอร์เน็ต |
| พิมพ์ | เครื่องรับส่งสัญญาณ |
| บรรจุภัณฑ์ | ถาดบรรจุภัณฑ์สำรอง |
| หน่วยน้ำหนัก | 0.005309 ออนซ์ |
| สไตล์การติดตั้ง | เอสเอ็มดี/SMT |
| แพคเกจ-กรณี | 48-VFQFN แผ่นสัมผัส |
| อุณหภูมิในการทำงาน | 0°C ~ 70°C |
| ประเภทการติดตั้ง | พื้นผิวติด |
| แรงดัน-อุปทาน | 1.8V, 2.5V, 3.3V |
| ซัพพลายเออร์-อุปกรณ์-แพ็คเกจ | 48-QFN (7x7) |
| มาตรการ | อีเธอร์เน็ต |
| อัตราข้อมูล | - |
| จำนวนของไดรเวอร์ตัวรับ | 2016/4/4 |
| ดูเพล็กซ์ | เต็ม |
| ตัวรับ-Hysteresis | - |
| อุณหภูมิในการทำงานสูงสุด | + 85 องศาเซลเซียส |
| ช่วงอุณหภูมิในการทำงาน | - 45 องศาเซลเซียส |
| ปฏิบัติการ-จ่าย-แรงดัน | 1.8 โวลต์ 2.5 โวลต์ 3.3 โวลต์ |
| มาตรฐาน | 10BASE-T 100BASE-TX 1000BASE-T |
| อุปทาน-แรงดัน-สูงสุด | 1.26 โวลต์ 3.465 โวลต์ 2.625 โวลต์ 1.89 โวลต์ |
| อุปทาน-แรงดัน-ขั้นต่ำ | 1.14 โวลต์ 3.135 โวลต์ 2.375 โวลต์ 1.71 โวลต์ |
| แพคเกจ-กรณี | คิวเอฟเอ็น-48 |
| จำนวนรับส่งสัญญาณ | 1 เครื่องรับส่งสัญญาณ |
คำอธิบาย
อีเธอร์เน็ต TXRX ชิปเดี่ยว 1 พอร์ต 1.8V/2.5V/3.3V 10Mbps/100Mbps/1000Mbps 48-พิน QFN EP
Ethernet ICs 1 พอร์ต Gigabit Ethernet PHY
