ชิป IC HDMI 3.3V ที่ตั้งโปรแกรมได้, ชิปวงจรรวม TDP158RSBR

คำอธิบาย

อุปกรณ์ TDP158 เป็นสัญญาณ AC-coupled HDMI ไปยังทรานซิชั่น-มินิสสัญญาณดิฟเฟอเรนเชียล (TMDS) Redriver ที่รองรับอินเทอร์เฟซวิดีโอดิจิทัล (DVI) 1.0 และสัญญาณเอาต์พุตอินเทอร์เฟซมัลติมีเดียความละเอียดสูง (HDMI) 1.4b และ 2.0bTDP158 รองรับสี่ช่อง TMDS และอินเทอร์เฟซ Digital Display Control (DDC)TDP158 รองรับอัตราการส่งสัญญาณสูงสุด 6 Gbps เพื่อให้ความละเอียดสูงสุด 4k2k60p 24 บิตต่อพิกเซล และความลึกของสีสูงสุด WUXGA 16 บิตหรือ 1080p พร้อมอัตราการรีเฟรชที่สูงขึ้นTDP158 สามารถกำหนดค่าให้รองรับมาตรฐาน HDMI 2.0

TDP158 รองรับรางจ่ายไฟคู่ขนาด 1.1 V บน Vดี.ดีและ 3.3 V บน Vซีซีเพื่อลดกำลังไฟวิธีการจัดการพลังงานหลายวิธีถูกนำมาใช้เพื่อลดการใช้พลังงานโดยรวมTDP158 รองรับการเพิ่ม EQ ของเครื่องรับแบบคงที่โดยใช้ I2สายรัด C หรือพินเพื่อชดเชยความยาวต่างๆ ของสายป้อนเข้าหรือร่องรอยของบอร์ด

คุณสมบัติ

• AC-coupled TMDS หรือ DisplayPort™ dual-mode physical layer input ไปยัง HDMI 2.0b TMDS physical layer output ที่รองรับอัตราข้อมูลสูงสุด 6 Gbps เข้ากันได้กับพารามิเตอร์ทางไฟฟ้า HDMI 2.0b
• รองรับ DisplayPort dual-mode รุ่นมาตรฐาน 1.1
• รองรับ 4k2k60p และสูงถึง WUXGA ความลึกของสี 16 บิตหรือ 1080p พร้อมอัตราการรีเฟรชที่สูงขึ้น
• อีควอไลเซอร์ตัวรับคงที่ที่ตั้งโปรแกรมได้สูงสุด 15.5 dB
• การควบคุมช่องทางความเร็วสูงทั่วโลกหรืออิสระ การเน้นล่วงหน้าและการส่งวงสวิง และการควบคุมอัตราการสโลว์
• ฉัน2ตั้งโปรแกรมสายรัด C หรือพินได้
• สามารถกำหนดค่าเป็น DisplayPort redriver ผ่าน I2ค
• สลับเลนเต็มบนเลนหลัก
• การใช้พลังงานต่ำ
  • –200 mW ทำงานที่ 6-Gbps และ –8 mW ที่สถานะปิดเครื่อง

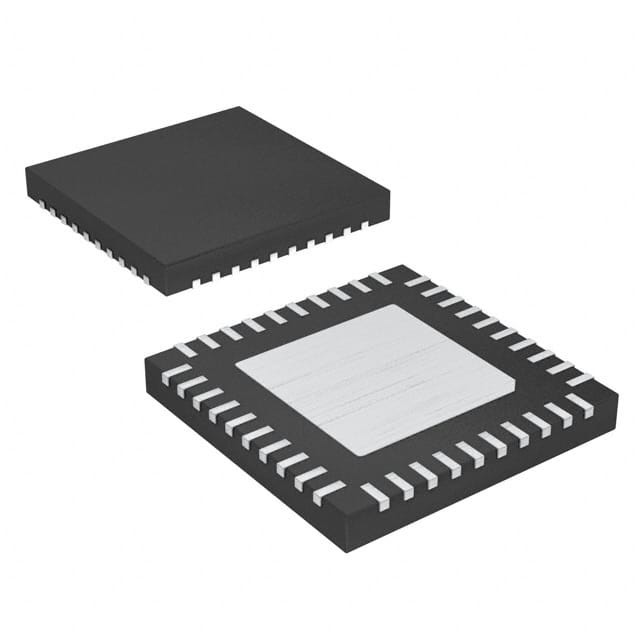

• 40 พิน, ระยะพิทช์ 0.4 มม., 5 มม. × 5 มม., แพ็คเกจ WQFN, พินเข้ากันได้กับรีไทม์เมอร์ SN75DP159RSB
