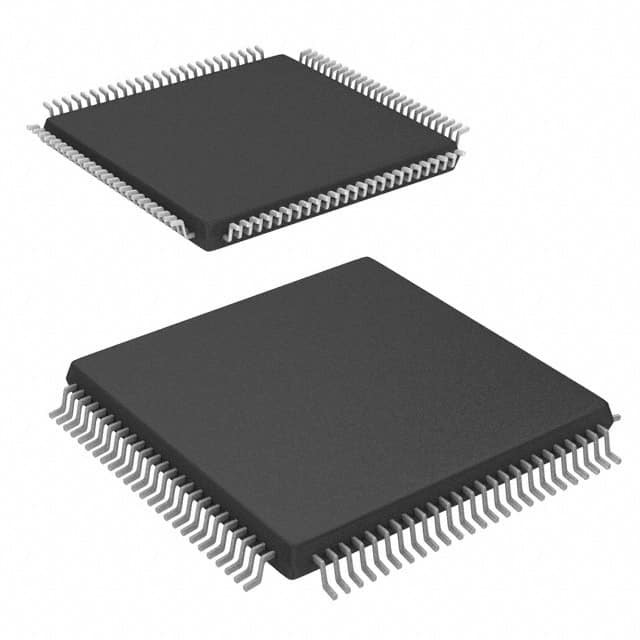

วงจรรวมแบบติดตั้งบนพื้นผิว IC CPL EPM240T100C5N 192MC 4.7NS 100TQFP
| ชื่อแบรนด์ | Intel |
|---|---|
| หมายเลขรุ่น | EPM240T100C5N |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | Based on current price |
| รายละเอียดการบรรจุ | ถุงป้องกันไฟฟ้าสถิตย์และกล่องกระดาษแข็ง |
| เวลาการส่งมอบ | 3-5 วันทำการ |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | มีสินค้า |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ประเภทที่ตั้งโปรแกรมได้ | ในระบบที่ตั้งโปรแกรมได้ | เวลาหน่วง tpd(1) สูงสุด | 4.7 น |
|---|---|---|---|
| แหล่งจ่ายแรงดัน - ภายใน | 2.5V, 3.3V | จำนวนองค์ประกอบลอจิก/บล็อก | 240 |
| จำนวนมาโครเซลล์ | 192 | จำนวนประตู | - |
| จำนวน I/O | 80 | อุณหภูมิในการทำงาน | 0°C ~ 85°C (TJ) |
| ประเภทการติดตั้ง | พื้นผิวติด | บรรจุภัณฑ์ / กล่อง | 100-TQFP |
| แพ็คเกจอุปกรณ์ซัพพลายเออร์ | 100-TQFP (14x14) | ||
| เน้น | Surface Mount วงจรรวม IC,วงจรรวม 192MC,EPM240T100C5N |
||
รายละเอียดสินค้า
EPM240T100C5N IC CPLD 192MC 4.7NS 100TQFP อินเทล
รายละเอียดสินค้า
คำอธิบาย
EPM240T100C5N เป็น CPLD แบบไม่ลบเลือนแบบทันที MAX II ที่มีความเร็วระดับ 5 ในแพ็คเกจ TQFP 100 พินมันขึ้นอยู่กับ 0.18µm กระบวนการแฟลชโลหะ 6 ชั้นพร้อมการจัดเก็บแบบไม่ลบเลือน 8Kbitsอุปกรณ์ MAX II มีจำนวน I/O สูง ประสิทธิภาพที่รวดเร็วและความน่าเชื่อถือมีแกน MultiVolt, บล็อกหน่วยความจำแฟลชผู้ใช้ (UFM) และความสามารถในการตั้งโปรแกรมในระบบ (ISP) ที่ปรับปรุงแล้วอุปกรณ์ MAX II ได้รับการออกแบบมาเพื่อลดต้นทุนและกำลังไฟในขณะที่ให้โซลูชันที่ตั้งโปรแกรมได้สำหรับแอปพลิเคชันต่างๆ เช่น การบริดจ์บัส การขยาย I/O การรีเซ็ตการเปิดเครื่อง (POR) การควบคุมลำดับ และการควบคุมการกำหนดค่าอุปกรณ์
คุณสมบัติ
Worst case pin to pin delay (tpd) 4.7ns
MultiVolt core แรงดันไฟฟ้าภายนอก 3.3V, 2.5V
240 องค์ประกอบลอจิก (LE)
192 มาโครเซลล์
พิน I/O ของผู้ใช้สูงสุด 80 พิน
ช่วงอุณหภูมิจุดเชื่อมต่อการทำงานตั้งแต่ 0°C ถึง 85°C
กระแสสแตนด์บายต่ำถึง 25µA
ความถี่สัญญาณนาฬิกาทั่วโลกสูงสุด 201.1MHz สำหรับตัวนับ 16 บิต
รองรับ hot socketing
วงจร ISP สอดคล้องกับ IEEE std 1532
ข้อมูลจำเพาะ
| คุณลักษณะ | ค่าแอตทริบิวต์ |
|---|---|
| ผู้ผลิต | อินเทล/อัลเทอร่า |
| ประเภทสินค้า | CPLDs (อุปกรณ์ลอจิกที่ตั้งโปรแกรมได้ที่ซับซ้อน) |
| ผู้ผลิต | อัลเทอร่า |
| ประเภทสินค้า | CPLD - อุปกรณ์ลอจิกที่ตั้งโปรแกรมได้ที่ซับซ้อน |
| เป็นไปตามมาตรฐาน | รายละเอียด |
| ผลิตภัณฑ์ | แม็กซ์ II |
| จำนวนของมาโครเซลล์ | 192 มาโครเซลล์ |
| Number-of-Logic-Array-Blocks-LAB | 24 |
| ความถี่ในการทำงานสูงสุด | 304 เมกะเฮิรตซ์ |
| การขยายพันธุ์-Delay-Max | 4.7 น |
| จำนวน I-Os | 80 อินพุต/เอาต์พุต |
| ปฏิบัติการ-จ่าย-แรงดัน | 2.5 โวลต์ 3.3 โวลต์ |
| อุณหภูมิในการทำงานสูงสุด | + 70 องศาเซลเซียส |
| สไตล์การติดตั้ง | เอสเอ็มดี/SMT |
| แพคเกจ-กรณี | TQFP-100 |
| ยี่ห้อ | อัลเทอร่า คอร์ปอเรชั่น |
| ประเภทหน่วยความจำ | แฟลช |
| อุณหภูมิในการทำงานต่ำสุด | 0 ค |
| จำนวนของลอจิกองค์ประกอบ | 240 องค์ประกอบลอจิก |
| ปฏิบัติการ-อุปทาน-ปัจจุบัน | 55 ม |
| บรรจุภัณฑ์ | ถาด |
| ชุด | EPM240 MAX II |
| อุปทาน-แรงดัน-สูงสุด | 3.6 โวลต์ |
| อุปทาน-แรงดัน-ขั้นต่ำ | 2.375 โวลต์ |
| หน่วยความจำทั้งหมด | 8192 บิต |
| ชื่อการค้า | แม็กซ์ II |
| หน่วยน้ำหนัก | 0.023175 ออนซ์ |
ส่วนประกอบที่ใช้งานร่วมกันได้
แบบฟอร์ม บรรจุภัณฑ์ ส่วนประกอบที่ใช้งานร่วมกันได้
| ส่วนผู้ผลิต# | คำอธิบาย | ผู้ผลิต | เปรียบเทียบ |
| EPM240T100C4N ลอจิกที่ตั้งโปรแกรมได้ |
Flash PLD, 6.1ns, 192-Cell, CMOS, PQFP100, 16 X 16 MM, 0.50 MM PITCH, ตะกั่วฟรี, TQFP-100 | อินเทล คอร์ปอเรชั่น | EPM240T100C5N เทียบกับ EPM240T100C4N |
| EPM240T100I5N ลอจิกที่ตั้งโปรแกรมได้ |
Flash PLD, 7.5ns, 192-Cell, CMOS, PQFP100, 16 X 16 MM, 0.50 MM PITCH, ตะกั่วฟรี, TQFP-100 | อินเทล คอร์ปอเรชั่น | EPM240T100C5N กับ EPM240T100I5N |
| EPM240T100C3N ลอจิกที่ตั้งโปรแกรมได้ |
Flash PLD, 4.7ns, 192-Cell, CMOS, PQFP100, 16 X 16 MM, 0.50 MM PITCH, ตะกั่วฟรี, TQFP-100 | อินเทล คอร์ปอเรชั่น | EPM240T100C5N กับ EPM240T100C3N |
| EPM240T100I5 ลอจิกที่ตั้งโปรแกรมได้ |
Flash PLD, 7.5ns, 192-Cell, CMOS, PQFP100, 16 X 16 MM, 0.50 MM PITCH, TQFP-100 | อินเทล คอร์ปอเรชั่น | EPM240T100C5N กับ EPM240T100I5 |
| EPM240T100C3 ลอจิกที่ตั้งโปรแกรมได้ |
Flash PLD, 4.7ns, 192-Cell, CMOS, PQFP100, 16 X 16 MM, 0.50 MM PITCH, TQFP-100 | อินเทล คอร์ปอเรชั่น | EPM240T100C5N กับ EPM240T100C3 |
| EPM240T100C4 ลอจิกที่ตั้งโปรแกรมได้ |
Flash PLD, 6.1ns, 192-Cell, CMOS, PQFP100, 16 X 16 MM, 0.50 MM PITCH, TQFP-100 | อินเทล คอร์ปอเรชั่น | EPM240T100C5N เทียบกับ EPM240T100C4 |
| EPM240T100C5 ลอจิกที่ตั้งโปรแกรมได้ |
Flash PLD, 7.5ns, 192-Cell, CMOS, PQFP100, 16 X 16 MM, 0.50 MM PITCH, TQFP-100 | อินเทล คอร์ปอเรชั่น | EPM240T100C5N เทียบกับ EPM240T100C5 |
| EPM240T100A5N ลอจิกที่ตั้งโปรแกรมได้ |
Flash PLD, 7.5ns, 192-Cell, CMOS, PQFP100, 16 X 16 MM, 0.50 MM PITCH, ตะกั่วฟรี, TQFP-100 | อินเทล คอร์ปอเรชั่น | EPM240T100C5N เทียบกับ EPM240T100A5N |
| EPM240T100A3 ลอจิกที่ตั้งโปรแกรมได้ |
Flash PLD, 4.7ns, 192-Cell, CMOS, PQFP100, | อินเทล คอร์ปอเรชั่น | EPM240T100C5N กับ EPM240T100A3 |
| EPM240T100C5N ลอจิกที่ตั้งโปรแกรมได้ |
Flash PLD, 7.5ns, 192-Cell, CMOS, PQFP100, 16 X 16 MM, 0.50 MM PITCH, ตะกั่วฟรี, TQFP-100 | อินเทล คอร์ปอเรชั่น | EPM240T100C5N เทียบกับ EPM240T100C5N |
คำอธิบาย
ไอซีซีพีแอลดี 192MC 4.7NS 100TQFP
CPLD MAX庐 II ตระกูล 192 มาโครเซลล์ 201.1MHz 0.18um เทคโนโลยี 2.5V/3.3V ถาด TQFP 100 พิน
CPLD - อุปกรณ์ลอจิกที่ตั้งโปรแกรมได้ที่ซับซ้อน CPLD - MAX II 192 มาโคร 80 IOs
