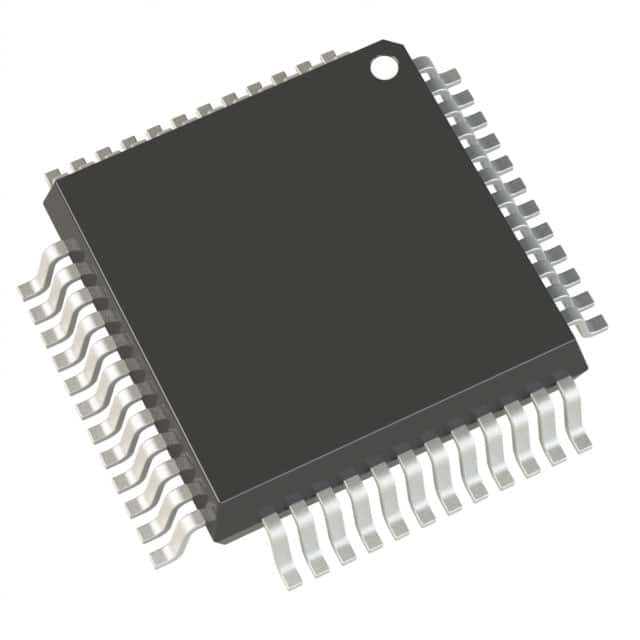

ADAU1701JSTZ ชิปวงจรรวม AUDIO PROC 2ADC/4DAC 48-LQFP
| ชื่อแบรนด์ | Analog Devices Inc. |
|---|---|
| หมายเลขรุ่น | ADAU1701JSTZ |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | Based on current price |
| รายละเอียดการบรรจุ | ถุงป้องกันไฟฟ้าสถิตย์และกล่องกระดาษแข็ง |
| เวลาการส่งมอบ | 3-5 วันทำการ |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | มีสินค้า |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| พิมพ์ | ซิกม่า | อินเตอร์เฟซ | I²C, SPI |
|---|---|---|---|
| อัตรานาฬิกา | 50MHz | หน่วยความจำไม่ลบเลือน | - |
| แรมบนชิป | 12KB | แรงดันไฟฟ้า - I/O | 3.30V |
| แรงดัน - แกน | 1.80V | อุณหภูมิในการทำงาน | 0°C ~ 70°C (TA) |
| ประเภทการติดตั้ง | พื้นผิวติด | บรรจุภัณฑ์ / กล่อง | 48-LQFP |
| แพ็คเกจอุปกรณ์ซัพพลายเออร์ | 48-LQFP (7x7) | ||
| เน้น | ชิปวงจรรวม 2ADC,ชิปวงจรรวม 4DAC,ADAU1701JSTZ |
||
รายละเอียดสินค้า
ADAU1701JSTZ IC AUDIO PROC 2ADC/4DAC 48-LQFP Analog Devices Inc.
รายละเอียดสินค้า
คำอธิบายทั่วไป
ADAU1701 เป็นระบบเสียงบนชิปที่สมบูรณ์แบบ รวมถึง DSP เสียง 28/56 บิต, ADC และ DAC และอินเทอร์เฟซการควบคุมแบบไมโครคอนโทรลเลอร์การประมวลผลสัญญาณประกอบด้วยการปรับอีควอไลเซอร์ ครอสโอเวอร์ การเพิ่มเสียงเบส การประมวลผลไดนามิกแบบหลายแบนด์ การชดเชยการหน่วงเวลา ลำโพงการชดเชยและการขยายภาพสเตอริโออัลกอริธึมเหล่านี้สามารถใช้เพื่อชดเชยข้อจำกัดในโลกแห่งความเป็นจริงของลำโพง เครื่องขยายเสียง และสภาพแวดล้อมในการฟัง ส่งผลให้คุณภาพเสียงที่รับรู้ดีขึ้นอย่างมาก
คุณสมบัติ
โปรเซสเซอร์เสียงดิจิตอล 28/56 บิต 50 MHzสเตอริโอ ADC: 100 dB SNR และ -80 dB THD+N
DAC 4 แชนแนล: 104 dB SNR และ -90 dB THD+N
ดำเนินการแบบสแตนด์อโลนให้สมบูรณ์
• บูตตัวเองจาก EEPROM แบบอนุกรม
• ADC เสริมพร้อม Mux สี่อินพุตสำหรับการควบคุมแบบอะนาล็อก
• GPIO สำหรับการควบคุมและเอาต์พุตแบบดิจิตอล
ตั้งโปรแกรมได้อย่างสมบูรณ์ด้วยเครื่องมือกราฟิก SigmaStudio™
ตัวคูณ 28 บิต × 28 บิตพร้อมตัวสะสม 56 บิตสำหรับการประมวลผลที่แม่นยำสองเท่า
Clock Oscillator สำหรับสร้างนาฬิกาหลักจากคริสตัล
PLL สำหรับสร้างมาสเตอร์คล็อกตั้งแต่ 64 × fS, 256 × fS, 384 × fS หรือ 512 × fSclocks
พอร์ต I/O ข้อมูลอนุกรมที่ยืดหยุ่นพร้อมรองรับ I2S, ชิดซ้าย, ชิดขวา และโหมด TDM
รองรับอัตราการสุ่มตัวอย่างสูงสุด 192 kHz
ตัวควบคุมแรงดันไฟฟ้าบนชิปสำหรับความเข้ากันได้กับระบบ 3.3 V
บรรจุภัณฑ์พลาสติก LQFP 48 ลีด
ข้อมูลจำเพาะ
| คุณลักษณะ | ค่าแอตทริบิวต์ |
|---|---|
| ผู้ผลิต | อุปกรณ์อะนาล็อก |
| ประเภทสินค้า | DSP (ตัวประมวลผลสัญญาณดิจิตอล) |
| ชุด | SigmaDSP® |
| ผลิตภัณฑ์ | DSP เสียง |
| พิมพ์ | ซิกม่า |
| บรรจุภัณฑ์ | ถาดบรรจุภัณฑ์สำรอง |
| หน่วยน้ำหนัก | 0.006409 ออนซ์ |
| สไตล์การติดตั้ง | เอสเอ็มดี/SMT |
| แพคเกจ-กรณี | 48-LQFP |
| อุณหภูมิในการทำงาน | 0°C ~ 70°C (TA) |
| ประเภทการติดตั้ง | * |
| อินเตอร์เฟซ | ไอทูซี, เอสพีไอ |
| ซัพพลายเออร์-อุปกรณ์-แพ็คเกจ | 48-LQFP (7x7) |
| อัตรานาฬิกา | 50MHz |
| หน่วยความจำไม่ลบเลือน | - |
| บนชิปแรม | 12kB |
| แรงดัน I/O | 3.3V |
| แกนแรงดันไฟฟ้า | 1.80V |
| ปณิธาน | 24 บิต |
| Pd-พลังงาน-การกระจาย | 286.5 เมกะวัตต์ |
| อุณหภูมิในการทำงานสูงสุด | + 70 องศาเซลเซียส |
| ช่วงอุณหภูมิในการทำงาน | 0 ค |
| ปฏิบัติการ-จ่าย-แรงดัน | 3.3 โวลต์ 1.8 โวลต์ |
| ปฏิบัติการ-อุปทาน-ปัจจุบัน | 50 มิลลิแอมป์ 40 มิลลิแอมป์ |
| แพคเกจ-กรณี | แอลคิวเอฟพี-48 |
| จำนวนของตัวแปลง | 6 ตัวแปลง |
| อัตราการสุ่มตัวอย่าง | 192 กิโลเฮิรตซ์ |
ส่วนประกอบที่ใช้งานร่วมกันได้
แบบฟอร์ม บรรจุภัณฑ์ ส่วนประกอบที่ใช้งานร่วมกันได้
| ส่วนผู้ผลิต# | คำอธิบาย | ผู้ผลิต | เปรียบเทียบ |
| ADAU1701JSTZ-RL วงจรผู้บริโภค |
SigmaDSPR 28/56-Bit Audio Processor พร้อม ADC สองตัวและ DAC สี่ตัว | อะนาล็อก ดีไวซ์ อิงค์ | ADAU1701JSTZ เทียบกับ ADAU1701JSTZ-RL |
| ADAV400KSTZ วงจรผู้บริโภค |
วงจรผู้บริโภคพิเศษ, PDSO80, 14 X 14 MM, เป็นไปตามมาตรฐาน ROHS, MS-026BEC, LQFP-80 | โรเชสเตอร์ อิเล็กทรอนิคส์ แอลแอลซี | ADAU1701JSTZ เทียบกับ ADAV400KSTZ |
| ADAV400KSTZ-รีล วงจรผู้บริโภค |
วงจรผู้บริโภคพิเศษ, PDSO80, 14 X 14 MM, เป็นไปตามมาตรฐาน ROHS, MS-026BEC, LQFP-80 | อะนาล็อก ดีไวซ์ อิงค์ | ADAU1701JSTZ กับ ADAV400KSTZ-REEL |
คำอธิบาย
SigmaDSP 28/56-Bit Audio Processor พร้อม ADC สองตัวและ DAC สี่ตัว
Audio DSP โปรเซสเซอร์เสียง 28-/56 บิต
