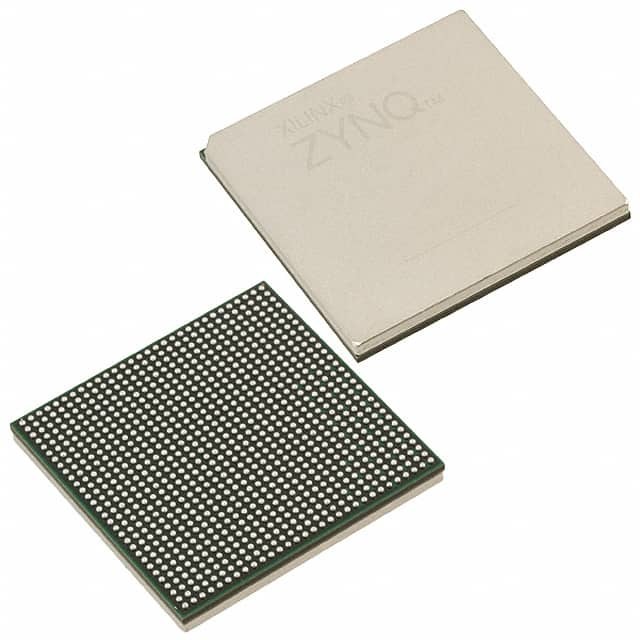

Multiscene FPGA วงจรรวม Surface Mount XC7K325T-2FFG900I 500 I/O

คำอธิบาย XC7K325T-2FFG900I

ตระกูล Xilinx Kintex®-7 FPGA ให้การออกแบบของคุณด้วยราคา/ประสิทธิภาพ/วัตต์ที่ดีที่สุดที่ 28 นาโนเมตร ในขณะที่ให้อัตราส่วน DSP สูง บรรจุภัณฑ์ที่คุ้มราคา และรองรับมาตรฐานกระแสหลัก เช่น PCIe® Gen3 และ 10 กิกะบิตอีเทอร์เน็ตปรับให้เหมาะสมสำหรับประสิทธิภาพราคาที่ดีที่สุดด้วยการปรับปรุง 2 เท่าเมื่อเทียบกับรุ่นก่อนหน้า ทำให้ได้ FPGA คลาสใหม่มีลอจิกเซลล์สูงสุด 478K, บล็อก RAM 34Mb, ชิ้น DSP 1920 ชิ้น, ประสิทธิภาพ DSP 2845 GMAC/s, ตัวรับส่งสัญญาณ 32 ตัว, ความเร็วตัวรับส่งสัญญาณ 12.5Gb/s, แบนด์วิธอนุกรม 800Gb/s, อินเทอร์เฟซ x8 Gen2 PCIe, 500 พิน I/O คอมโพเนนต์ VCXO, อินเทอร์เฟซขยายขั้นสูง 4 (AXI4) IP, การรวมสัญญาณผสมแบบว่องไว (AMS) และแรงดันไฟฟ้า 1.2 ถึง 3.3VI/Oตระกูล Kintex®-7 เหมาะอย่างยิ่งสำหรับการใช้งานรวมถึงระบบไร้สาย 3G และ 4G จอแบน และโซลูชั่นวิดีโอผ่าน IP

คุณสมบัติ XC7K325T-2FFG900I

-3, -2, -1, -1L, -2L ตัวเลือกเกรดความเร็วที่มีอุณหภูมิ 0 ถึง 85°C/0°C ถึง 100°C/-40°C ถึง 100°C
การรวมระบบที่ตั้งโปรแกรมได้ เพิ่มประสิทธิภาพของระบบ ลดต้นทุน BOM
การลดพลังงานทั้งหมด (ลดพลังงานลง 50% เมื่อเทียบกับอุปกรณ์ 40 นาโนเมตรรุ่นก่อนหน้า)
ประสิทธิภาพการออกแบบที่เร่งความเร็ว สถาปัตยกรรมที่ปรับขนาดได้ เครื่องมือที่ครอบคลุมและ IP
ล้ำสมัย ประสิทธิภาพสูง ใช้พลังงานต่ำ (HPL) 28 นาโนเมตร เทคโนโลยี high-k metal gate (HKMG)
ไทล์การจัดการนาฬิกาอันทรงพลังที่รวมเฟสล็อกลูปและบล็อกตัวจัดการนาฬิกาโหมดผสม
ชิปพลิกไร้ฝาปิดและตัวเลือกแพ็คเกจชิปพลิกประสิทธิภาพสูง
Kintex®-7 FPGA ให้การเชื่อมต่อแบบอนุกรมความเร็วสูงพร้อมตัวรับส่งสัญญาณหลายกิกะบิตในตัว
อินเทอร์เฟซอะนาล็อกที่ผู้ใช้กำหนดค่าได้ (XADC) เทคโนโลยีตารางการค้นหา 6 อินพุต (LUT) จริง
เทคโนโลยี SelectIO™ ประสิทธิภาพสูงพร้อมรองรับอินเทอร์เฟซ DDR3 สูงสุด 1866Mb/s
