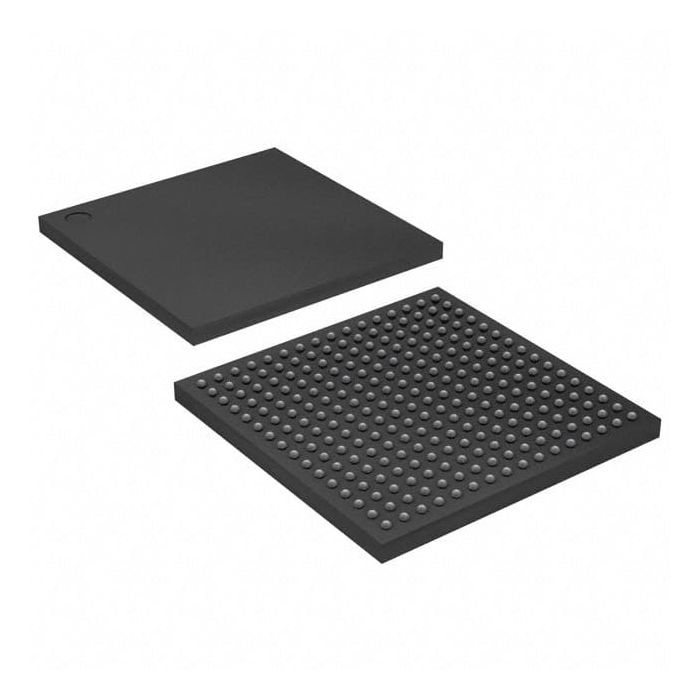

วงจรรวม FPGA 1.15V-1.25V EP4CE6F17C8N 179 I/O 256FBGA Intel

EP4CE6F17C8N คำอธิบาย

ตระกูลอุปกรณ์ Cyclone® IV FPGA ใหม่ของ Altera ขยายความเป็นผู้นำซีรีส์ Cyclone FPGA ในการจัดหา FPGA ที่มีต้นทุนต่ำที่สุดและใช้พลังงานต่ำที่สุดในตลาด โดยขณะนี้มีตัวแปรตัวรับส่งสัญญาณอุปกรณ์ Cyclone IV กำหนดเป้าหมายไปยังแอปพลิเคชันที่มีปริมาณมากและคำนึงถึงต้นทุน ช่วยให้ผู้ออกแบบระบบสามารถตอบสนองความต้องการแบนด์วิธที่เพิ่มขึ้นในขณะที่ลดต้นทุน

คุณสมบัติ EP4CE6F17C8N

■ ผ้า FPGA ราคาประหยัดและใช้พลังงานต่ำ:
■ องค์ประกอบลอจิก 6K ถึง 150K
■ หน่วยความจำฝังตัวสูงสุด 6.3 Mb
■ ตัวคูณสูงสุด 360 18 × 18 สำหรับการใช้งานการประมวลผล DSP เข้มข้น
■ แอปพลิเคชันเชื่อมต่อโปรโตคอลสำหรับกำลังรวมต่ำกว่า 1.5 W
■ อุปกรณ์ Cyclone IV GX มีตัวรับส่งสัญญาณความเร็วสูงถึงแปดตัวที่ให้:
■ อัตราข้อมูลสูงถึง 3.125 Gbps
■ เอ็นโค้ดเดอร์/ถอดรหัส 8B/10B
■ สิ่งที่แนบมากับสื่อทางกายภาพ (PMA) 8 บิตหรือ 10 บิตกับอินเทอร์เฟซการเข้ารหัสย่อย (PCS)
■ ไบต์ซีเรียลไลเซอร์/ดีซีเรียลไลเซอร์ (SERDES)
■ เครื่องมือจัดตำแหน่งคำ
■ อัตราการจับคู่ FIFO
■ TX bit slipper สำหรับ Common Public Radio Interface (CPRI)
■ ไฟฟ้าเดินเบา
■ การกำหนดค่าช่องสัญญาณแบบไดนามิกใหม่ช่วยให้คุณเปลี่ยนอัตราข้อมูลและโปรโตคอลได้ทันที
■ การทำให้เท่าเทียมกันแบบคงที่และการเน้นล่วงหน้าเพื่อความสมบูรณ์ของสัญญาณที่เหนือกว่า
■ 150 mW ต่อช่องสัญญาณการใช้พลังงาน
■ โครงสร้างการตอกบัตรที่ยืดหยุ่นเพื่อรองรับหลายโปรโตคอลในบล็อกตัวรับส่งสัญญาณเดียว
■ อุปกรณ์ Cyclone IV GX มี IP เฉพาะสำหรับ PCI Express (PIPE) (PCIe) Gen 1:
■ การกำหนดค่าเลน ×1, ×2 และ ×4
■ การกำหนดค่าจุดสิ้นสุดและรูทพอร์ต
■ เพย์โหลดสูงสุด 256 ไบต์
■ หนึ่งช่องทางเสมือน
■ บัฟเฟอร์ลองใหม่ 2 KB
■ บัฟเฟอร์ตัวรับ 4 KB (Rx)
■ อุปกรณ์ Cyclone IV GX รองรับโปรโตคอลที่หลากหลาย:
■ PCIe (PIPE) Gen 1 ×1, ×2 และ ×4 (2.5 Gbps)
■ กิกะบิตอีเทอร์เน็ต (1.25 Gbps)
■ CPRI (สูงสุด 3.072 Gbps)
■ XAUI (3.125 Gbps)
■ อินเตอร์เฟสดิจิตอลอนุกรม (SDI) สามอัตรา (สูงสุด 2.97 Gbps)
■ Serial RapidIO (3.125 Gbps)
■ โหมดพื้นฐาน (สูงสุด 3.125 Gbps)
■ V-by-One (สูงสุด 3.0 Gbps)
■ ดิสเพลย์พอร์ต (2.7 Gbps)
■ Serial Advanced Technology Attachment (SATA) (สูงสุด 3.0 Gbps)
■ OBSAI (สูงสุด 3.072 Gbps)
■ I/O ของผู้ใช้สูงสุด 532 รายการ
■ อินเทอร์เฟซ LVDS สูงสุด 840 Mbps เครื่องส่งสัญญาณ (Tx), 875 Mbps Rx
■ รองรับอินเทอร์เฟซ DDR2 SDRAM สูงสุด 200 MHz
■ รองรับ QDRII SRAM และ DDR SDRAM สูงสุด 167 MHz
■ ลูปล็อกเฟส (PLL) สูงสุดแปดรายการต่ออุปกรณ์
■ นำเสนอในเกรดอุณหภูมิเชิงพาณิชย์และอุตสาหกรรม
