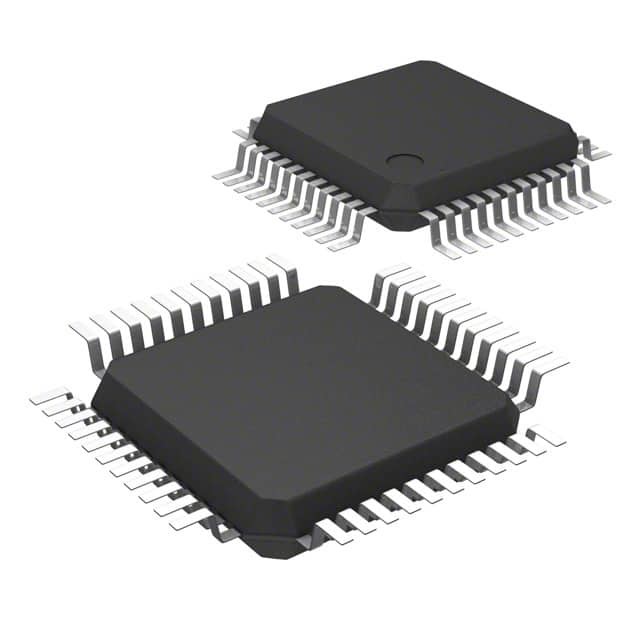

216K 24 บิต ADC IC Chip Surface Mount, 44LQFP AK5388AEQ Audio IC Chip



คำอธิบายทั่วไป

AK5388 เป็นตัวแปลงสัญญาณ A/D 4 แชนแนล 24 บิต 216kHz สำหรับระบบเสียงระดับไฮเอนด์โมดูเลเตอร์ใน AK5388 ใช้สถาปัตยกรรม Enhanced Dual Bit ของ AKM ทำให้ AK5388 มีความแม่นยำสูงและต้นทุนต่ำAK5388 มีช่วงไดนามิก 120dB และ 110dB S/N+D) และโหมดโมโนเสริมจะขยายช่วงไดนามิกเป็น 123dBตัวกรองดิจิทัลของ AK5388 มีสถาปัตยกรรม FIR ที่ปรับเปลี่ยนซึ่งลดความล่าช้าของกลุ่มในขณะที่ยังคงตอบสนองเฟสเชิงเส้นได้อย่างดีเยี่ยมดังนั้นอุปกรณ์นี้จึงเหมาะสำหรับการใช้งานด้านเสียงระดับมืออาชีพ รวมถึงการบันทึกเสียง การเพิ่มคุณภาพเสียง การประมวลผลเอฟเฟกต์ การ์ดเสียง และเครื่องรับ A/V ระดับไฮเอนด์ AK5388 มีจำหน่ายในแพ็คเกจ LQFP 44 พิน





คุณสมบัติ

อัตราการสุ่มตัวอย่าง: 8kHz ~ 216kHz
อินพุตดิฟเฟอเรนเชียลแบบเต็ม
S/(N+D): 110dB
DR, S/N: 120dB (โหมดโมโน: 123dB)
ฟิลเตอร์ดิจิตอลหน่วงเวลาสั้น (GD=12.6/fs)
•พาสแบนด์: 0~21.648kHz (@fs=48kHz)
•ระลอก: 0.01dB
•สต็อปแบนด์: 80dB
HPF ดิจิทัล
แหล่งจ่ายไฟ: 4.75 ~ 5.25V (อนาล็อก), 3.0 ~ 3.6V (ดิจิตอล)
รูปแบบเอาต์พุต: MSB 24 บิตที่สมเหตุสมผล, I2S หรือ TDM
Cascade TDM I/F: 8ch/48kHz, 4ch/96kHz, 4ch/192kHz
โหมดมาสเตอร์และสเลฟ
ธงล้น
การกระจายพลังงาน: 575 mW (@fs=48kHz)
แพ็คเกจ: 44pin LQFP
