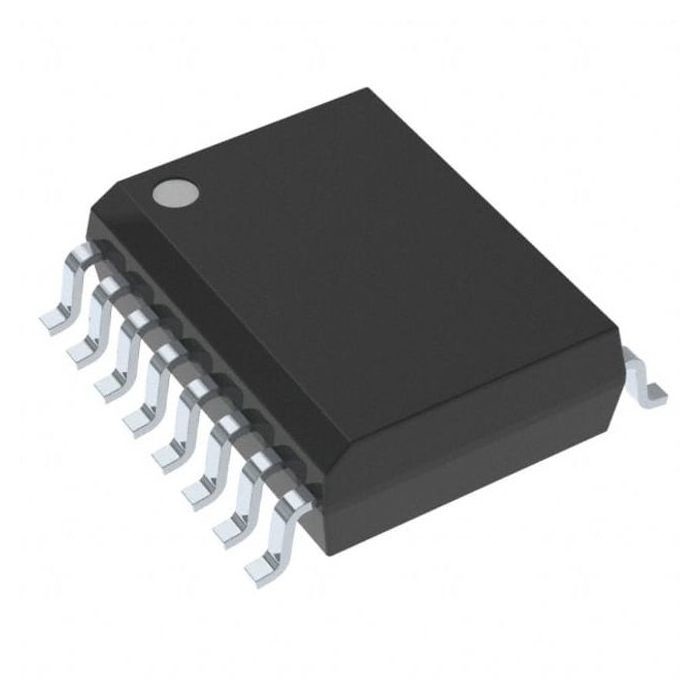

12 บิต SPI Data Acquisition IC AD7243ARZ V-OUT 16SOIC Analog Devices Inc.



คำอธิบายทั่วไป

AD7243 เป็นเอาต์พุตแรงดันไฟฟ้า 12 บิตที่สมบูรณ์ ตัวแปลงดิจิตอลเป็นอะนาล็อกพร้อมตัวขยายสัญญาณเอาต์พุตและการอ้างอิงแรงดันซีเนอร์บนชิป CMOS แบบเสาหินไม่จำเป็นต้องมีการตัดแต่งภายนอกเพื่อให้ได้ประสิทธิภาพตามที่ระบุ
เอาต์พุตแอมพลิฟายเออร์สามารถพัฒนา +10 V ข้ามโหลด 2 kΩช่วงแรงดันเอาต์พุตที่มีการทำงานของแหล่งจ่ายไฟเดี่ยวคือ 0 V ถึง +5 V หรือ 0 V ถึง +10 V ในขณะที่มีช่วงเอาต์พุตแบบไบโพลาร์ ±5 V เพิ่มเติมสำหรับการจ่ายไฟแบบคู่ช่วงจะถูกเลือกโดยใช้ตัวต้านทานอัตราขยายภายใน
รูปแบบข้อมูลเป็นไบนารีธรรมชาติในช่วงไบโพลาร์ทั้งคู่ ในขณะที่อาจเลือกรูปแบบไบนารีออฟเซ็ตหรือสองรูปแบบเสริมในช่วงไบโพลาร์มีฟังก์ชัน CLR ซึ่งตั้งค่าเอาต์พุตเป็น 0 V ทั้งในช่วงยูนิโพลาร์และในช่วงไบโพลาร์คอมพลีเมนต์ของทั้งสอง ขณะที่รูปแบบข้อมูลไบนารีออฟเซ็ต เอาต์พุตจะถูกตั้งค่าเป็น –REFINฟังก์ชันนี้มีประโยชน์ในการรีเซ็ตการเปิดเครื่องเนื่องจากช่วยให้เอาต์พุตสามารถตั้งค่าเป็นระดับแรงดันไฟฟ้าที่ทราบได้





คุณสมบัติ

12-Bit CMOS DAC พร้อม
การอ้างอิงแรงดันไฟฟ้าบนชิป
เครื่องขยายสัญญาณเอาต์พุต
สามช่วงเอาต์พุตที่เลือกได้
–5 V ถึง +5 V, 0 V ถึง +5 V, 0 V ถึง +10 V
อินเทอร์เฟซแบบอนุกรม
อัตราการอัปเดต DAC 300 kHz
ขนาดเล็ก: 16-Lead DIP หรือ SOIC
ความไม่เชิงเส้น: ±1/2 LSB TMIN ถึง TMAX
การกระจายพลังงานต่ำ: ทั่วไป 100 mW





แอปพลิเคชัน

การควบคุมกระบวนการ
ระบบอัตโนมัติอุตสาหกรรม
ระบบประมวลผลสัญญาณดิจิทัล
พอร์ตอินพุต/เอาต์พุต
