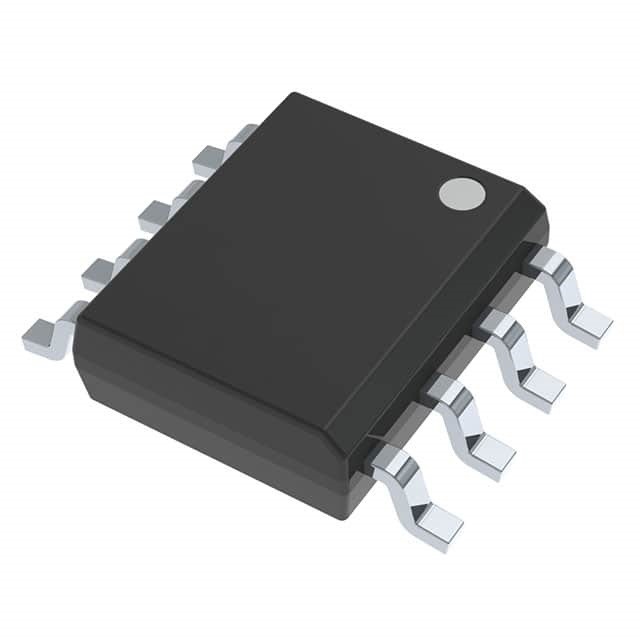

ชิป IC แอมพลิฟายเออร์ 700kHz ที่เสถียร LM358DR 2 วงจร 8SOIC Texas Instruments

คำอธิบาย

ตระกูล Universal Standard LM358 / 324 และ LM2904 / 2902 monolithic ICs รวมวงจร op-amp อิสระสองวงจรและตัวเก็บประจุชดเชยเฟสบนชิปตัวเดียว มีอัตราการขยายสูงและกินไฟต่ำ และมีช่วงแรงดันไฟฟ้าในการทำงานระหว่าง 3[V] และ 32 [V] (แหล่งจ่ายไฟเดียว)

คุณสมบัติ

1) ช่วงอุณหภูมิในการทำงาน
Commercial Grade LM358/324 family : 0[℃ ] ถึง + 70[℃ ]
Extended Industrial Grade ตระกูล LM2904/2902 : -40[℃ ] ถึง +125[℃ ]
2) ช่วงแรงดันไฟฟ้าที่ใช้งานได้กว้าง
+3[V] ถึง +32[V] (แหล่งจ่ายเดียว)
± 1.5[V] ถึง ± 16[V] (แหล่งจ่ายคู่)
3) กระแสไฟต่ำ
4) ช่วงแรงดันไฟฟ้าอินพุตโหมดทั่วไป รวมถึงกราวด์
5) ช่วงแรงดันไฟฟ้าอินพุตที่แตกต่างกันเท่ากับแรงดันไฟฟ้าสูงสุดที่กำหนด
6) เกนแรงดันสัญญาณขนาดใหญ่สูง
7) ช่วงแรงดันเอาต์พุตกว้าง

แอพพลิเคชั่น

• เครื่องซักผ้า เครื่องอบผ้า และตู้เย็น
• อินเวอร์เตอร์ไฟฟ้ากระแสสลับ สตริงอินเวอร์เตอร์ เซ็นทรัลอินเวอร์เตอร์ และ
ไดรฟ์ความถี่แรงดันไฟฟ้า
• เครื่องสำรองไฟ
• ระบบจุดขายอิเล็กทรอนิกส์
• หน่วยจ่ายไฟของเครือข่ายผู้ค้าและเซิร์ฟเวอร์
• เครื่องพิมพ์มัลติฟังก์ชั่น
• อุปกรณ์จ่ายไฟและที่ชาร์จมือถือ
• การควบคุมมอเตอร์: การเหนี่ยวนำไฟฟ้ากระแสสลับ, ไฟฟ้ากระแสตรงแบบแปรงถ่าน,
DC แบบไร้แปรง, แรงดันสูง, แรงดันต่ำ,
แม่เหล็กถาวร และสเต็ปเปอร์มอเตอร์
• เดสก์ท็อปพีซีและเมนบอร์ด
• เครื่องปรับอากาศทั้งภายในและภายนอกอาคาร
