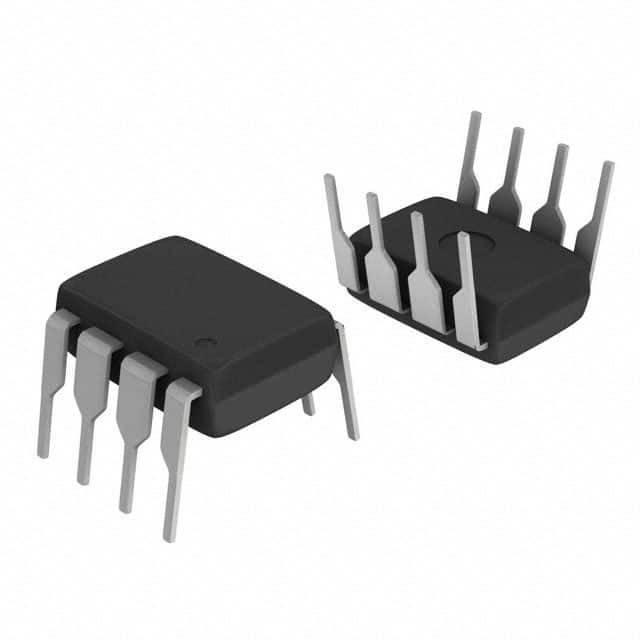

Multiscene 8 DIP IC OP AMP, 2 CIRCUIT LM358P ชิปขยายกำลัง

คำอธิบาย LM358P

วงจรเหล่านี้ประกอบด้วยวงจรชดเชยความถี่ภายในสูงและมีอัตราขยายสูงที่แยกจากกันซึ่งได้รับการออกแบบมาโดยเฉพาะเพื่อใช้งานจากแหล่งจ่ายไฟเดียวในช่วงแรงดันไฟฟ้าที่หลากหลายการระบายของแหล่งจ่ายไฟต่ำไม่ขึ้นกับขนาดของแรงดันไฟฟ้าของแหล่งจ่ายไฟ
พื้นที่การใช้งานประกอบด้วยแอมพลิฟายเออร์ทรานสดิวเซอร์ บล็อกเกน DC และวงจรออปแอมป์ทั่วไปทั้งหมด ซึ่งตอนนี้สามารถนำไปใช้ได้ง่ายขึ้นในระบบจ่ายไฟเดี่ยวตัวอย่างเช่น วงจรเหล่านี้สามารถจ่ายโดยตรงกับมาตรฐาน +5V ซึ่งใช้ในระบบลอจิก และจะจัดหาอุปกรณ์อิเล็กทรอนิกส์อินเทอร์เฟซที่จำเป็นได้อย่างง่ายดายโดยไม่ต้องใช้แหล่งจ่ายไฟเพิ่มเติมในโหมดเชิงเส้น ช่วงแรงดันไฟฟ้าโหมดทั่วไปของอินพุตรวมถึงกราวด์และแรงดันเอาต์พุตยังสามารถสวิงไปที่กราวด์ได้ แม้ว่าจะทำงานจากแรงดันไฟฟ้าของแหล่งจ่ายไฟเพียงตัวเดียว

คุณสมบัติ LM358P

■ ชดเชยความถี่ภายใน
■ เกนแรงดัน Dc ขนาดใหญ่: 100DB
■ แบนด์วิธกว้าง (Unity Gain): 1.1MHZ (ชดเชยอุณหภูมิ)
■ กระแสไฟจ่าย/OP ต่ำมาก (500µA) โดยไม่ขึ้นกับแรงดันไฟจ่าย
■ กระแสไบแอสอินพุตต่ำ: 20NA (ชดเชยอุณหภูมิ)
■ แรงดันออฟเซ็ตอินพุตต่ำ: 2MV
■ กระแสไฟฟ้าออฟเซ็ตอินพุตต่ำ: 2NA
■ ช่วงแรงดันไฟฟ้าโหมดทั่วไปของอินพุตรวมกราวด์
■ ช่วงแรงดันอินพุทดิฟเฟอเรนเชียลเท่ากับแรงดันของพาวเวอร์ซัพพลาย
■ แรงดันเอาต์พุตขนาดใหญ่แกว่ง 0v ถึง (VCC - 1.5V)

แอพพลิเคชั่น LM358P

• การเหนี่ยวนำไฟฟ้ากระแสสลับ, กระแสตรงแบบมีแปรงถ่าน, กระแสตรงแบบไร้แปรงถ่าน, แรงดันสูง, แรงดันต่ำ, แม่เหล็กถาวร และสเต็ปเปอร์มอเตอร์เป็นตัวอย่างของการควบคุมมอเตอร์ทั้งหมด
• เมนบอร์ดและเดสก์ท็อปพีซี
• เครื่องปรับอากาศทั้งภายในและภายนอก
• ตู้เย็น เครื่องซักผ้า และเครื่องอบผ้า
• ตัวแปลงความถี่แรงดันไฟฟ้า สตริงอินเวอร์เตอร์ เซ็นทรัลอินเวอร์เตอร์ และ AC อินเวอร์เตอร์
• เครื่องสำรองไฟ
• ระบบ POS (จุดขาย).
