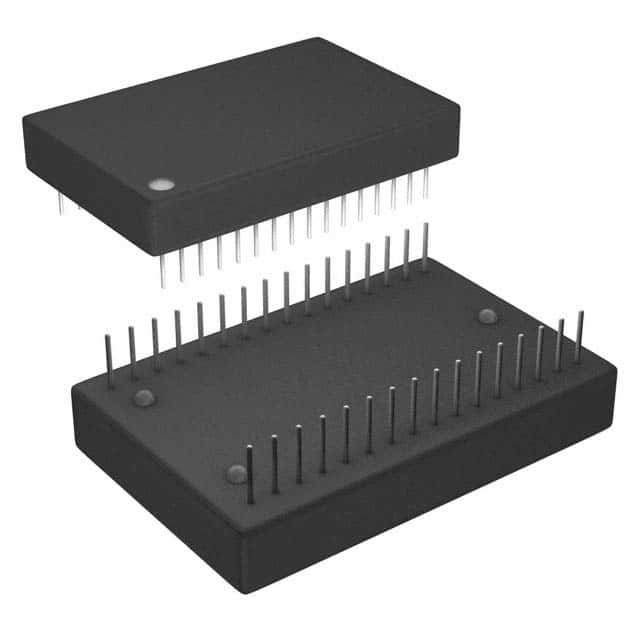

28EDIP IC นาฬิกาและเวลาจริง DS1286 IC นาฬิกาเรียลไทม์

คุณสมบัติ แอพพลิเคชั่น

คุณสมบัติ

ติดตามวินาที, นาที, ชั่วโมง, วัน, วันที่ของเดือน, เดือนและปี;การชดเชยปีอธิกสุรทินที่ถูกต้องเป็น 2100 ตัวจับเวลา Watchdog รีสตาร์ทโปรเซสเซอร์ที่ไม่อยู่ในการควบคุม ฟังก์ชันปลุก กำหนดเวลากิจกรรมที่เกี่ยวข้องกับเวลาจริง เซลล์พลังงานลิเธียมในตัวรักษาเวลา จ้องจับผิด RAM ผู้ใช้ และข้อมูลการเตือนภัย โปรแกรมขัดจังหวะและเอาต์พุตคลื่นสี่เหลี่ยมรักษา JEDEC 28 พิน รอยเท้า รีจิสเตอร์ทั้งหมดสามารถกำหนดแอดเดรสแยกกันได้ผ่านแอดเดรสและบัสข้อมูล ความแม่นยำดีกว่า ±1 นาที/เดือนที่ 25°C การบอกเวลานานกว่า 10 ปีในกรณีที่ไม่มี VCC 50 ไบต์ของ NV RAM ของผู้ใช้

- เอาต์พุตการขัดจังหวะ A (การระบายแบบเปิด) INTB (INTB) - เอาต์พุตการขัดจังหวะ B (การระบายแบบเปิด) A0-A5 - อินพุตแอดเดรส DQ0-DQ7 - อินพุต/เอาต์พุตข้อมูล CE - เปิดใช้งานชิป OE - เปิดใช้งานเอาต์พุต WE - เปิดใช้งานการเขียน VCC - +5 โวลต์ GND - กราวด์ - ไม่มีการเชื่อมต่อ SQW - เอาท์พุตคลื่นสี่เหลี่ยม

คำอธิบาย

DS1286 Watchdog Timekeeper เป็นนาฬิกาบอกเวลาจริง นาฬิกาปลุก ตัวจับเวลาจ้องจับผิด และตัวจับเวลาเป็นช่วงในแพ็คเกจ JEDEC DIP 28 พินDS1286 ประกอบด้วยแหล่งพลังงานลิเธียมในตัวและคริสตัลควอตซ์ซึ่งช่วยลดความจำเป็นในการใช้วงจรภายนอกใดๆข้อมูลที่อยู่ในรีจิสเตอร์ 64 แปดบิตสามารถอ่านหรือเขียนในลักษณะเดียวกับ RAM แบบคงที่แบบไบต์ไวด์ข้อมูลจะถูกรักษาไว้ใน Watchdog Timekeeper โดยวงจรควบคุมอัจฉริยะซึ่งจะตรวจจับสถานะของ VCC และเขียนปกป้องหน่วยความจำเมื่อ VCC เกินขีดจำกัดแหล่งพลังงานลิเธียมสามารถรักษาข้อมูลและเรียลไทม์ได้นานกว่า 10 ปีในกรณีที่ไม่มี VCCข้อมูล Watchdog Timekeeper ประกอบด้วยเสี้ยววินาที นาที ชั่วโมง วัน วันที่ เดือน และปีวันที่สิ้นเดือนจะเป็น 13 111999 โดยอัตโนมัติ

ปรับสำหรับเดือนที่มีน้อยกว่า 31 วัน รวมถึงการแก้ไขสำหรับปีอธิกสุรทินWatchdog Timekeeper ทำงานในรูปแบบใดรูปแบบหนึ่งหรือ 12 ชั่วโมงพร้อมตัวบ่งชี้ AM/PMตัวจับเวลาจ้องจับผิดให้หน้าต่างการเตือนและช่วงเวลาระหว่าง 0.01 วินาทีถึง 99.99 วินาทีการเตือนแบบเรียลไทม์ให้เวลาล่วงหน้าสูงสุดหนึ่งสัปดาห์

DS1286 ดำเนินการรอบการอ่านเมื่อใดก็ตามที่ WE (เปิดใช้งานการเขียน) ไม่ทำงาน (สูง) และ CE (เปิดใช้งานชิป) และ OE (เปิดใช้งานเอาต์พุต) ทำงานอยู่ (ต่ำ)ที่อยู่เฉพาะที่ระบุโดยอินพุตที่อยู่หกช่อง (A0-A5) กำหนดว่าจะเข้าถึงรีจิสเตอร์ใดจาก 64 รายการข้อมูลที่ถูกต้องจะพร้อมใช้งานสำหรับไดรเวอร์เอาต์พุตข้อมูลแปดตัวภายใน tACC (Access Time) หลังจากสัญญาณอินพุตแอดเดรสล่าสุดมีความเสถียร โดยมีเงื่อนไขว่าเวลาเข้าถึง CE และ OE เป็นไปตามที่กำหนดหากเวลาในการเข้าถึง OE และ CE ไม่เป็นไปตามเกณฑ์ การเข้าถึงข้อมูลจะต้องวัดจากสัญญาณที่เกิดขึ้นภายหลัง OE ) และพารามิเตอร์จำกัดคือ tCO สำหรับ CE หรือ toE สำหรับ OE แทนที่จะเป็นการเข้าถึงที่อยู่

อยู่ในโหมดการเขียนเมื่อใดก็ตามที่สัญญาณ WE (เปิดใช้งานการเขียนได้) และ CE (เปิดใช้งานชิป) อยู่ในสถานะใช้งาน (ต่ำ) หลังจากที่อินพุตแอดเดรสเสถียรขอบตกที่เกิดขึ้นหลังหรือ WE จะเป็นตัวกำหนดการเริ่มต้นของรอบการเขียนรอบการเขียนจะสิ้นสุดลงโดย CE หรือ WE ขอบที่เพิ่มขึ้นก่อนหน้านี้อินพุตที่อยู่ทั้งหมดจะต้องถูกต้องตลอดรอบการเขียนเราต้องกลับสู่สถานะสูงสุดสำหรับสถานะการกู้คืนขั้นต่ำ (tWR) ก่อนจึงจะสามารถเริ่มวัฏจักรอื่นได้ข้อมูลต้องถูกต้องบนบัสข้อมูลโดยมีการตั้งค่าข้อมูล (tDS) และเวลาพักข้อมูล (tDH) ที่เพียงพอตาม CE หรือ WE ขอบที่เพิ่มขึ้นก่อนหน้านี้สัญญาณควบคุม OE ไม่ควรใช้งาน (สูง) ในระหว่างรอบการเขียนเพื่อหลีกเลี่ยงความขัดแย้งของบัสอย่างไรก็ตาม หากเอาต์พุตบัสถูกเปิดใช้งาน ( CE และ OE ทำงานอยู่) เราจะปิดใช้งานเอาต์พุตใน tODW จากด้านที่ตกลงมา

Watchdog Timekeeper ให้ความสามารถในการทำงานเต็มรูปแบบเมื่อ VCC มากกว่า 4.5 โวลต์ และเขียนปกป้องเนื้อหาการลงทะเบียนที่ 4.25 โวลต์ทั่วไปข้อมูลจะถูกรักษาไว้โดยไม่มี VCC โดยไม่มีวงจรสนับสนุนเพิ่มเติมDS1286 ตรวจสอบ VCC อย่างต่อเนื่องหากแรงดันไฟฟ้าของแหล่งจ่ายลดลง Watchdog Timekeeper จะเขียนป้องกันตัวเองโดยอัตโนมัติ และอินพุตทั้งหมดไปยังรีจิสเตอร์จะกลายเป็น "Don't Care"ทั้ง INTA และ INTB (INTB) เป็นเอาต์พุตเดรนแบบเปิดการขัดจังหวะสองครั้งและนาฬิกาภายในยังคงทำงานต่อไปโดยไม่คำนึงถึงระดับของ VCCอย่างไรก็ตาม สิ่งสำคัญคือต้องทำประกันว่าตัวต้านทานแบบดึงขึ้นที่ใช้กับพินอินเทอร์รัปต์จะไม่ถูกดึงไปที่ค่าที่มากกว่า VCC 0.3Vเนื่องจาก VCC ต่ำกว่าประมาณ 3.0 โวลต์ วงจรสวิตชิ่งพลังงานจะเปิดแหล่งพลังงานลิเธียมเพื่อรักษานาฬิกาและการทำงานของข้อมูลตัวจับเวลาจำเป็นต้องประกันด้วยว่าในช่วงเวลานี้ (โหมดสำรองแบตเตอรี่) แรงดันไฟฟ้าที่ INTA และ INTB (INTB) จะไม่เกิน 3.0Vตลอดเวลา กระแสในแต่ละจุดไม่ควรเกินหรือ -1.0 mAอย่างไรก็ตาม หากเลือกโหมดแอ็คทีฟไฮสำหรับ INTB (INTB) พินนี้จะสูงเมื่อมี VCC เท่านั้นระหว่างการเปิดเครื่อง เมื่อ VCC สูงกว่าประมาณ 3.0 โวลต์ วงจรสวิตชิ่งกำลังจะเชื่อมต่อ VCC ภายนอกและตัดการเชื่อมต่อแหล่งพลังงานลิเธียมภายในการทำงานปกติสามารถกลับมาทำงานต่อได้หลังจาก VCC เกิน 4.5 โวลต์เป็นระยะเวลา 150 มิลลิวินาที

Watchdog Timekeeper มี 64 รีจิสเตอร์ซึ่งกว้าง 8 บิตซึ่งมีข้อมูลการบอกเวลา การเตือน การเฝ้าระวัง การควบคุม และข้อมูลทั้งหมดการลงทะเบียนนาฬิกา ปฏิทิน นาฬิกาปลุก และ Watchdog เป็นตำแหน่งหน่วยความจำซึ่งมีสำเนาข้อมูลภายนอก (ผู้ใช้เข้าถึงได้) และสำเนาภายในสำเนาภายนอกไม่ขึ้นกับฟังก์ชันภายใน เว้นแต่จะได้รับการอัปเดตเป็นระยะๆ โดยการถ่ายโอนสำเนาภายในที่เพิ่มขึ้นพร้อมกัน (ดูรูปที่ 1)บิตการลงทะเบียนคำสั่งได้รับผลกระทบจากทั้งฟังก์ชันภายในและภายนอกการลงทะเบียนนี้จะกล่าวถึงในภายหลังการลงทะเบียน RAM ขนาด 50 ไบต์สามารถเข้าถึงได้จากที่อยู่ภายนอกและบัสข้อมูลเท่านั้นRegisters และ A มีข้อมูลเวลาของวันและวันที่ (ดูรูปที่ 2)ข้อมูลเวลาของวันจะถูกเก็บไว้ใน BCDทะเบียน 3, 5 และ 7 มีข้อมูลการเตือนเวลาของวันข้อมูลการเตือนเวลาของวันถูกจัดเก็บไว้ใน BCDRegister B คือ Command Register และข้อมูลใน register นี้เป็นเลขฐานสองรีจิสเตอร์ C และ D เป็นเรจิสเตอร์ Watchdog Alarm และข้อมูลที่จัดเก็บไว้ในรีจิสเตอร์ทั้งสองนี้อยู่ใน BCDการลงทะเบียน E ถึง 3F เป็นไบต์ของผู้ใช้และสามารถใช้เพื่อเก็บข้อมูลตามดุลยพินิจของผู้ใช้
