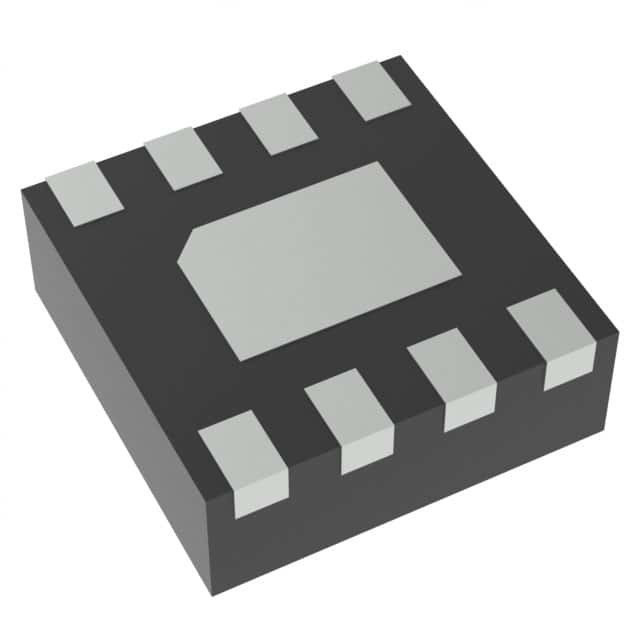

Surface Mount Clock Timing IC NB3L553MNR4G 200MHZ 8DFN ออนเซมิ



คำอธิบาย

NB3N511 เป็นตัวคูณสัญญาณนาฬิกาที่จะสร้างหนึ่งในเก้าเอาต์พุตแบบเลือกได้ของความถี่อินพุตผ่านอินพุตแบบเลือกระดับ 3 อินพุตสองตัว (S0, S1)ยอมรับคริสตัลโหมดพื้นฐานมาตรฐานหรือสัญญาณนาฬิกาอ้างอิงภายนอกเทคนิคการออกแบบ Phase−Locked−Loop (PLL) ถูกนำมาใช้เพื่อสร้าง Jitter ต่ำ สัญญาณนาฬิการะดับ TTL สูงถึง 200 MHz พร้อมรอบการทำงาน 50%มีพินเอาต์พุตเปิดใช้งาน (OE) ให้ไว้ และเมื่อกำหนดให้ต่ำ เอาต์พุตสัญญาณนาฬิกาจะเข้าสู่สถานะไตร-สถานะ (อิมพีแดนซ์สูง)โดยทั่วไปจะใช้ NB3N511 ในระบบอิเล็กทรอนิกส์เพื่อทดแทนออสซิลเลเตอร์คริสตัลที่คุ้มค่า





คุณสมบัติ

• ความถี่เอาต์พุตสัญญาณนาฬิกาสูงถึง 200 MHz
• ตัวคูณที่เลือกได้เก้าตัวของความถี่อินพุต
• ช่วงการทำงาน: VDD = 3.3 V ±10% หรือ 5.0 V ±5%
• เอาต์พุต Jitter ต่ำ 25 ps One Sigma (rms)
• ข้อผิดพลาดในการคูณสัญญาณนาฬิกาเป็นศูนย์ ppm
• รอบการทำงานเอาท์พุต 45% - 55%
• เอาต์พุต TTL/CMOS พร้อมไดรฟ์ระดับ TTL 25 mA
• ช่วงอินพุตคริสตัลอ้างอิง 5 − 32 MHz
• ช่วงความถี่สัญญาณนาฬิกาอินพุต 1 − 50 MHz
• OE เปิดใช้งานเอาต์พุตด้วยเอาต์พุต Tri−State
• 8−พิน SOIC
• ช่วงอุณหภูมิอุตสาหกรรม −40°C ถึง +85°C
• อุปกรณ์เหล่านี้เป็นอุปกรณ์ที่ไม่มี Pb−
