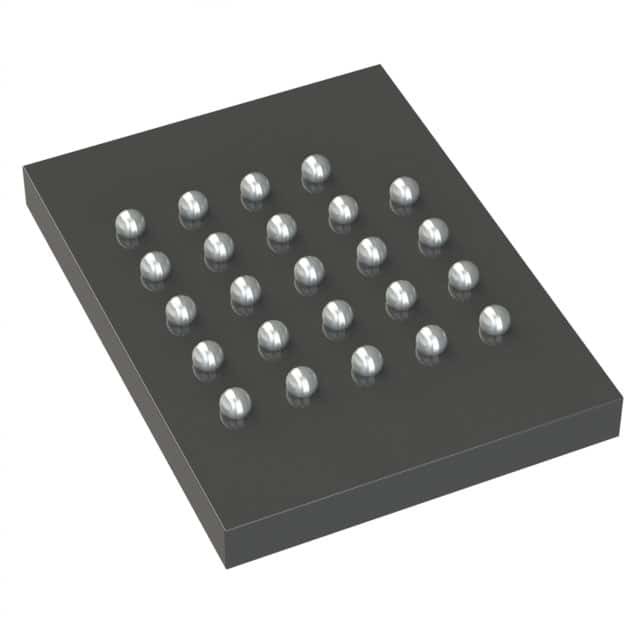

S25FL256SAGBHIA10 IC FLASH 256MBIT SPI/QUAD 24BGA เทคโนโลยี Infineon

คําอธิบายทั่วไป

อุปกรณ์ Spansion S25FL128S และ S25FL256S เป็นผลิตภัณฑ์ความทรงจํา flash ที่ไม่ลุกล้า โดยใช้:
■ เทคโนโลยี MirrorBit - ที่เก็บข้อมูลสองบิตในแต่ละทรานซิสเตอร์
■ อาร์คิเทคเนอร์ Eclipse - ที่ปรับปรุงการทํางานของโปรแกรมและลบ
■ ลิทโกรฟีกระบวนการ 65 nm

ครอบครัวของอุปกรณ์นี้เชื่อมต่อกับระบบโฮสต์ ผ่านอินเตอร์เฟซส่วนนอกลําดับ (SPI)การเข้าและการออกแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบ SPI (SIngle I/O หรือ SIO) ได้รับการสนับสนุน เช่นเดียวกับการสั่งแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบสองบิต (Dual I/O หรือ DIO) และสี่บิต (Quad I/O หรือ QIO)อินเตอร์เฟซความกว้างหลายตัวนี้เรียกว่า SPI Multi-I/O หรือ MIO นอกจากนี้ครอบครัว FL-S ยังเพิ่มการสนับสนุนการอ่านคําสั่ง Double Data Rate (DDR) สําหรับ SIO, DIO,และ QIO ที่โอนที่อยู่และอ่านข้อมูลบนขอบทั้งสองของนาฬิกา.

สถาปัตยกรรม Eclipse มี Page Programming Buffer ที่อนุญาตให้โปรแกรมได้ถึง 128 คํา (256 ไบท์) หรือ 256 คํา (512 ไบท์) ในการปฏิบัติงานหนึ่งครั้งส่งผลให้การเขียนโปรแกรมและการลบที่มีประสิทธิภาพเร็วกว่าโปรแกรม SPI หรือการลบอัลการิทึมรุ่นก่อน.
การดําเนินโค้ดโดยตรงจากฟลัชเมมรี่มักเรียกว่า Execute-In-Place หรือ XIP โดยการใช้อุปกรณ์ FL-S ที่มีอัตราเวลาที่สูงกว่าที่สนับสนุน โดยใช้คําสั่ง QIO หรือ DDR-QIOอัตราการถ่ายทอดการอ่านคําสั่งสามารถตรงกับหรือเกินอินเตอร์เฟซปาเลลแบบดั้งเดิม, ความจําแฟลชที่ไม่สมองกัน หรือไม่
ผลิตภัณฑ์ S25FL128S และ S25FL256S ให้ความหนาแน่นสูง พร้อมกับความยืดหยุ่นและการทํางานอย่างรวดเร็วที่ต้องการโดยการใช้งานที่ผสมผสานหลายชนิดและการเก็บข้อมูล.

ลักษณะ

■ ความหนาแน่น
128 Mbits (16 Mbytes)
256 Mbits (32 Mbytes)
■ อินเตอร์เฟซส่วนจํากัด (SPI)
✅ SPI Clock polarity และโหมดระยะ 0 และ 3
✅ ตัวเลือกอัตราการส่งข้อมูลแบบสองแบบ (DDR)
การแก้ไขขยาย: ตัวเลือกที่อยู่ 24 หรือ 32 บิต
✓ ซีเรียล คอมเมนต์เซ็ท และฟุตแพรนท์ ที่เข้ากันได้กับ S25FL-A
ครอบครัว S25FL-K และ S25FL-P SPI
✅ Multi I/O Command set และ footprint ที่เข้ากันได้กับ
ครอบครัว S25FL-P SPI
■ อ่านคําสั่ง
✅ DDR ปกติ, เร็ว, สอง, สี่, เร็ว, DDR สอง, สี่
AutoBoot - เปิดหรือรีเซ็ตและดําเนินการอ่านปกติหรือ Quad
คําสั่งโดยอัตโนมัติที่ที่อยู่ที่คัดเลือก
ข้อมูลของ Common Flash Interface (CFI) สําหรับข้อมูลการตั้งค่า
■ การเขียนโปรแกรม (1.5 Mbytes/s)
256 หรือ 512 ไบท์ ช่องทางการวางโปรแกรมหน้า
การเขียนโปรแกรมหน้า Quad-Input (QPP) สําหรับระบบเวลาช้า
■ การลบ (0.5 ถึง 0.65 Mbit/s)
ตัวเลือกขนาดภาคไฮบริด - ชุดฟิสิกอลของภาค 32 4kbyte
ในด้านบนหรือด้านล่างของพื้นที่ที่อยู่ด้วยภาคที่เหลือทั้งหมดของ
64 kbyte เพื่อความเข้ากันได้กับอุปกรณ์ S25FL รุ่นก่อน
การเลือกภาคแบบเดียวกัน - ดําเนินการลบ 256-kbyte blocks สําหรับโปรแกรมเสมอ
ความเหมาะสมกับความหนาแน่นสูงและอุปกรณ์ในอนาคต
■ การ จักรยาน ความ อด ทน
100,000 โปรแกรม-ลบ จักรยานในภาคใด ๆ แบบ
■ การเก็บข้อมูล
✅ การเก็บข้อมูล 20 ปี
■ ปลอดภัย
โปรแกรมหนึ่งครั้ง (OTP) แอเรอรี่ 1024 ไบท์
การป้องกันบล็อก:
บิตบันทึกสถานะเพื่อควบคุมการป้องกันโปรแกรมหรือ
การลบกลุ่มภาคที่ติดต่อกัน
✓ ตัวเลือกการควบคุมฮาร์ดแวร์และซอฟต์แวร์
การป้องกันภาคที่พัฒนา (ASP)
การป้องกันภาคส่วนตัวที่ควบคุมด้วยรหัสเริ่มต้นหรือรหัสผ่าน
■ Spansion® 65 nm MirrorBit เทคโนโลยีกับ Eclipse TM สถาปัตยกรรม
■ กระแสไฟฟ้าไฟฟ้าแกน: 2.7V ถึง 3.6V
■ ความดันไฟฟ้า I/O: 1.65V ถึง 3.6V
✅ กล่อง SO16 และ FBGA
■ ระยะอุณหภูมิ:
อุตสาหกรรม (-40 °C ถึง + 85 °C)
รถยนต์ในห้อง (-40 °C ถึง +105 °C)
■ แพ็คเกจ (หมดไร้ Pb)
✅ SOIC 16 โลหะ (300 ml)
️ WSON 6 x 8 มิลลิเมตร
✅ BGA-24 6 x 8 มิลลิเมตร
✅ 5 x 5 ลูก (FAB024) และ 4 x 6 ลูก (FAC024) ตัวเลือกการก้าวเท้า
