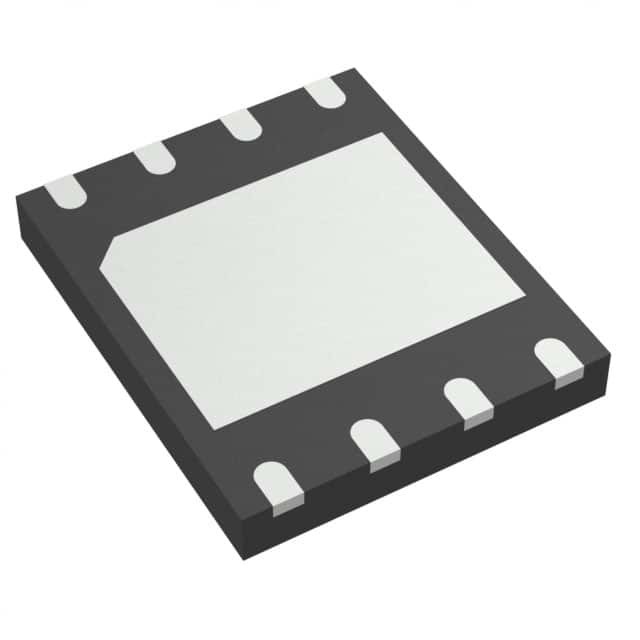

W25Q80DVZPIG IC FLASH 8MBIT SPI/QUAD 8WSON วินบอนด์ อิเล็กทรอนิกส์

คําอธิบายทั่วไป

เบอร์ความทรงจําแบบชะตุกระจายไฟฟ้า W25Q80DV (8M-bit) ให้บริการเป็นทางออกสําหรับระบบที่มีพื้นที่ จํากัด, ปินและพลังงานซีรี่ย์ 25Q ให้ความยืดหยุ่นและการทํางานที่กว้างเกินอุปกรณ์ Flash ซีเรียลทั่วไป. พวกเขาเป็นที่เหมาะสมสําหรับการแชดโควดไปยัง RAM, การดําเนินการโค้ดโดยตรงจาก Dual / Quad SPI (XIP) และการเก็บเสียง, ข้อความและข้อมูล. อุปกรณ์ทํางานบน 2.7V เดียวไป 3.พลังงานพลังงาน 6 วอลต์ที่มีการบริโภคไฟฟ้าที่ต่ําถึง 1μA สําหรับการปิดไฟฟ้าอุปกรณ์ทั้งหมดถูกนําเสนอในแพคเกจที่ประหยัดพื้นที่
แอเรอ W25Q80DV ได้จัดเป็น 4,096 หน้าที่สามารถเขียนโปรแกรมได้ โดยมีขนาด 256 ไบท แต่ละหน้า สามารถเขียนโปรแกรมได้สูงสุด 256 ไบทพร้อมกัน หน้าสามารถลบได้เป็นกลุ่ม 16 หน้า (ลบภาค 4KB)กลุ่มของ 128 (32KB การลบบล็อก), กลุ่มของ 256 (64KB แผงลบ) หรือชิปทั้งใบ (ชิปลบ). W25Q80DV มี 256 ภาคลบและ 16 แผงลบตามลําดับ.ภาคขนาดเล็ก 4KB ทําให้มีความยืดหยุ่นมากขึ้นในแอพลิเคชั่นที่ต้องการการเก็บข้อมูลและพารามิเตอร์(ดูรูป 2)
W25Q80DV รองรับการใช้งานของระบบอินเตอร์เฟซส่วนจํากัดแบบมาตรฐาน (Serial Peripheral Interface) (SPI) และการออกแบบ Dual/Quad ที่มีประสิทธิภาพสูง รวมถึงระบบ SPI I/O แบบ Dual/Quad: ชิปเลือก, ซีเรียล คล็อค, ซีเรียล DATA I/O0 (DI), I/O1 (DO),I/O2 (/WP) และ I/O3 (/HOLD) SPI clock frequencies of up to 104MHz are supported allowing equivalent clock rates of 208MHz (104MHz x 2) for Dual I/O and 416MHz (104MHz x 4) for Quad I/O when using the Fast Read Dual/Quad I/O instructionsอัตราการโอนข้อมูลเหล่านี้สามารถทําผลงานได้มากกว่าความจําแบบ 8 และ 16 บิตแบบปาราเลล แฟลชการควบคุมเรียงลําดับด้านล่างหรือที่สมบูรณ์, ให้ความยืดหยุ่นในการควบคุมเพิ่มเติม. นอกจากนี้, อุปกรณ์รองรับ JEDEC การจําแนกผู้ผลิตมาตรฐานและอุปกรณ์ด้วยหมายเลขลําดับเฉพาะ 64 บิต.

ลักษณะ

● ครอบครัวของความทรงจํา SpiFlash
W25Q80DV: 8M-bit/1M-byte (1,048,576)
256-ไบท์ต่อหน้าที่สามารถเขียนโปรแกรมได้
✅ SPI มาตรฐาน: CLK,/CS,DI,DO,/WP,/Hold
✓ SPI สองสาย: CLK, /CS, IO0, IO1, /WP, /Hold
¢ Quad SPI: CLK, /CS, IO0, IO1, IO2, IO3
¢ ภาค 4KB แบบเดียวกัน บล็อก 32KB และ 64KB
● แฟลช ซีเรียล ที่มีประสิทธิภาพสูงสุด
✅ นาฬิกา SPI สอง/สี่ระดับ 104MHz
✅ 208/416MHz เท่ากับ SPI สอง/สี่
อัตราการโอนข้อมูลต่อเนื่อง 50MB/s
● โปรแกรม และ แฮร์ดแวร์ ป้องกัน การ เขียน
ป้องกันความจําทั้งหมดหรือส่วนหนึ่ง
เปิด/ปิดการป้องกันด้วย /WP pin
✅ การป้องกันเรียงชั้นบนหรือชั้นล่าง
●สถาปัตยกรรมยืดหยุ่นที่มีภาค 4KB
️ การลบภาคเดียวกัน/บล็อก (4/32/64-kbytes)
โปรแกรม 1 ถึง 256 ไบท์ < 0.8ms
️ลบ / โปรแกรม หยุดและต่อเนื่อง
กว่า 100,000 รอบลบ / เขียน
การเก็บข้อมูลนานกว่า 20 ปี
● พลังงาน ต่ํา ระยะ อุณหภูมิ ที่ กว้าง
ราคาที่ถูกกําหนด
√ < 1μA พลังงานปิด (ประมาณ)
● แพคเกจที่ประหยัดในพื้นที่ (1):
8 ปิน SOIC 150 มิล / 208 มิล VSOP 150 มิล
8 แพด WSON 6x5-mm, USON 2x3-mm
8 ปิน PDIP 300 มิล
✅ WLCSP 8 ลูก
️ ติดต่อ Winbond สําหรับ KGD และตัวเลือกอื่น ๆ
