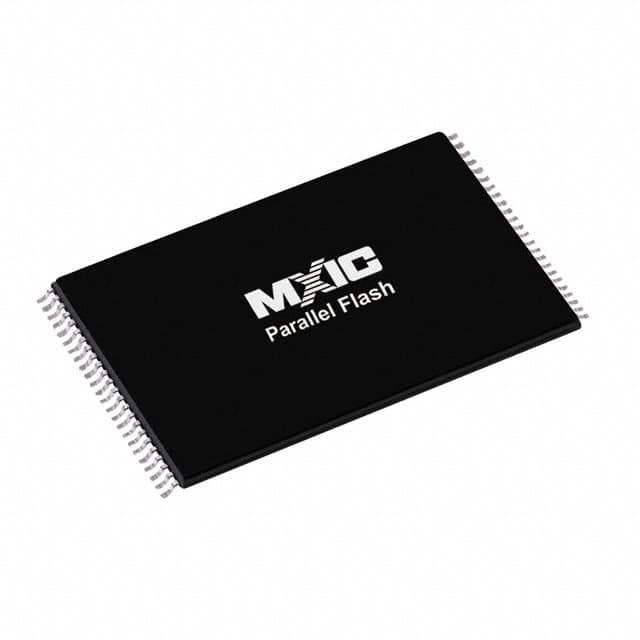

MX29F200CBTI-70G IC FLASH 2MBIT PARALLEL 48TSOP แมคโรนิกซ์

ลักษณะ

ลักษณะทั่วไป
• การทํางานของเครื่องพลังงานเดียว
- 4.5 ถึง 5.5 โวลต์สําหรับการอ่าน การลบ และการทํางานของโปรแกรม
• 262,144 x 8 / 131,072 x 16 สามารถเปลี่ยน
• สถาปัตยกรรมภาคบูท
- T = ภาคบูทบน
- B = ภาคบูทด้านล่าง
•โครงสร้างภาค
- 16K-Byte x 1, 8K-Byte x 2, 32K-Byte x 1 และ 64K-Byte x 3
• การคุ้มครองภาค
- วิธีการฮาร์ดแวร์ในการปิดการรวมภาคใด ๆ จากโปรแกรมหรือลบการดําเนินงาน
- เซ็กเตอร์ชั่วคราวที่ไม่คุ้มกัน อนุญาตให้มีการเปลี่ยนแปลงรหัสในเซ็กเตอร์ที่ล็อค
• ป้องกันการล็อค-อัพ 100mA จาก -1V ถึง Vcc + 1V
• สอดคล้องกับมาตรฐาน JEDEC
- ปินออตและโปรแกรมที่เข้ากันได้กับเครื่องพลังงานเดียว แฟลช

การแสดง
• มีประสิทธิภาพสูง
- เวลาเข้าถึง: 70/90 ns
- Byte/Word ระยะเวลาโปรแกรม: 9us/11us (ทั่วไป)
- เวลาลบ: 0.7 วินาที/ภาค, 4 วินาที/ชิป (ปกติ)
• ใช้พลังงานน้อย
- กระแสการอ่านที่ทํางานต่ํา: 40mA (สูงสุด) ที่ 5MHz
- กระแสรอคอยต่ํา: 1uA (ทั่วไป)
• ขั้นต่ํา 100,000 การลบ / โปรแกรม
• การเก็บข้อมูล 20 ปี

คุณสมบัติของซอฟต์แวร์

• ลบ หยุด/ลบรีวิว
- ยกเลิกการลบภาคในการอ่านข้อมูลจากหรือโปรแกรมข้อมูลไปยังภาคอื่นที่ไม่ได้ถูกลบ
• สถานะ ตอบ
- Data# Polling & Toggle bit ให้การตรวจพบของโปรแกรมและลบการดําเนินงานสําเร็จ

คุณสมบัติของฮาร์ดแวร์
• เตรียมพร้อม/ทํางาน# (RY/BY#) Output
- ให้วิธีการฮาร์ดแวร์ในการตรวจพบโปรแกรมและลบการดําเนินงานสําเร็จ
• การรีเซ็ตฮาร์ดแวร์ (RESET#)
