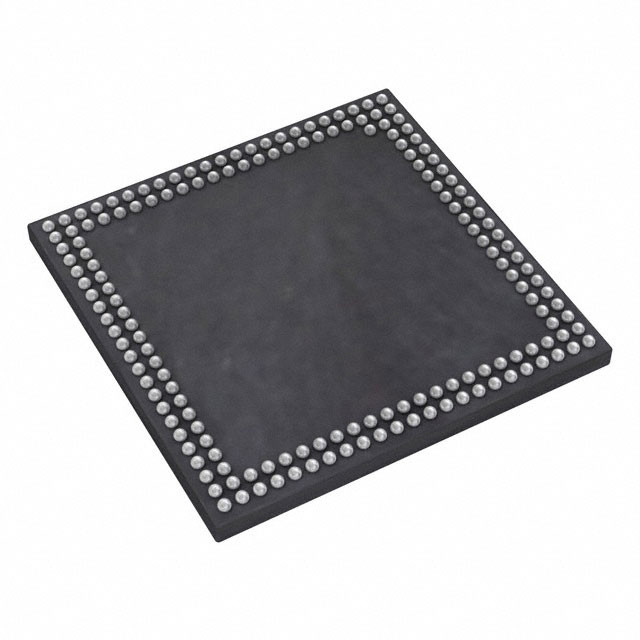

MT29C4G48MAZBBAKB-48 IT IC FLASH RAM 4GBIT PAR 168WFBGA บริษัทไมโครน เทคโนโลยี

ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
ประเภทหน่วยความจำ | ไม่ระเหย, ระเหยได้ | รูปแบบหน่วยความจำ | แฟลช, แรม |
---|---|---|---|
เทคโนโลย | แฟลช - NAND, LPDRAM มือถือ | ขนาดหน่วยความจำ | 4Gbit (NAND), 2Gbit (LPDRAM) |
องค์การหน่วยความจำ | 256M x 16 (NAND), 128M x 16 (LPDRAM) | อินเทอร์เฟซหน่วยความจำ | ขนาน |
ความถี่นาฬิกา | 208 เมกะเฮิรตซ์ | เขียนรอบเวลา - Word, หน้า | - |
เข้าถึงเวลา | - | โลเตจ - การให้บริการ | 1.7V~1.95V |
อุณหภูมิการทํางาน | -40 °C ~ 85 °C (TA) | ประเภทการติดตั้ง | การติดตั้งพื้นผิว |
กล่อง / กระเป๋า | 168-ดับเบิลยูเอฟบีจีเอ | แพ็คเกจอุปกรณ์ของผู้จําหน่าย | 168-WFBGA (12x12) |
