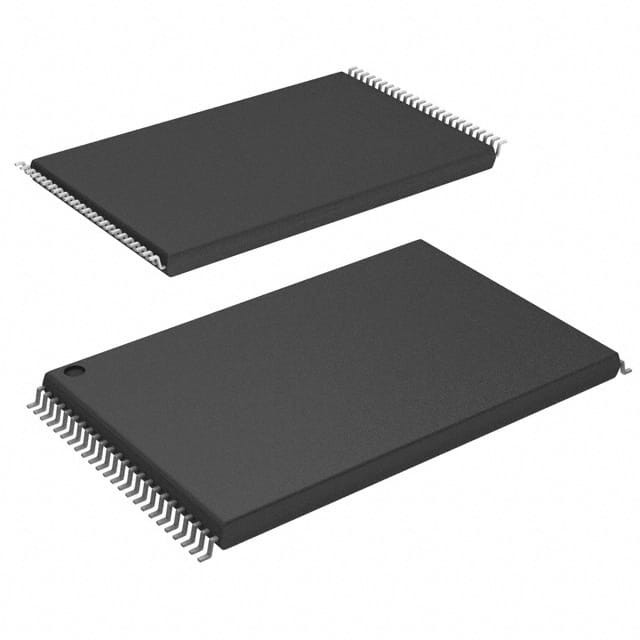

S29GL064S70TFI040 IC FLASH 64MBIT PARALLEL 48TSOP เทคโนโลยี Infineon

คําอธิบายทั่วไป

ครอบครัวของอุปกรณ์ S29GL-N เป็นความจํา Flash ขนาด 3.0 โวลต์ ที่ผลิตโดยใช้เทคโนโลยี MirrorBit 110 nm. S29GL064N เป็นอุปกรณ์ขนาด 64 Mb จัดเป็น 4,194คําว่า 304 คํา หรือ 8 คํา388S29GL032N เป็นอุปกรณ์ขนาด 32 MB จัดเป็น 2097152 คํา หรือ 4 คํา194,304 ไบท์ ขึ้นอยู่กับหมายเลขรุ่น อุปกรณ์มีบัสข้อมูลขนาด 16 บิตเท่านั้น หรือบัสข้อมูลขนาด 16 บิต ที่สามารถทํางานเป็นบัสข้อมูลขนาด 8 บิตด้วยการใช้ BYTE# inputอุปกรณ์สามารถเขียนโปรแกรมได้ทั้งในระบบโฮสต์หรือในโปรแกรม EPROM มาตรฐาน.

ลักษณะที่แตกต่างกัน

ข้อดีทางสถาปัตยกรรม
■ การทํางานแบบเดียว
■ ผลิตด้วยเทคโนโลยีกระจกกระจก 110 nm
■ เขตภาคซิลิคอนที่ปลอดภัย
✅ภาค 128 คํา/ 256 ไบท เพื่อการระบุตัวอย่างอย่างที่มั่นคงและถาวร ผ่านเลขลําดับอิเล็กทรอนิกส์สุ่ม 8 คํา/16 ไบท ที่เข้าถึงได้ผ่านลําดับคําสั่ง
โปรแกรมและล็อคในโรงงานหรือโดยลูกค้า
■ โครงสร้างภาคยืดหยุ่น
64Mb (รุ่นภาคแบบเดียวกัน): ร้อยสองสิบแปด 32 Kword (64 KB)
64 Mb (รุ่นภาคบูท): ร้อยสองสิบเจ็ด 32 Kword (64 KB) ภาค + สี่ 4Kword (8KB) ภาคบูท
32 Mb (รุ่นภาคเดียวกัน) 64 32Kword (64 KB)
32 Mb (รุ่นภาคบูท): 63 32Kword (64 KB) ภาค + 8 4Kword (8KB) ภาคบูท
■ การควบคุม OTM
ระดับการเข้าทั้งหมด (ระดับการเข้าที่อยู่, การควบคุม, และระดับการเข้า DQ) และผลิตถูกกําหนดโดยความตึงเครียดในการเข้า VIO ระยะ VIO คือ 1.65 ถึง VCC
■ ความเหมาะสมกับมาตรฐาน JEDEC
ให้ความสอดคล้องกับโปรแกรมสําหรับไฟฟ้าไฟฟ้าเดียวและคุ้มกันการเขียนที่ไม่ตั้งใจ
■ 100,000 รอบการลบตามสาขา
■ การเก็บข้อมูล 20 ปี

คุณลักษณะการทํางาน

■ ผลงานสูง
เวลาการเข้าถึง 90 นิเซนต์
️ 8 คํา / 16 ไบท์
เวลาอ่านหน้า 25 ns
✅ 16 คํา / 32 ไบท์ เขียนพัฟเฟอร์ที่ลดเวลาการเขียนโปรแกรมโดยรวมสําหรับการอัพเดทหลายคํา

■ การบริโภคพลังงานต่ํา

25 mA กระแสการอ่านเริ่มต้นทั่วไป, 1 mA กระแสการอ่านหน้าทั่วไป
✅ 50 mA ไฟฟ้าลบ/โปรแกรมทั่วไป
อัตราการกระแสไฟฟ้าแบบ standby 1 μA
■ ตัวเลือกของแพคเกจ
✅ 48 ปิน TSOP
✅ 56 ปิน TSOP
64 ลูก บีจีเอเสริม
48 บอล BGA

คุณสมบัติของซอฟต์แวร์และฮาร์ดแวร์

■ ลักษณะของซอฟต์แวร์
การป้องกันภาคที่พัฒนา: ให้การป้องกันภาคที่คงอยู่ และการป้องกันภาครหัสผ่าน
โปรแกรม Suspend & Resume: อ่านภาคอื่น ๆ ก่อนการดําเนินการโปรแกรมจะเสร็จสิ้น
อีเรส สปันด์ แอนด์ รีสูม: อ่าน / โปรแกรมภาคอื่น ๆ ก่อนการดําเนินการลบจะเสร็จสิ้น
¢ Data# polling & toggle bits ให้สถานะ
สอดคล้องกับ CFI (Common Flash Interface): ทําให้ระบบโฮสต์สามารถระบุและรองรับอุปกรณ์ฟลัชหลายตัว
✅ คําสั่ง Unlock Bypass Program ลดเวลาในการเขียนโปรแกรมหลายคํา
■ ลักษณะของฮาร์ดแวร์
การเข้า WP#/ACC เร็วเวลาการเขียนโปรแกรม (เมื่อแรงดันสูงถูกนําไปใช้) สําหรับการผ่านที่ใหญ่กว่าระหว่างการผลิตระบบป้องกันภาคแรกหรือภาคสุดท้าย ไม่ว่าจะเป็นการตั้งค่าการป้องกันภาคในแบบแบบภาคแบบเดียวกัน
¢ การตั้งค่าใหม่ของอุปกรณ์ (RESET#)
การออกเสียง Ready/Busy# (RY/BY#) จะตรวจจับการเสร็จสิ้นของวัฏจักรโปรแกรมหรือลบ
