W25Q128JVCIQ TR IC FLASH 128MBIT SPI 24TFBGA วินบอนด์ อิเล็กทรอนิกส์

คําอธิบายทั่วไป

เบอร์ความทรงจําแบบ Flash ซีเรียล W25Q128BV (8M-bit) ให้บริการเป็นทางออกในการเก็บข้อมูลสําหรับระบบที่มีพื้นที่ จํากัด, ปินและพลังงานซีรี่ย์ 25Q ให้ความยืดหยุ่นและการทํางานที่กว้างเกินอุปกรณ์ Flash ซีเรียลทั่วไป. พวกเขาเป็นที่เหมาะสมสําหรับการแชดโควดไปยัง RAM, การดําเนินการโค้ดโดยตรงจาก Dual / Quad SPI (XIP) และการเก็บเสียง, ข้อความและข้อมูล. อุปกรณ์ทํางานบน 2.7V เดียวไป 3.พลังงานพลังงาน 6 วอลต์ที่มีการบริโภคไฟฟ้าที่ต่ําสุด 4mA ในขณะที่กําลังทํางานและ 1μA ในขณะที่กําลังทํางาน.

ลักษณะ

• ครอบครัวของความทรงจํา SpiFlash
W25Q128BV: 128M-bit/16M-byte
256-ไบท์ต่อหน้าที่สามารถเขียนโปรแกรมได้
✅ SPI มาตรฐาน: CLK, /CS, DI, DO, /WP, /Hold
✓ SPI สองสาย: CLK, /CS, IO0, IO1, /WP, /Hold
¢ Quad SPI: CLK, /CS, IO0, IO1, IO2, IO3
• แฟลชแบบเรียงลําดับที่มีประสิทธิภาพสูงสุด
✅ 104/70MHz นาฬิกา SPI Output / Quad
✅ 208/280MHz เทียบเท่า Dual / Quad SPI
อัตราการโอนข้อมูลต่อเนื่อง 35MB/s
ขนาดความเร็วสูงถึง 5 เท่าของ Serial Flash
กว่า 100,000 การลบ / โปรแกรมวงจร
การเก็บข้อมูลนานกว่า 20 ปี
• มีประสิทธิภาพ ระบบอ่านต่อเนื่อง
ค่าใช้จ่ายด้านการสอนที่ต่ํา
อ่านต่อเนื่องด้วย 8/16/32/64-Byte Wrap
✅ ใช้เวลาเพียง 8 ชั่วโมง เพื่อแก้ไขความทรงจํา
ออนไลน์ อนุญาตการทํางาน XIP (การดําเนินการในสถานที่)
อัตราการทํางานที่ดีกว่า X16 Parallel Flash
• พลังงานต่ํา ระยะอุณหภูมิที่กว้าง
ราคาที่ถูกกําหนด
อัตราการทํางาน 4mA < 1μA อัตราการทํางาน
ระยะการทํางาน -40 °C ถึง +85 °C
• สถาปัตยกรรมยืดหยุ่นที่มีภาค 4KB
✅ การลบภาคเดียวกัน/บล็อก (4K/32K/64K-Byte)
โปรแกรม 1 ถึง 256 ไบท์
️ลบ / โปรแกรม หยุดและต่อเนื่อง
• ลักษณะความปลอดภัยที่ระดับสูง
โปรแกรมและฮาร์ดแวร์ Write-Protect
ป้องกันระบบสมบูรณ์แบบ 4KB
การป้องกันระบบล็อคดาวน์ และระบบ OTP
เลขลําดับเฉพาะ 64 บิตสําหรับอุปกรณ์แต่ละเครื่อง
รายการพารามิเตอร์ที่สามารถค้นพบได้ (SFDP)
รีจิสเตอร์ความปลอดภัย 3X256-ไบท์ที่มีล็อค OTP
บิตบันทึกสถานะความลุกล้าและไม่ลุกล้า
• แพคเกจที่ประหยัดพื้นที่
✅ 8 แพด WSON 8x6-mm
✅ 16 ปิน SOIC 300 มิล

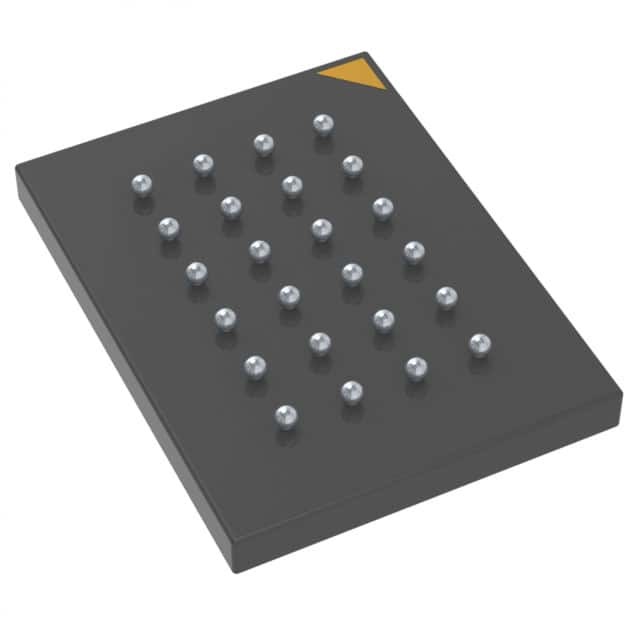

24 ลูก TFBGA 8x6 มม.
️ ติดต่อ Winbond สําหรับ KGD และตัวเลือกอื่น ๆ
