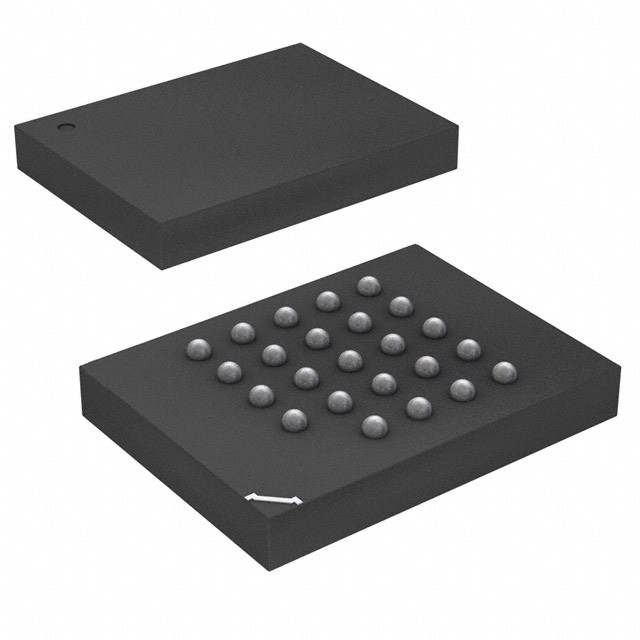

MX25L51245GXDI-10G ไอซีแฟลช 512MBIT SPI/QU 24CSPBGA Macronix

คําอธิบายทั่วไป

MX25L1005 เป็น CMOS 1,048แมมโมรี่ Flash ซีเรียล ขนาด 576 บิท ซึ่งตั้งค่าเป็น 131,072 x 8 ภายใน. MX25L1005 มีอินเตอร์เฟซส่วนนอกซีเรียลและโปรโตคอลโปรแกรมที่อนุญาตให้ทํางานบนบัส 3 สายเรียบง่าย.สัญญาณรถบัสสามตัวคือการเข้าของนาฬิกา (SCLK), การเข้าข้อมูลลําดับ (SI) และการออกข้อมูลลําดับ (SO) การเข้า SPI ไปยังอุปกรณ์ถูกเปิดให้ใช้ด้วยการเข้า CS#
MX25L1005 ให้การอ่านเรียงลําดับบนชิปทั้งหมด
หลังจากการออกคําสั่งโปรแกรม/ลบ จะมีการดําเนินโปรแกรม/ลบอัลจอริทึมอัตโนมัติ ซึ่งโปรแกรม/ลบและตรวจสอบตําแหน่งหน้าหรือภาค/บล็อกที่ระบุคําสั่งโปรแกรมถูกดําเนินการตามหน้า (256 ไบท์), และคําสั่งลบจะดําเนินการบนชิปหรือภาค ((4K-ไบท) หรือบล็อก ((64K-ไบท)
เพื่อให้ผู้ใช้บริการใช้งานได้ง่าย มีการรวมบันทึกสถานะ เพื่อแสดงสถานะของชิปสถานะการอ่านคําสั่งสามารถออกเพื่อตรวจสอบสถานะการเสร็จสิ้นของโปรแกรมหรือลบการดําเนินงานผ่าน WIP bit.
เมื่ออุปกรณ์ไม่ได้ทํางานและ CS # มีอัตราการทํางานสูง มันจะถูกวางอยู่ในโหมดรอคอย และใช้กระแสไฟฟ้าแบบ DC ต่ํากว่า 10uA
MX25L1005 ใช้เซลล์ความทรงจําของ MXIC ซึ่งสามารถเก็บความทรงจําได้อย่างน่าเชื่อถือ แม้จะผ่าน 100,000 โปรแกรมและลบรอบ

ลักษณะ

สาธารณะ
• อินเตอร์เฟซเปอร์เฟียลซีเรียล (SPI) ที่เข้ากันได้ -- รูปแบบ 0 และ รูปแบบ 3
• 1,048โครงสร้าง 576 x 1 บิต
• 32 เซคเตอร์เท่ากันที่มี 4K ไบท์แต่ละ
- เซ็กเตอร์ใดก็ได้สามารถลบได้
• 2 บล็อกเท่ากัน โดยแต่ละบล็อกมี 64K ไบท์
- ทุกบล็อกสามารถลบได้
• การทํางานของเครื่องพลังงานเดียว
- 2.7 ถึง 3.6 โวลต์สําหรับการอ่าน การลบ และการทํางานของโปรแกรม
• ป้องกันการล็อค-อัพ 100mA จาก -1V ถึง Vcc +1V
• Vcc ต่ํา ป้องกันการเขียนคือจาก 1.5V ถึง 2.5V

การแสดง

• มีประสิทธิภาพสูง
- เวลาการเข้าถึงอย่างรวดเร็ว: นาฬิกาลําดับ 85MHz (15pF + 1TTL Load) และนาฬิกาลําดับ 66MHz (30pF + 1TTL Load)
- เวลาโปรแกรมที่รวดเร็ว: 1.4ms (ปกติ) และ 5ms (สูงสุด) / หน้า (256-ไบท์ต่อหน้า)
- เวลาลบเร็ว: 60ms (โดยทั่วไป) และ 120ms (สูงสุด) /ภาค (4K-byte ต่อภาค) 1s (โดยทั่วไป) และ 2s (สูงสุด) /บล็อค (64K-byte ต่อบล็อค)
• ใช้พลังงานน้อย
- กระแสการอ่านที่ทํางานต่ํา: 12mA (สูงสุด) ที่ 85MHz, 8mA (สูงสุด) ที่ 66MHz และ 4mA (สูงสุด) ที่ 33MHz
- กระแสปรับปรุงอัตราการทํางานต่ํา: 15mA (สูงสุด)
- กระแสการลบที่ทํางานต่ํา: 15mA (สูงสุด)
- กระแสรอคอยต่ํา: 10uA (สูงสุด)
- โหมดปิดพลังงานลึก 1uA (ปกติ)
• ขั้นต่ํา 100,000 รอบลบ / โปรแกรม

คุณสมบัติของซอฟต์แวร์

• รูปแบบข้อมูล input
- รหัสคําสั่ง 1 ไบท์
• การป้องกัน Block Lock
- บิตสถานะ BP0 ~ BP1 กําหนดขนาดของพื้นที่ที่จะเป็นโปรแกรมที่คุ้มกันจากคําสั่งโปรแกรมและลบ
• อัลการิทึมการลบและโปรแกรมอัตโนมัติ
- อัตโนมัติลบและตรวจสอบข้อมูลในภาคที่เลือก
- Automatically programs and verifies data at selected page by an internal algorithm that automatically times the program pulse widths (Any page to be programed should have page in the erased state first)
• คุณสมบัติบันทึกสถานะ
• การระบุตัวตนทางอิเล็กทรอนิกส์
- JEDEC 2 ไบท์ ID หน่วย
- คําสั่ง RES 1 ไบท์

คุณสมบัติของฮาร์ดแวร์
• การเข้าของ SCLK
- การเข้าเวลาแบบลําดับ
• SI Input
- การใส่ข้อมูลลําดับ
• ผลิต SO
- การออกข้อมูลแบบลําดับ
• ปิน WP#
- การป้องกันการเขียนของฮาร์ดแวร์
• HOLD# pin
- หยุดการใช้ชิปโดยไม่ตัดการเลือกชิป
• แพ็คเกจ
- SOP 8 ปิน (150 มิล)
- 8 ดิน USON (2x3x0.6 มม.) *
