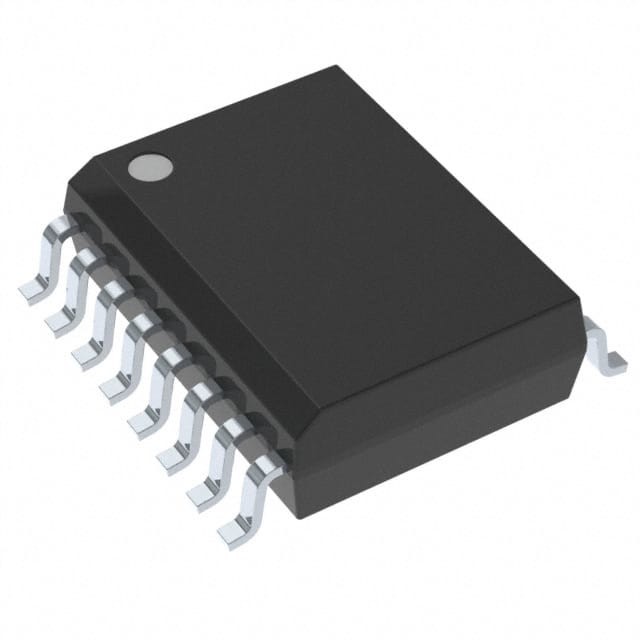

CY14B101PA-SFXI IC NVSRAM 1MBIT SPI 40MHZ 16SOIC Infineon เทคโนโลยี

ภาพรวม

Cypress CY14X101PA ประกอบด้วย nvSRAM ขนาด 1 Mbit[1] กับ RTC ที่มีคุณสมบัติครบครันในวงจรบูรณาการแบบโมโนลิธิกที่มีอินเตอร์เฟซ SPI ซีเรียล ความจําจัดเป็น 128 K คําของ 8 บิตแต่ละตัวองค์ประกอบที่ไม่ลุกลุกที่ติดตั้ง มีเทคโนโลยี QuantumTrap, สร้างความจําที่ไม่ลุกลุกที่น่าเชื่อถือที่สุดในโลก. SRAM ให้รอบอ่านและเขียนที่ไม่สิ้นเชิง, ในขณะที่เซลล์ QuantumTrap ให้การเก็บข้อมูลที่ไม่ลุกลุกที่น่าเชื่อถือสูง.การถ่ายทอดข้อมูลจาก SRAM ไปยังองค์ประกอบที่ไม่ลุกล้า (การทํางาน STORE) จะเกิดขึ้นโดยอัตโนมัติเมื่อปิดไฟ. เมื่อเปิดไฟ, ข้อมูลจะถูกฟื้นฟูไปยัง SRAM จากความจําที่ไม่ลุกลุก (RECALL operation) คุณยังสามารถเริ่มต้นการดําเนินงาน STORE และ RECALL ผ่านคําสั่ง SPI

ลักษณะ

■ แมมรี่สแตติกอัตราการเข้าแบบสุ่ม (nvSRAM) ขนาด 1 Mbit
การจัดเรียงภายในเป็น 128 K × 8
สตอเร to QuantumTrap อุปกรณ์ที่ไม่ลุกลุกเริ่มต้นโดยอัตโนมัติเมื่อปิดพลังงาน (AutoStore) หรือโดยใช้คําสั่ง SPI (Software STORE) หรือ HSB pin (Hardware STORE)
RECALL to SRAM เริ่มต้นเมื่อเปิดตัว (Power Up RECALL) หรือโดยคําสั่ง SPI (Software RECALL)
สตอร์ออโต้อัตโนมัติเมื่อปิดพลังงานด้วยตัวประกอบความแข็งเล็ก ๆ
■ ความน่าเชื่อถือสูง
อ่าน, เขียน และ RECALL วงจรไม่สิ้นเชิง
1 ล้านรอบ STORE ไปยัง QuantumTrap
การเก็บข้อมูล: 20 ปีที่ 85 °C
■ นาฬิกาเวลาจริง (RTC)
✅ RTC ที่มีคุณสมบัติครบวงจร
✅ วัตเตอร์ด็อก
✅ เครื่องตักเตือนนาฬิกาที่มีการตัดต่อที่สามารถโปรแกรม
✓ การแสดงอาการขาดพลังงานสํารอง
การออกคลื่นสี่เหลี่ยมที่มีความถี่ที่สามารถเขียนโปรแกรมได้ (1 Hz, 512 Hz, 4096 Hz, 32.768 kHz)
✅ คอนเดเซเตอร์หรือแบตเตอรี่สํารองสําหรับ RTC
อัตราการกระแสไฟฟ้าสํารอง 0.45 μA (ทั่วไป)
■ 40 MHz และ 104 MHz อินเตอร์เฟซส่วนนอกเร่งสูง (SPI)
อัตรานาฬิกา 40 MHz SPI เขียนและอ่านด้วยความช้าระยะศูนย์
✅ 104 MHz clock rate SPI เขียนและอ่าน (มีคําสั่งการอ่านเร็วพิเศษ)
รองรับ SPI โหมด 0 (0, 0) และโหมด 3 (1, 1)
■ SPI การเข้าถึงฟังก์ชันพิเศษ
✅ STORE/RECALL ที่ไม่ลุกไหล
เลขลําดับ 8 ไบท์
อัตราการจําหน่าย
โหมดหลับ
■ การป้องกันการเขียน
การป้องกันฮาร์ดแวร์โดยใช้ปิน Write Protect (WP)
การป้องกันซอฟต์แวร์โดยใช้คําสั่ง Write Disable
ป้องกันบล็อกโปรแกรมสําหรับ 1/4, 1/2 หรืออารมณ์ทั้งหมด
■ การบริโภคพลังงานต่ํา
อัตราการทํางานเฉลี่ย 3 mA ในระยะการทํางาน 40 MHz
อัตราการกระแสในรุ่นรอเฉลี่ย 250 μA
อัตราการกระแสในสภาพนอน 8 μA
■ การจัดตั้งมาตรฐานในอุตสาหกรรม
โลตติจ์การทํางาน:
• CY14C101PA: VCC = 2.4 V ถึง 2.6 V
• CY14B101PA: VCC = 2.7 V ถึง 3.6 V
• CY14E101PA: VCC = 4.5 V ถึง 5.5 V
อุณหภูมิอุตสาหกรรม
✅พัสดุวงจรบูรณาการขนาดเล็ก 16 ปิน (SOIC)
✅ การจํากัดสารอันตราย (RoHS)
