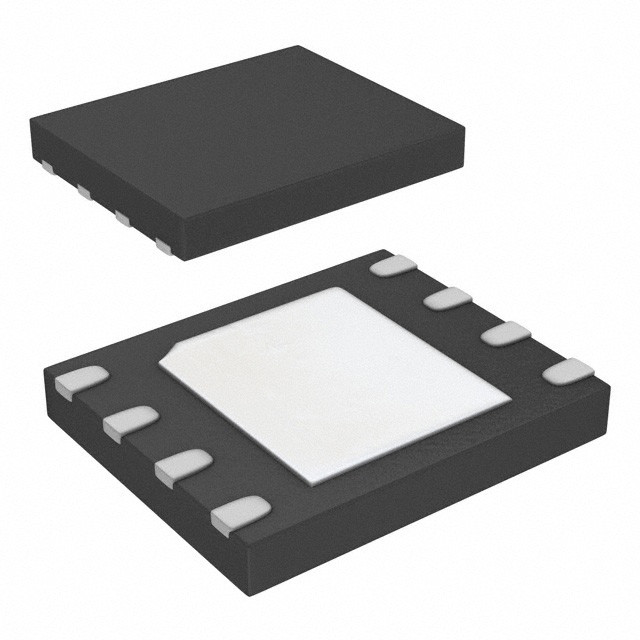

IS25LP064A-JLLE IC FLASH 64MBIT SPI/QUAD 8WSON ISSI, บริษัท ซิลิคอนอินเทกรีต โซลูชั่น อินค

คําอธิบายทั่วไป

IS25LQ020/040 เป็นความทรง Flash 2 Mbit / 4 Mbit Serial Peripheral Interface (SPI) ให้การออกแบบเดียว, สองหรือสี่อุปกรณ์ถูกออกแบบมาเพื่อรองรับอัตราการกระจายเสียง 33 MHz ในโหมดการอ่านปกติ, และ 104 MHz ในการอ่านอย่างรวดเร็ว (ผลิต Quad คือ 100MHz) ที่รวดเร็วที่สุดในอุตสาหกรรม. อุปกรณ์ใช้แหล่งพลังงานความดันต่ําเดียว, ตั้งแต่ 2.3 วอลต์ถึง 3.6 วอลต์, เพื่อทําการอ่าน,การลบและการดําเนินงานโปรแกรมอุปกรณ์สามารถเขียนโปรแกรมได้ในโปรแกรม EPROM มาตรฐาน

ลักษณะ

• การทํางานของเครื่องพลังงานเดียว
- ระยะความดันต่ํา: 2.3V - 3.6V
• การ จัด ระบบ ความ จํา
- IS25LQ020: 256K x 8 (2 Mbit)
- IS25LQ040: 512K x 8 (4 Mbit)
• การสร้างโครงสร้างภาค/บล็อกที่มีประสิทธิภาพในด้านราคา
- 2Mb / 4Mb: เซ็กเตอร์ 4KByte แบบเดียวกัน / บล็อก 64KByte แบบเดียวกัน 16 บล็อก
• อินเตอร์เฟซส่วนนอกแบบเรียงลําดับ (SPI) รองรับ
- รองรับ single, dual หรือ quad-output
- รองรับ SPI Mode 0 และ 3
- ความเร็วนาฬิกาสูงสุด 33 MHz สําหรับการอ่านปกติ
- ความเร็วนาฬิกาสูงสุด 104 MHz สําหรับการอ่านเร็ว
- สูงสุด 208MHz คล็อคเรทเทียบเท่า SPI สอง
- สูงสุด 400MHz คล็อคเรทเทียบเท่า Quad SPI
• การทํางานของโปรแกรมไบท์
- 10 สหรัฐ/ไบท์
• การทํางานของโปรแกรมหน้า (สูงสุด 256 ไบท์)
- ขั้นสูงสุด 0.7ms ต่อโปรแกรมหน้า
• กระบวนการลบภาค, บล็อกหรือชิป
- การลบภาค (4KB) → 150ms (ชนิด)
- Block Erase (64KB) → 500ms (ชนิด)
- ชิปลบ → 0.5s (2Mb)
- ชิปลบ → 1s (4Mb)
• ใช้พลังงานน้อย
- ขนาดสูงสุด 12 mA กระแสการอ่าน
- ปัจจุบันโปรแกรม/ลบสูงสุด 20 mA
- สูงสุด 50 uA กระแสรอคอย
• การ ป้องกัน การ เขียน ของ ฮาร์ดเวิร์ด
- ป้องกันและปลดการป้องกันอุปกรณ์จากการเขียนโดย Write Protect (WP#) Pin
• โปรแกรมป้องกันการเขียน
- บิท Block Protect (BP3, BP2, BP1, BP0) ทําให้ความจําส่วนหนึ่งหรือทั้งหมดสามารถตั้งค่าเป็นการอ่านเท่านั้น
• ความทนทานของผลิตภัณฑ์สูง
- รับประกัน 100,000 โปรแกรม / การลบวงจรต่อภาค
- การเก็บข้อมูลอย่างน้อย 20 ปี
• ปิ นออต และแพคเกจสแตนดาร์ทของอุตสาหกรรม
- SOIC 8 ปิน 208mil
- SOIC 8 ปิน 150 มิล
- 8 ปิน VVSOP 150 มิล
- WSON 8 ปิน (5x6 มม.)
- USON 8 ปิน (2x3 มม.)
- KGD (โรงงานโทรศัพท์)
- ปัสดุไร้สารนํา (ไร้ Pb)
- ระดับอุณหภูมิรถยนต์
• ข้อมูลความปลอดภัยเพิ่มเติม 256 ไบท ในพื้นที่ที่สามารถโปรแกรมได้ในเวลาหนึ่ง (OTP)
• มีหน้าที่ป้องกันพิเศษ
- ฟังก์ชันการป้องกันความปลอดภัย (เพิ่มเติม 1)
- ปฏิบัติการปลดล็อคภาค (ข้อจํากัด
