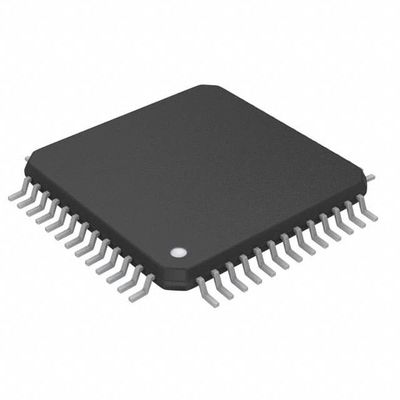

CY7C131-25NC IC SRAM 8KBIT PARALLEL 52PQFP ไซเพรส เซมคอนดักเตอร์ คอร์ป

คําอธิบายทางการทํางาน

CY7C130/CY7C131/CY7C140 และ CY7C141 เป็น CMOS ความเร็วสูง 1K โดย RAM สแตตติกสองท่าทาง 8 ท่าทาง มีสองท่าทางให้การเข้าถึงอิสระกับสถานที่ใด ๆ ในความจํา The CY7C130/ CY7C131 can be utilized as either a standalone 8-bit dual-port static RAM or as a master dual-port RAM in conjunction with the CY7C140/CY7C141 slave dual-port device in systems requiring 16-bit or greater word widths. เป็นทางออกสําหรับแอพลิเคชั่นที่ต้องการข้อมูลที่แบ่งปันหรือเก็บเป็นพัฟเฟอร์ เช่น แมมรี่แคชสําหรับ DSP, bit-slice, หรือการออกแบบหลายโปรเซสเซอร์

ลักษณะ

• เซลล์ความทรงจําแบบ Dual-Port ที่จริง ที่อนุญาตให้อ่านในเวลาเดียวกันของที่ตั้งความทรงจําเดียวกัน
• 1K x 8 องค์กร
• CMOS ขนาด 0.65 ไมครอน เพื่อความเร็วและพลังงานที่ดีที่สุด
• การเข้าถึงความเร็วสูง: 15 ns
• พลังงานการทํางานต่ํา: ICC = 110 mA (สูงสุด)
• การทํางานแบบไม่สมองกันอย่างสมบูรณ์
• ปิดไฟโดยอัตโนมัติ
• Master CY7C130/CY7C131 สามารถขยายความกว้างของบัสข้อมูลได้ง่ายเป็น 16 บิตขึ้นไป โดยใช้ slave CY7C140/CY7C141
• BUSY output flag บน CY7C130/CY7C131; BUSY input บน CY7C140/CY7C141
• ฟันธง INT สําหรับการสื่อสารจากท่าเรือไปท่าเรือ
• มีใน 48 ปิน DIP (CY7C130/ 140), 52 ปิน PLCC, 52 ปิน TQFP
• มีแพ็คเกจ Pb-Free
