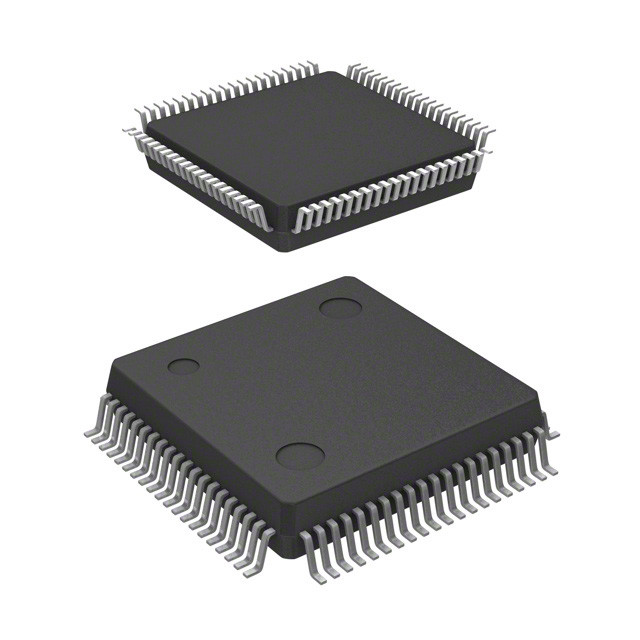

S29CD016J0MQFM030 IC FLASH 16MBIT PAR 56MHZ 80PQFP เทคโนโลยี Infineon

คําอธิบายทั่วไป

ครอบครัวแฟลช S29CD-G เป็นแบบการกระตุ้นแบบฉลุย, Dual Boot, เรียน/เขียนพร้อมกัน ครอบครัวแฟลชเมมรี่ด้วย VersatileI / OTM ผลิตบนเทคโนโลยีกระบวนการ 170 nm.

ลักษณะที่แตกต่างกัน

ข้อดีของสถาปัตยกรรม
■ การอ่าน/เขียนพร้อมกัน
อ่านข้อมูลจากธนาคารหนึ่งขณะทําการลบ
งานโปรแกรมในธนาคารอื่น
✓ ความช้าระหว่างการอ่านและการเขียน
✅สถาปัตยกรรมธนาคารสอง: ธนาคารใหญ่ / ธนาคารเล็ก
75%/25%
■ User-Defined x32 Data Bus การใช้งานของ x32
■ บล็อคบูทคู่
✅ ภาคกระเป๋าขนของด้านบนและด้านล่างในอุปกรณ์เดียวกัน
■ โครงสร้างภาคยืดหยุ่น
CD032G: 8 2K Double Word, 62 16K
Double Word และแปด 2K Double Word ภาค
CD016G: 8 2K Double Word, 32 16K
Double Word และแปด 2K Double Word ภาค
■ ภาคซิลิคอนที่ปลอดภัย (256 บายท์)
โรงงานล็อคและสามารถระบุได้: 16 ไบท์สําหรับความปลอดภัย
โรงงานสุ่ม เลขลําดับอิเล็กทรอนิกส์
ในฐานะการติดป้ายอิเล็กทรอนิกส์
■ ผลิตด้วยเทคโนโลยีกระบวนการ 170 nm
■ อินเตอร์เฟซ Burst ที่โปรแกรมได้
อินเตอร์เฟซกับโปรเซสเซอร์ที่มีประสิทธิภาพสูง
การทํางานอ่านการกระแทกเส้นตรง: 2, 4 และ 8 สอง
คําแปล กลมกลมกลม
■ การดําเนินงานของโครงการ
ทําการบันทึกแบบสมองและไม่สมอง
การดําเนินงานของการตั้งค่าเรจิสเตอร์การตั้งค่าการระเบิด
โดยอิสระ
■ การทํางานแบบเดียว
อัตราการอ่าน, การลบ และการใช้ไฟฟ้า 2.5 ถึง 2.75 โวลต์
การดําเนินงานโครงการ
■ ความเหมาะสมกับมาตรฐาน JEDEC (JC42.4)
โปรแกรมที่เข้ากันได้กับไฟฟ้าเดียว Flash
รองรับการใช้งานของ AMD/Fujitsu Am29LV/
MBM29LV และ Am29F/MBM29F แฟลชเมมรี่

คุณลักษณะการทํางาน

■ การเข้าถึงการอ่านที่มีประสิทธิภาพสูง
เวลาเข้าถึงครั้งแรก/สุ่ม 48 ns (32 Mb) และ 54
ns (16 Mb)
เวลาการเข้าถึงการกระจายของ 7.5 ns (32 Mb) หรือ 9 ns (16 Mb)
■ การบริโภคพลังงานที่ต่ํามาก
การอ่านแบบ Burst Mode: 90 mA @ 75 MHz สูงสุด
โปรแกรม/ลบ: 50 mA สูงสุด
ระบบรอ: CMOS: 60 μA มากที่สุด
■ 1 ล้านรอบการเขียนต่อสาขา
■ การเก็บข้อมูล 20 ปี
■ การควบคุมแบบหลากหลาย
สร้างไฟฟ้าออกข้อมูล และทนต่อข้อมูล
ความดันการเข้าตามที่กําหนดโดยความดันบน
VIO pin
สัญญาณ I/O ที่เข้ากันได้ 1.65 V ถึง 3.60 V

คุณสมบัติของซอฟต์แวร์

■ การคุ้มครองภาคอย่างต่อเนื่อง
คล็อคการรวมของภาคส่วนตัวและภาค
กลุ่มเพื่อป้องกันการทํางานของโปรแกรมหรือลบ
ในภาคนั้น (ต้องการเพียงระดับ VCC)
■ การคุ้มครองภาคผ่าน
คล็อคการรวมของภาคส่วนตัวและภาค
กลุ่มเพื่อป้องกันการทํางานของโปรแกรมหรือลบ
ภายในภาคนั้น โดยใช้ 64-bit ที่สามารถกําหนดโดยผู้ใช้
รหัสผ่าน
■ รองรับ Common Flash Interface (CFI)
■ ปลดล็อคคําสั่งโปรแกรม Bypass
✓ ลดเวลาการจัดโปรแกรมโดยรวม
ซีเกนส์คําสั่งหลายโปรแกรม
■ ข้อมูล# การสํารวจและการสลับบิต
ให้วิธีการซอฟต์แวร์ในการตรวจสอบโปรแกรมหรือ
การลบการดําเนินงานเสร็จ

คุณสมบัติของฮาร์ดแวร์

■ โปรแกรมหยุด/ย้อนกลับไป & ลบหยุด/
เรียนต่อ
✓ ยกเลิกโปรแกรมหรือลบการปฏิบัติการเพื่ออนุญาต
อ่าน โปรแกรม หรือลบในธนาคารเดียวกัน
■ การรีเซ็ตฮาร์ดแวร์ (RESET#), พร้อม/ทํางาน# (RY/
BY#) และ Write Protect (WP#)
■ การเข้า ACC
✅ เร่งเวลาการเขียนโปรแกรมให้มีผลงานสูงขึ้น
ระหว่างการผลิตระบบ
■ ตัวเลือกของแพคเกจ
✅ PQFP 80 ปิน
80 ลูก BGA ที่แข็งแรง
✅ มีตัวเลือกแพคเกจที่ไม่มี Pb
