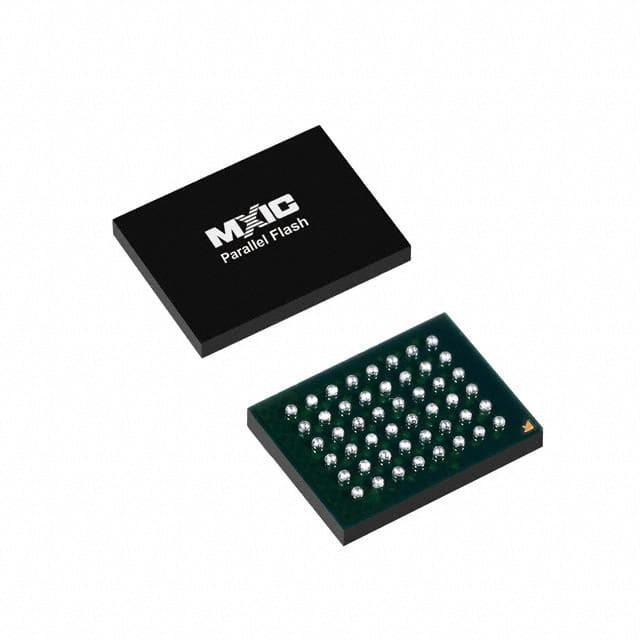

MX29LV800CTXEI-70G IC FLASH 8MBIT PARALLEL 48LFBGA แม็คโครนิกซ์

ครอบครัวผลิตภัณฑ์ MX29LV160C T/B ได้ถูกหยุด. ครอบครัวผลิตภัณฑ์ MX29LV160C T/B ไม่แนะนําสําหรับการออกแบบใหม่. ครอบครัวผลิตภัณฑ์ MX29LV160D T/B เป็นตัวแทนที่แนะนํา.กรุณาดูใบข้อมูล T/B MX29LV160D สําหรับรายละเอียดและข้อมูลการสั่งซื้อทั้งหมดหรือติดต่อตัวแทนขายในท้องถิ่นของคุณเพื่อการสนับสนุนเพิ่มเติม

ลักษณะ

ลักษณะทั่วไป
• สามารถเปลี่ยนโหมด Byte/Word ได้:
- 524,288 x8 / 262,144 x16 (MX29LV400C)
- 1048,576 x8 / 524,288 x16 (MX29LV800C)
- สอง097,152 x8 / 1,048,576 x16 (MX29LV160C)
•โครงสร้างภาค
- 16K-Byte x 1, 8K-Byte x 2, 32K-Byte x 1 64K-Byte x 7 (MX29LV400C), 64K-Byte x 15 (MX29LV800C), 64K-Byte x 31 (MX29LV160C)
- ให้หน้าที่ป้องกันภาคป้องกันโปรแกรมหรือลบการดําเนินงานในภาคที่คุ้มครอง
- ให้ฟังก์ชันชิปไม่คุ้มกัน เพื่ออนุญาตให้เปลี่ยนรหัส
- ให้บริการส่วนชั่วคราว ไม่คุ้มกันฟังก์ชันสําหรับการเปลี่ยนแปลงรหัสในภาคที่คุ้มกันมาก่อน
• การทํางานของเครื่องพลังงานเดียว
- 2.7 ถึง 3.6 โวลต์สําหรับการอ่าน การลบ และการทํางานของโปรแกรม
• ป้องกันการล็อค-อัพ 250mA จาก -1V ถึง Vcc + 1V
• ต่ํา Vcc ป้องกันการเขียน: Vcc ≤ 1.4V
• สอดคล้องกับมาตรฐาน JEDEC
- ปินออตและโปรแกรมที่เข้ากันได้กับเครื่องพลังงานเดียว แฟลช
• มีฟังก์ชันที่เข้ากันได้กับอุปกรณ์ MX29LV400B/MX29LV800B/MX29LV160B

การแสดง

• มีประสิทธิภาพสูง
- เวลาเข้าถึงเร็ว: 45R (MX29LV400C และ MX29LV800C เท่านั้น) 55R/70/90ns
- เวลาโปรแกรมที่รวดเร็ว: 7us / คําทั่วไปโดยใช้ฟังก์ชันเร่ง
- เวลาลบรวดเร็ว: 0.7 วินาที/ภาค, 15 วินาที/ชิป (ทั่วไป, MX29LV160C)
• ใช้พลังงานน้อย
- กระแสการอ่านที่ใช้งานต่ํา: 10mA (ทั่วไป) ที่ 5MHz
- กระแสรอคอยต่ํา: 200nA (ทั่วไป)
• ขั้นต่ํา 100,000 การลบ / โปรแกรม
• การเก็บข้อมูล 20 ปี

คุณสมบัติของซอฟต์แวร์

• ลบ หยุด/ลบรีวิว
- ยกเลิกการลบภาคในการอ่านข้อมูลจากหรือโปรแกรมข้อมูลไปยังภาคอื่นที่ไม่ได้ถูกลบ
• สถานะ ตอบ
- Data# Polling & Toggle bit ให้การตรวจพบของโปรแกรมและลบการดําเนินงานสําเร็จ
• รองรับ Common Flash Interface (CFI)

คุณสมบัติของฮาร์ดแวร์

• เตรียมพร้อม/ทํางาน# (RY/BY#) Output
- ให้วิธีการฮาร์ดแวร์ในการตรวจพบโปรแกรมและลบการดําเนินงานสําเร็จ
• การรีเซ็ตฮาร์ดแวร์ (RESET#)
#NAME?

แพ็คเกจ

• SOP 44 พิน
• TSOP 48 พิน
• TFBGA 48 ลูก
• LFBGA 48 ลูก
• WFBGA 48 ลูก
• XFLGA ขนาด 48 ลูก
• อุปกรณ์ทั้งหมดเป็น RoHS compliant
