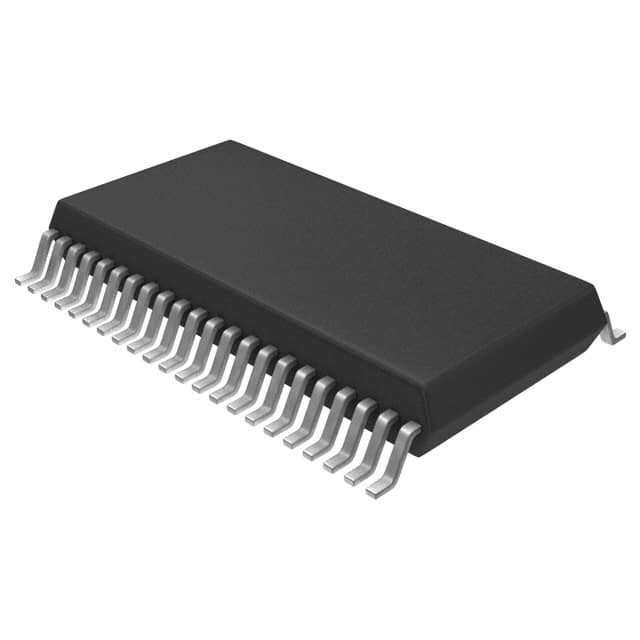

MT28F400B3SG-8 B IC FLASH 4MBIT ขนาน 44SO Micron Technology Inc.

คําอธิบายทั่วไป

MT28F004B3 (x8) และ MT28F400B3 (x16/x8) เป็นอุปกรณ์ความทรงจําที่สามารถเขียนโปรแกรมได้ ไม่ลุกลุก สามารถลบได้ด้วยไฟฟ้า (ฟลัช) โดยมี 4 ตัว194,304 บิตจัดเป็น 262,144 คํา (16 บิต) หรือ 524,288 ไบท์ (8 บิต) การเขียนหรือลบอุปกรณ์ถูกทําด้วยทั้ง 3.3V หรือ 5V วอลเตจ VPP ในขณะที่การปฏิบัติงานทั้งหมดถูกทําด้วย 33V VCCเนื่องจากความก้าวหน้าของเทคโนโลยีกระบวนการ, 5V VPP เป็นที่ดีที่สุดสําหรับการใช้งานและการวางโปรแกรมการผลิต. อุปกรณ์เหล่านี้ถูกผลิตด้วยกระบวนการ CMOS ผ่านการพัฒนา 0.18μm ของ Micron.
MT28F004B3 และ MT28F400B3 ได้จัดเป็นเจ็ดบล็อกที่สามารถลบได้แยกกัน เพื่อให้แน่ใจว่าโปรแกรมสําคัญถูกป้องกันจากการลบโดยอุบัติเหตุหรือเขียนเกินอุปกรณ์มีบล็อกบูทที่คุ้มกันด้วยฮาร์ดแวร์. การเขียนหรือลบบล็อกบูทต้องใช้ไฟฟ้าสูงขึ้นต่อปิน RP# หรือขับ WP# HIGH นอกจากการดําเนินการเขียนหรือลบลําดับปกติบล็อกนี้สามารถใช้ในการเก็บรหัสที่นําไปใช้ในการฟื้นฟูระบบระดับต่ําบล็อกที่เหลือมีความหนาแน่นแตกต่างกัน และถูกเขียนและลบโดยไม่ต้องมีมาตรการรักษาความปลอดภัยเพิ่มเติม

ลักษณะ

• แบล็อกลบเจ็ด:
16KB/8K-word boot block (คุ้มครอง)
แบล็อกพาราเมตร 2 คํา 8KB/4K
แผ่นความจําหลัก 4 แผ่น
• เทคโนโลยีสมาร์ท 3 (B3):
3.3V ±0.3V VCC
3.3V ± 0.3V โปรแกรมการใช้งาน VPP
5V ± 10% VPP การใช้งาน / การวางโปรแกรมการผลิต1
• รองรับกับอุปกรณ์ Smart 3 ขนาด 0.3μm
• กระบวนการฟลอยท์เกต CMOS ขนาด 0.18μm ที่ก้าวหน้า
• เวลาเข้าถึงที่อยู่: 80 ns
• 100,000 จังหวะการลบ
• การแสดงผลตามมาตรฐานของอุตสาหกรรม
• การเข้าและการออกเป็นความสอดคล้องกับ TTL อย่างเต็มที่
• อัลกอริทึมการเขียนและลบอัตโนมัติ
• การเขียน/ลบ 2 จันทร์
• อ่าน และ เขียน ขนาด ไบท์ หรือ คํา
(MT28F400B3, 256K x 16/512K x 8)
• แบททั่วไปอ่านและเขียนเท่านั้น
(MT28F004B3, 512K x 8)
• ตัวเลือกการบรรจุของ TSOP และ SOP
