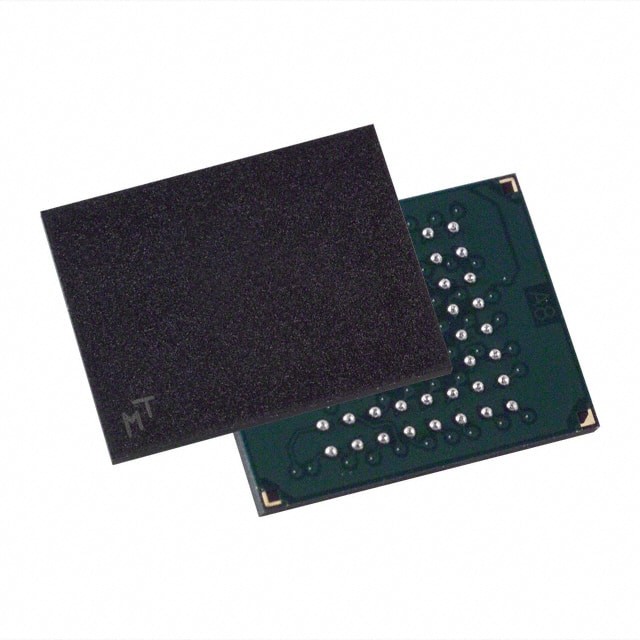

MT28F128J3FS-12 ET TR IC FLASH 128MBIT PARALLEL 64FBGA บริษัท มิกรออน เทคโนโลยี จํากัด

คําอธิบายทั่วไป

MT28F128J3 เป็นความทรงจําที่สามารถเขียนโปรแกรมได้ ที่ไม่ลุกลุก สามารถลบได้ด้วยไฟฟ้า (Flash)217,728 บิตจัดเป็น 16,777, 218 ไบท์ (8 บิต) หรือ 8388,608 คํา (16 บิท) อุปกรณ์ 128Mb นี้จัดเป็นแหล่งลบ 128KB รวมทั้ง MT28F640J3108,864 บิตจัดเป็น 8,388,608 ไบท์ (8 บิต) หรือ 4,194เครื่องขนาด 64Mb นี้จัดเป็น 64 บล็อกลบ 128KB
เช่นเดียวกับ MT28F320J3 มี 33,554,432 บิตจัดเป็น 4,194,304 ไบท์ (8 บิต) หรือ 2,097,152 คํา (16 บิต) อุปกรณ์ขนาด 32Mb นี้จัดเป็น 32 บล็อกลบ 128KB
อุปกรณ์ทั้งสามนี้มีล็อคล็อคในระบบ นอกจากนี้ยังมีอินเตอร์เฟซฟลัชร่วมกัน (CFI) ที่อนุญาตให้ใช้อัลการิทึมซอฟต์แวร์สําหรับครอบครัวอุปกรณ์ทั้งหมดโปรแกรมนี้เป็นอิสระจากอุปกรณ์, อิสระจาก JEDEC ID พร้อมความเข้ากันและกลับกัน

ลักษณะ

•องค์กร x8/x16
• บล็อกลบ 128KB (128Mb)
64 บล็อกลบ 128KB (64Mb)
บล็อกลบ 32 MB ขนาด 128 KB
• วอลเตจ VCC, VCCQ และ VPEN:
2.7V ถึง 3.6V การทํางาน VCC
2.7V ถึง 3.6V หรือ 4.5V ถึง 5.5V* การทํางาน VCCQ
2.7V ถึง 3.6V หรือ 5V VPEN การเขียนโปรแกรมการใช้งาน
• อินเตอร์เฟซ โหมดหน้าไม่สมอง อ่านว่า:
เวลาเข้าถึงการอ่าน 150ns/25ns (128Mb)
เวลาเข้าถึงการอ่าน 120ns/25ns (64Mb)
เวลาเข้าถึงการอ่าน 110ns/25ns (32Mb)
• การปรับปรุงลักษณะการป้องกันข้อมูลด้วย VPEN = VSS การล็อคภาคยืดหยุ่น การลบภาค / การล็อคโปรแกรมระหว่างการเปลี่ยนพลังงาน
• คุณสมบัติล็อค OTP ความปลอดภัย ล็อคล็อคแบบถาวร (ติดต่อโรงงานเพื่อการมี)
• ภาพประกอบตามมาตรฐานของอุตสาหกรรม
• การเข้าและการออกเป็นความสอดคล้องกับ TTL อย่างเต็มที่
• Common Flash Interface (CFI) และเซตคําสั่งที่สามารถปรับขนาดได้
• อัลกอริทึมการเขียนและลบอัตโนมัติ
• เวลาการเขียนโปรแกรมที่มีประสิทธิภาพ 4.7μs ต่อไบท์
• เลขทะเบียนการป้องกัน 128 บิต
ตัวระบุอุปกรณ์เฉพาะ 64 บิต
เซลล์ OTP ที่สามารถเขียนโปรแกรมได้ด้วยผู้ใช้ 64 บิต
• 100,000 วงจร ERASE ต่อบล็อค
• ตัวเลือกการยกเลิกอัตโนมัติ:
บล็อกลบ สงบการอ่าน
Block Erase Suspend-to-Program การปิดโปรแกรม
โปรแกรม Suspend-to-Read
