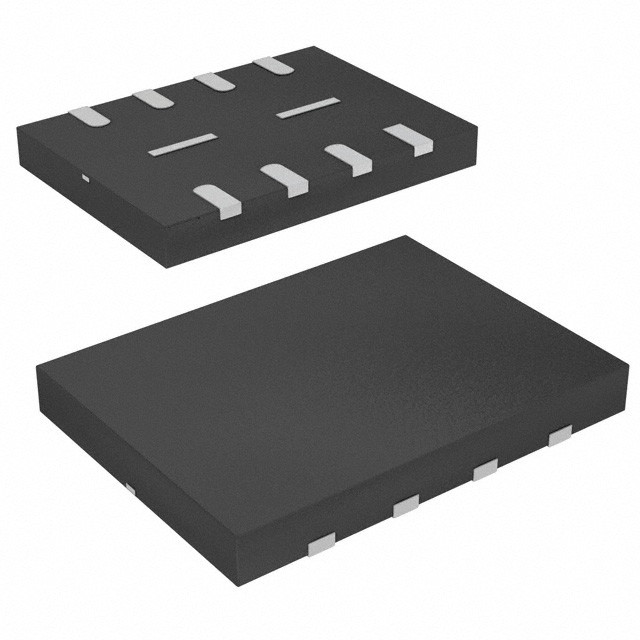

W25Q16DWUUIG IC FLASH 16MBIT SPI/QUAD 8USON วินบอนด์ อิเล็กทรอนิกส์

คําอธิบายทั่วไป

เบอร์ความทรงจํา Flash ซีเรียล W25Q16DW (16M-bit) ให้บริการเป็นทางออกในการเก็บข้อมูลสําหรับระบบที่มีพื้นที่ จํากัด, ปินและพลังงานซีรี่ย์ 25Q ให้ความยืดหยุ่นและการทํางานที่กว้างเกินอุปกรณ์ Flash ซีเรียลทั่วไป. พวกเขาเป็นที่เหมาะสมสําหรับการแชดโควดไปยัง RAM, การดําเนินการโค้ดโดยตรงจาก Dual / Quad SPI (XIP) และการเก็บเสียง, ข้อความและข้อมูล. อุปกรณ์ทํางานที่ 1.65V ต่อ 1 ตัวเดียวไฟฟ้า 95V ที่ใช้ไฟฟ้าในระดับต่ําถึง 4mA ในระดับกระตุ้นและ 1μA ในระดับปิดอุปกรณ์ทั้งหมดถูกนําเสนอในแพคเกจที่ประหยัดพื้นที่
แอเรอ W25Q16DW จัดเป็น 8,192 หน้าโปรแกรมได้ละ 256 ไบท์. สามารถโปรแกรมได้สูงสุด 256 ไบท์พร้อมกัน. หน้าสามารถลบได้เป็นกลุ่ม 16 หน้า (ลบภาค 4KB),กลุ่มของ 128 (32KB การลบบล็อก), กลุ่มของ 256 (64KB แผงลบ) หรือชิปทั้งใบ (ชิปลบ). W25Q16DW มี 512 เซคเตอร์ที่ลบได้ และ 32 แผงลบได้ตามลําดับภาคขนาดเล็ก 4KB ทําให้มีความยืดหยุ่นมากขึ้นในแอพลิเคชั่นที่ต้องการการเก็บข้อมูลและพารามิเตอร์(ดูรูป 2)
W25Q16DW รองรับการใช้งานแบบมาตรฐาน Serial Peripheral Interface (SPI) และ Dual/Quad I/O SPI รวมถึงการใช้งานแบบ Quad Peripheral Interface (QPI) ระยะเวลา 2 ชั่วโมงข้อมูลลําดับ I/O0 (DI), I/O1 (DO), I/O2 (/WP) และ I/O3 (/HOLD) SPI clock frequencies of up to 104MHz are supported allowing equivalent clock rates of 208MHz (104MHz x 2) for Dual I/O and 416MHz (104MHz x 4) for Quad I/O when using the Fast Read Dual/Quad I/O and QPI instructionsอัตราการโอนข้อมูลเหล่านี้สามารถทํางานได้ดีกว่าความจําแบบปานกลาง 8 และ 16 บิตโหมดอ่านต่อเนื่องอนุญาตให้การเข้าถึงความทรงจําที่ประสิทธิภาพกับเพียงไม่กี่ 8 ชั่วโมงของคําสั่ง-overhead เพื่ออ่านที่อยู่ 24 บิต, ยอมให้ XIP จริง (ดําเนินการในสถานที่) การทํางาน
ปิ้น Hold, ปิ้น Write Protect และการป้องกันการเขียนที่สามารถเขียนโปรแกรมได้, พร้อมการควบคุมอารามด้านบนหรือด้านล่าง, ให้ความยืดหยุ่นในการควบคุมเพิ่มเติมอุปกรณ์รองรับการระบุผู้ผลิตและอุปกรณ์ตามมาตรฐาน JEDEC, เลขลําดับเฉพาะ 64 บาท และสี่บันทึกความปลอดภัย 256 บาท

ลักษณะ

• ครอบครัวของความทรงจํา SpiFlash
W25Q16DW: 16M-bit / 2M-byte (2,097,152)
✅ SPI มาตรฐาน: CLK, /CS, DI, DO, /WP, /Hold
✓ SPI สองสาย: CLK, /CS, IO0, IO1, /WP, /Hold
¢ Quad SPI: CLK, /CS, IO0, IO1, IO2, IO3
QPI: CLK, /CS, IO0, IO1, IO2, IO3
• แฟลชแบบเรียงลําดับที่มีประสิทธิภาพสูงสุด
นาฬิกา SPI 104MHz
✅ 208/416MHz เท่ากับ SPI สอง/สี่
อัตราการโอนข้อมูลต่อเนื่อง 50MB/s
กว่า 100,000 รอบลบ / โปรแกรม
การเก็บข้อมูลนานกว่า 20 ปี
• ระบบอ่านต่อเนื่องที่ประสิทธิภาพดี
อ่านต่อเนื่องด้วย 8/16/32/64-Byte Wrap
✅ ใช้เวลาเพียง 8 ชั่วโมง เพื่อแก้ไขความทรงจํา
อินเตอร์เฟซ Quad Peripheral (QPI) ลดลง
ค่าใช้จ่ายด้านการสอน
ออนไลน์ อนุญาตการทํางาน XIP (การดําเนินการในสถานที่)
อัตราการทํางานที่ดีกว่า X16 Parallel Flash
• พลังงานต่ํา ระยะอุณหภูมิที่กว้าง
ราคา 1.65 ถึง 1.95 วอล
อัตราการทํางาน 4mA, < 1μA
ระยะการทํางาน -40 °C ถึง +85 °C
• สถาปัตยกรรมยืดหยุ่นที่มีภาค 4KB
การลบภาคแบบเดียวกัน (4K-byte)
การลบบล็อกแบบเดียวกัน (32K และ 64K-byte)
โปรแกรม 1 ถึง 256 ไบท์ต่อหน้าที่สามารถเขียนโปรแกรมได้
️ลบ / โปรแกรม หยุดและต่อเนื่อง
• ลักษณะความปลอดภัยที่ระดับสูง
โปรแกรมและฮาร์ดแวร์ Write-Protect
ป้องกันระบบสมบูรณ์แบบ 4KB
✅ การปิดไฟฟ้าและการป้องกัน OTP
อัตราการจําหน่าย
รีจิสเตอร์ความปลอดภัย 4X256-ไบท์ที่มีล็อค OTP
บิตบันทึกสถานะความลุกล้าและไม่ลุกล้า
• แพคเกจที่ประหยัดพื้นที่
✅ 8 ปิน SOIC 150/208-มิล
✅ 8 แพด WSON 6x5-mm, USON 4x3-mm
8 ลูก WLBGA
✅ 16 ปิน SOIC 300 มิล
️ ติดต่อ Winbond สําหรับ KGD และตัวเลือกอื่น ๆ
