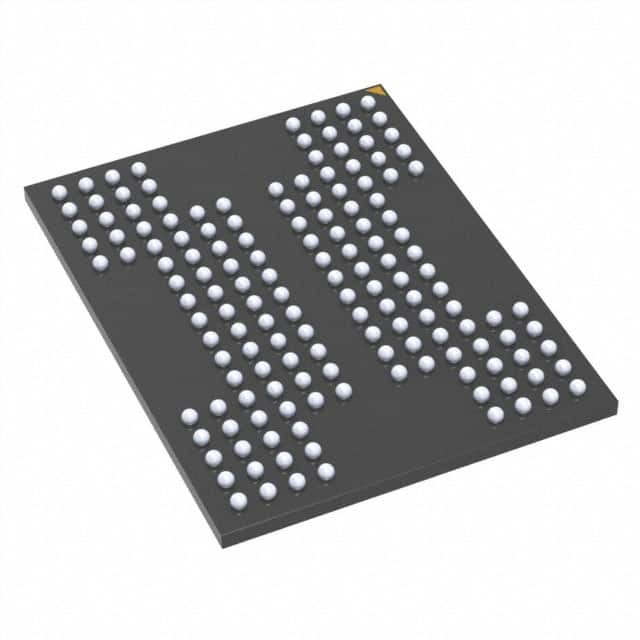

MT29F1T08CPCABH8-6: A IC FLASH 1TB PARALLEL 166MHZ บริษัทไมโครน เทคโนโลยี

คําอธิบายทั่วไป

อุปกรณ์ Micron NAND Flash ประกอบด้วยอินเตอร์เฟซข้อมูลแบบไม่สมองสําหรับการทํางาน I/O ที่มีความสามารถสูง อุปกรณ์เหล่านี้ใช้บัส 8 บิต (I/Ox) ที่มีความหลากหลายสูงในการถ่ายทอดคําสั่ง, ที่อยู่ และข้อมูลมีสัญญาณควบคุมห้าตัวที่ใช้ในการนําไปใช้งานอินเตอร์เฟซข้อมูลที่ไม่สมอง: CE#, CLE, ALE, WE#, และ RE# การควบคุมสัญญาณเพิ่มเติม อุปกรณ์ป้องกันการเขียนและติดตามสถานะอุปกรณ์ (R / B #)
อินเตอร์เฟซฮาร์ดแวร์นี้สร้างอุปกรณ์จํานวนปินต่ําที่มีปินออทมาตรฐานที่ยังคงเหมือนกันจากความหนาแน่นหนึ่งไปยังอีกอัน, ทําให้การปรับปรุงในอนาคตเป็นความหนาแน่นสูงกว่าโดยไม่ต้องออกแบบใหม่ของบอร์ด
เป้าหมายคือหน่วยความจําที่เข้าถึงโดยสัญญาณเปิดชิป เป้าหมายมี NAND Flash ดี้หนึ่งหรือมากกว่าNAND Flash die เป็นหน่วยขั้นต่ําที่สามารถดําเนินการสั่งการและรายงานสถานะได้อย่างอิสระ. NAND Flash die ในรายละเอียด ONFI เรียกว่า logical unit (LUN) มีอย่างน้อย NAND Flash die หนึ่งต่อสัญญาณเปิดชิป สําหรับรายละเอียดเพิ่มเติมดูองค์กรอุปกรณ์และอาราย.
อุปกรณ์นี้มี ECC 4 บิตภายในที่สามารถเปิดใช้ GET/SET
ดูแผนภูมิภาคภายใน ECC และพื้นที่สํารองสําหรับ ECC สําหรับข้อมูลเพิ่มเติม

ลักษณะ

• Open NAND Flash Interface (ONFI) 1.0 ที่สอดคล้องกับ
• เทคโนโลยีเซลล์ระดับเดียว (SLC)
• การจัดตั้ง
ขนาดหน้า x8: 2112 ไบท์ (2048 + 64 ไบท์)
ขนาดหน้า x16: 1056 คํา (1024 + 32 คํา)
ขนาดบล็อก: 64 หน้า (128K + 4K ไบท์)
ขนาดเครื่องบิน: 2 เครื่อง x 2048 บล็อกต่อเครื่อง
ขนาดของอุปกรณ์: 4Gb: 4096 บล็อก; 8Gb: 8192 บล็อก 16Gb: 16,384 บล็อก
• การทํางาน I/O แบบไม่สมอง
✅ tRC/tWC: 20ns (3.3V), 25ns (1.8V)
• การทํางานของเรียง
อ่านหน้า: 25μs 3
หน้าโปรแกรม: 200μs (TYP: 1.8V, 3.3V)
หน่วยลบ: 700μs (TYP)
• กําหนดการสั่งการ: ONFI NAND Flash Protocol
• ชุดคําสั่งระดับสูง
โปรแกรมหน้า cache mode4
อ่านหน้าแคชโหมด 4
โหมดโปรแกรมได้เพียงครั้งเดียว (OTP)
✓ คําสั่ง 2 ระดับ 4
✅ การดําเนินงานแบบ LUN
อ่านไอดีเฉพาะ
️ล็อคล็อค (1.8V เท่านั้น)
การเคลื่อนไหวข้อมูลภายใน
• Byte สถานการณ์การปฏิบัติงานให้วิธีโปรแกรมสําหรับการตรวจสอบ
✅ การดําเนินการเสร็จสิ้น
สภาพผ่าน/ล้มเหลว
สถานะป้องกันการเขียน
• สัญญาณ Ready/Busy# (R/B#) ให้วิธีฮาร์ดแวร์ในการตรวจจับการดําเนินงานสําเร็จ
• สัญญาณ WP#: เขียนป้องกันอุปกรณ์ทั้งหมด
• แบล็อกแรก (ที่อยู่ของบล็อก 00h) มีสิทธิเมื่อส่งจากโรงงานด้วย ECC สําหรับ ECC ขั้นต่ําที่จําเป็น ดู การจัดการความผิดพลาด
• บล็อค 0 ต้องการ ECC 1 บิต หากวงจร PROGRAM/ERASE ต่ํากว่า 1000
• ต้องการ RESET (FFh) เป็นคําสั่งแรกหลังจากเปิด
• วิธีอื่นของการเริ่มต้นอุปกรณ์ (Nand_In it) หลังจากเปิด (โรงงานติดต่อ)
• การเคลื่อนไหวข้อมูลภายในที่สนับสนุนภายในระนาบที่ข้อมูลถูกอ่าน
• คุณภาพและความน่าเชื่อถือ
การเก็บข้อมูล: 10 ปี
ความยั่งยืน: 100,000 โปรแกรม/ลบวงจร
• ระยะความดันการทํางาน
VCC: 2.7V 3.6V
VCC: 1.7V 1.95V
• อุณหภูมิการทํางาน:
✓ การค้า: 0 °C ถึง +70 °C
อุตสาหกรรม (IT): ¥40oC ถึง +85oC
• แพ็คเกจ
✅ 48 ปิน TSOP ประเภท 1, CPL2
วีเอฟบีจีเอ 63 ลูก
