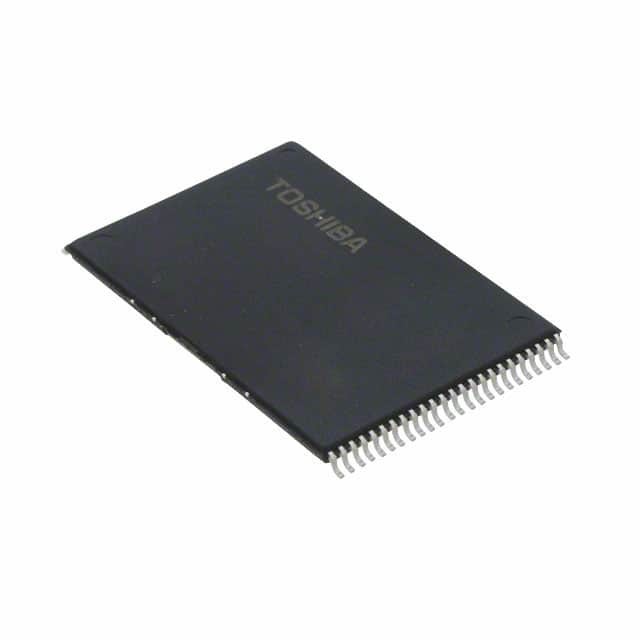

TH58NVG3S0HTAI0 IC FLASH 8GBIT PARALLEL 48TSOP I คีโอชียาอเมริกา, Inc.

[โตชิบา]

2GBIT (256M u 8BITS) CMOS NAND E2PROM

คําอธิบาย

TH58NVG1S3A เป็น 3.3-V 2G-bit (2,214,592,512 บิท) NAND แมมมรี่อ่านเฉพาะ (NAND E2PROM) สามารถลบไฟฟ้าและเขียนโปรแกรมได้ จัดเป็น (2048 + 64) ไบท์ x 64 หน้า x 2048 บล็อกอุปกรณ์มี 2112 ไบท์สถิติบันทึกที่อนุญาตโปรแกรมและอ่านข้อมูลที่จะถูกโอนระหว่างบันทึกและเมมรี่เซลล์ array ใน 2112 ไบต์เพิ่มขึ้นการทํางาน Erase ถูกดําเนินการในหน่วยบล็อกเดียว (128 Kbytes + 4Kbytes: 2112 bytes x 64 หน้า)
TH58NVG1S3A เป็นอุปกรณ์ความจําแบบซีรียลที่ใช้ปิน I/O ทั้งสําหรับที่อยู่และข้อมูล input/output และสําหรับคําสั่ง input.การทํางานลบและโปรแกรมถูกดําเนินการโดยอัตโนมัติ ทําให้อุปกรณ์เหมาะสมที่สุดสําหรับการใช้งาน เช่น การเก็บข้อมูลในระบบแข็งการบันทึกเสียง ความจําไฟล์ภาพสําหรับกล้องถ่ายภาพและระบบอื่นๆ ที่ต้องการความหนาแน่นสูงในการเก็บข้อมูลในความจําที่ไม่ลุกลุก

ลักษณะ

• การจัดตั้ง
เซลล์ความจําทั้งหมด 2112 u 64K u 8 u 2
ลงทะเบียน 2112 u 8
ขนาดหน้า 2112 ไบท์
ขนาดบล็อก (128K 4K) ไบท์
• รูปแบบ
อ่าน, เปลี่ยนรูป, โปรแกรมหน้าอัตโนมัติ
อัตโนมัติลบล็อก อ่านสถานะ
• การควบคุมโหมด
รายการเข้า รายการออก
การควบคุม
• การให้พลังงาน VCC 2.7V ถึง 3.6V
• โปรแกรม/ลบ วงจร 1E5 วงจร ((มี ECC)
• เวลาในการเข้าถึง
แอรรี่เซลล์เพื่อจดทะเบียน 25 μs
ระยะเวลาอ่าน 50 ns นาที
• กระแสการทํางาน
การอ่าน (50 ns cycle) 10 mA typ
โปรแกรม (เฉลี่ย) 10 mA typ
การลบ (เฉลี่ย) 10 mA typ
ระยะรอ 50 μA สูงสุด
• แพ็คเกจ
TSOP I 48-P-1220-0.50 ((น้ําหนัก: 0.53 กรัมทั่วไป)
