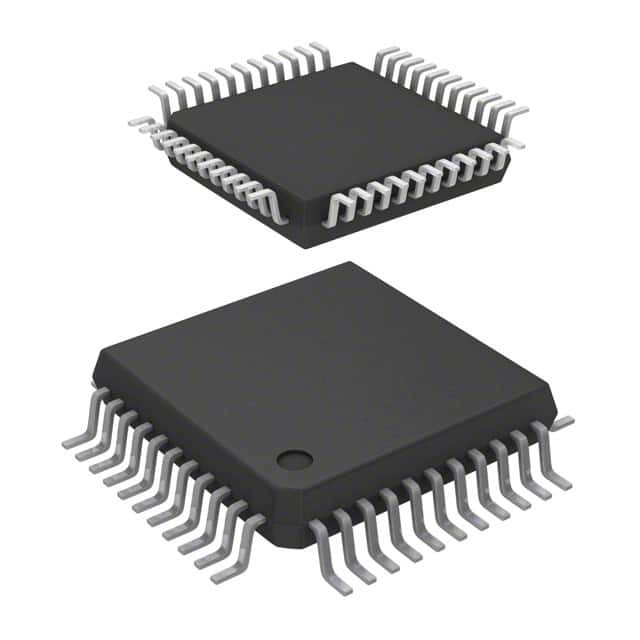

ST72F324LJ2T5TR IC MCU 8BIT 8KB แฟลช 44LQFP STMicroelectronics
| ชื่อแบรนด์ | STMicroelectronics |
|---|---|
| หมายเลขรุ่น | ST72F324LJ2T5TR |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | Based on current price |
| รายละเอียดการบรรจุ | ถุงป้องกันไฟฟ้าสถิตย์และกล่องกระดาษแข็ง |
| เวลาการส่งมอบ | 3-5 วันทำการ |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | มีสินค้า |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| โปรเซสเซอร์หลัก | ST7 | ขนาดแกน | 8 บิต |
|---|---|---|---|
| ความเร็ว | 8MHz | การเชื่อมต่อ | วท., สพร |
| อุปกรณ์ต่อพ่วง | ป., PWM, WDT | จำนวน I/O | 32 |
| ขนาดหน่วยความจำของโปรแกรม | 8KB (8K x 8) | ประเภทหน่วยความจำโปรแกรม | แฟลช |
| ขนาดอีพรอม | - | ขนาดแรม | 384 x 8 |
| แรงดัน - แหล่งจ่าย (Vcc/Vdd) | 2.85V~3.6V | ตัวแปลงข้อมูล | โฆษณา 12x10บ |
| ประเภทออสซิลเลเตอร์ | ภายใน | อุณหภูมิการทํางาน | -10°C ~ 85°C (TA) |
| ประเภทการติดตั้ง | การติดตั้งพื้นผิว | กล่อง / กระเป๋า | 44-LQFP |
| แพ็คเกจอุปกรณ์ของผู้จําหน่าย | - |
คุณสามารถเลือกผลิตภัณฑ์ที่คุณต้องการและสื่อสารกับเราได้ในกระดานข้อความ
| Part Number | Description | |
|---|---|---|
| ST72F324LJ2T5TR | IC MCU 8BIT 8KB FLASH 44LQFP | |
| ST72F324LJ2T5 | IC MCU 8BIT 8KB FLASH 44LQFP | |
| ST72F621J4T1 | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST72F325J7T6 | IC MCU 8BIT 48KB FLASH 44LQFP | |
| STM8S208S6T3C | IC MCU 8BIT 32KB FLASH 44LQFP | |
| STM8S105S4T6CTR | IC MCU 8BIT 16KB FLASH 44LQFP | |
| STM8S105S6T6CTR | IC MCU 8BIT 32KB FLASH 44LQFP | |
| STM8S207S8T6CTR | IC MCU 8BIT 64KB FLASH 44LQFP | |
| STM8S207S6T3CTR | IC MCU 8BIT 32KB FLASH 44LQFP | |
| STM8S105S6T6C | IC MCU 8BIT 32KB FLASH 44LQFP | |
| STM8S105S6T3C | IC MCU 8BIT 32KB FLASH 44LQFP | |
| STM8S207S8T6C | IC MCU 8BIT 64KB FLASH 44LQFP | |
| STM8S207SBT6C | IC MCU 8BIT 128KB FLASH 44LQFP | |
| STM8S208S6T6C | IC MCU 8BIT 32KB FLASH 44LQFP | |
| STM8S207S6T3C | IC MCU 8BIT 32KB FLASH 44LQFP | |
| STM8S207S8T3C | IC MCU 8BIT 64KB FLASH 44LQFP | |
| STM8S105S4T6C | IC MCU 8BIT 16KB FLASH 44LQFP | |
| STM8S207S6T6C | IC MCU 8BIT 32KB FLASH 44LQFP | |
| STM8S207S6T6CTR | IC MCU 8BIT 32KB FLASH 44LQFP | |
| STM8S207S8T3CTR | IC MCU 8BIT 64KB FLASH 44LQFP | |
| STM8S207SBT3C | IC MCU 8BIT 128KB FLASH 44LQFP | |
| ST72F324BJ4T6 | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST72F324BJ4T6TR | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST72F324BJ6T6TR | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST72F321BJ7T6 | IC MCU 8BIT 48KB FLASH 44LQFP | |
| ST72F321BJ7T6TR | IC MCU 8BIT 48KB FLASH 44LQFP | |
| ST72F324BJ6T3 | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST72F325J7T6TR | IC MCU 8BIT 48KB FLASH 44LQFP | |
| ST72F321BJ6T3 | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST72F324J2T6TR | IC MCU 8BIT 8KB FLASH 44LQFP | |
| ST72F324J2T6 | IC MCU 8BIT 8KB FLASH 44LQFP | |
| ST7FMC2S4T3 | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST72F324J4T6/TR | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST72F324J4T6 | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST72F324J6T6 | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST7FMC2S6T6 | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST7FMC2S4T6 | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST72C314J4T6 | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST72C334J2T6 | IC MCU 8BIT 8KB FLASH 44LQFP | |
| ST72C334J4T6 | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST72F321J9T6 | IC MCU 8BIT 60KB FLASH 44LQFP | |
| ST72F321J7T6 | IC MCU 8BIT 48KB FLASH 44LQFP | |
| ST72F321BJ6T6 | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST72F321BJ9T6 | IC MCU 8BIT 60KB FLASH 44LQFP | |
| ST72F324BJ2T6 | IC MCU 8BIT 8KB FLASH 44LQFP | |
| ST72F324BJ6T6 | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST72F324LJ6T6 | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST72F325J4T6 | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST72F325J6T6 | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST72F325J9T6 | IC MCU 8BIT 60KB FLASH 44LQFP | |
| ST72F32AJ2T6 | IC MCU 8BIT 8KB FLASH 44LQFP | |
| ST72F361J6T6 | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST72F561J6T6 | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST72F344S4T6 | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST72C124J2T6 | IC MCU 8BIT 8KB FLASH 44LQFP | |
| ST72F321BJ6T6TR | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST72F321BJ6TAE | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST72F321BJ7TAE | IC MCU 8BIT 48KB FLASH 44LQFP | |
| ST72F321BJ9T3 | IC MCU 8BIT 60KB FLASH 44LQFP | |
| ST72F321BJ9TAE | IC MCU 8BIT 60KB FLASH 44LQFP | |
| ST72F321J7T6TR | IC MCU 8BIT 48KB FLASH 44LQFP | |
| ST72F321J7TA | IC MCU 8BIT 48KB FLASH 44LQFP | |
| ST72F321J7TAE | IC MCU 8BIT 48KB FLASH 44LQFP | |
| ST72F321J9TA | IC MCU 8BIT 60KB FLASH 44LQFP | |
| ST72F321J9TAE | IC MCU 8BIT 60KB FLASH 44LQFP | |
| ST72F321J9TC | IC MCU 8BIT 60KB FLASH 44LQFP | |
| ST72F321J9TCTR | IC MCU 8BIT 60KB FLASH 44LQFP | |
| ST72F324BJ4T3 | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST72F324BJ4TAE | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST72F324BJ6TAE | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST72F324J2TA | IC MCU 8BIT 8KB FLASH 44LQFP | |
| ST72F324J2TAE | IC MCU 8BIT 8KB FLASH 44LQFP | |
| ST72F324J2TC/TR | IC MCU 8BIT 8KB FLASH 44LQFP | |
| ST72F324J4TAE | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST72F324J4TC/TR | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST72F324J6TA | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST72F324J6TAE | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST72F324J6TATR | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST72F324J6TC | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST72F324J6TC/TR | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST72F324LJ2T6 | IC MCU 8BIT 8KB FLASH 44LQFP | |
| ST72F324LJ4T6 | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST72F324LJ6TAE | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST72F325J4TC | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST72F325J4TCE | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST72F325J6T3 | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST72F325J6TAE | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST72F32AJ1T6 | IC MCU 8BIT 4KB FLASH 44LQFP | |
| ST72F361J6T3 | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST72F361J7T3 | IC MCU 8BIT 48KB FLASH 44LQFP | |
| ST72F361J7T6 | IC MCU 8BIT 48KB FLASH 44LQFP | |
| ST72F361J9T3 | IC MCU 8BIT 60KB FLASH 44LQFP | |
| ST72F361J9T6 | IC MCU 8BIT 60KB FLASH 44LQFP | |
| ST72F361J9TC | IC MCU 8BIT 60KB FLASH 44LQFP | |
| ST72F361J9TCE | IC MCU 8BIT 60KB FLASH 44LQFP | |
| ST72F561J4T6 | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST72F561J4TAE | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST72F561J6TA | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST72F561J6TAE | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST72F561J7T6 | IC MCU 8BIT 48KB FLASH 44LQFP | |
| ST72F561J7TAE | IC MCU 8BIT 48KB FLASH 44LQFP | |
| ST72F561J9T3 | IC MCU 8BIT 60KB FLASH 44LQFP | |
| ST72F561J9T6 | IC MCU 8BIT 60KB FLASH 44LQFP | |
| ST72F561J9TA | IC MCU 8BIT 60KB FLASH 44LQFP | |
| ST72F561J9TAE | IC MCU 8BIT 60KB FLASH 44LQFP | |
| ST72F561J9TC | IC MCU 8BIT 60KB FLASH 44LQFP | |
| ST7FMC2S4TCE | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST7FMC2S6T3 | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST7FMC2S6TC | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST7FMC2S6TCE | IC MCU 8BIT 32KB FLASH 44LQFP | |
| ST72F344S4T6TR | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST72F325J4T6TR | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST72F324LJ4T6TR | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST72F344S2T6 | IC MCU 8BIT 8KB FLASH 44LQFP | |
| ST72F340S4T6 | IC MCU 8BIT 16KB FLASH 44LQFP | |
| ST72F324J6T6/TR | IC MCU 8BIT 32KB FLASH 44LQFP |
รายละเอียดสินค้า
รายละเอียดสินค้า
คําอธิบาย
อุปกรณ์ ST72F324L และ ST72324BL เป็นสมาชิกของตระกูลไมโครคอนโทรลเลอร์ ST7 ที่ถูกออกแบบมาสําหรับการใช้งานระดับกลางที่ทํางานที่ 3.3V ตัวเลือกแพคเกจที่แตกต่างกันให้บริการถึง 32 ปิน I / Oอุปกรณ์ทั้งหมดใช้เนื้อหา 8-bit มาตรฐานของอุตสาหกรรมทั่วไป พร้อมชุดคําสั่งที่พัฒนาขึ้น และมีพร้อมกับ Flash หรือ ROM Memoryสถาปัตยกรรมครอบครัว ST7 ให้พลังงานและความยืดหยุ่นทั้งคู่กับนักพัฒนาโปรแกรม, ทําให้สามารถออกแบบรหัสแอพลิเคชั่นที่มีประสิทธิภาพสูงและคอมพัคต์. อุปกรณ์ภายในชิปประกอบด้วย A / D converter, 2 ทิมเมอร์มูลค่าทั่วไป, ผิวหน้า SPI และผิวหน้า SCI.
เพื่อประหยัดพลังงาน ไมโครคอนโทรลเลอร์สามารถเปลี่ยนแบบไดนามิคไปในโหมด WAIT, SLOW, ACTIVE-HALT หรือ HALT เมื่อแอพลิเคชั่นอยู่ในสภาพว่างหรือรอคอย
ลักษณะ
■ ความทรงจํา8 ถึง 32K โดดเด่นสองความหนาแน่นสูง แฟลช (HD Flash) หรือ ROM ด้วยความสามารถการป้องกันการอ่านออก
RAM 384 ถึง 1K ไบท์
ความยั่งยืนของ HDFlash: 100 รอบ, การเก็บข้อมูล: 40 ปีที่ 85 °C
■ เวลา, การตั้งค่าใหม่ และการจัดการปัสดุ
√ แหล่งเวลา: เครื่องหมุนระยองระยองคริสตัล / เซรามิค, เครื่องหมุนระยอง RC ภายใน และทางเลี่ยงสําหรับเวลาภายนอก
PLL สําหรับการคูณความถี่ 2x
4 รูปแบบประหยัดพลังงาน: หยุด, หยุดทํางาน, รอและช้า
■ การบริหารงานที่หยุด
✅ เครื่องควบคุมการตัดต่อที่ตั้งอยู่
10 วาคเตอร์ตัดต่อบวก TRAP และ RESET
9/6 เส้นตัดภายนอก (บน 4 เวกเตอร์)
■ ส่งถึง 32 สนาม I/O
✅ 32/24 เส้นทาง I/O หลายประการสองทิศทาง
22/17 เส้นทางการทํางานสํารอง
✅ 12/10 ผลิตระบายน้ําสูง
■ 4 เครื่องกําหนดเวลา
✓ เครื่องควบคุมนาฬิกาหลักที่มี: ฐานเวลาจริง, พีพ์และความสามารถในการปิด
✅ ระยะเวลาที่สามารถตั้งค่าได้
✓ 16 บิตไทม์ A ด้วย: การจับข้อมูล 1 ครั้ง, การเปรียบเทียบผลิต 1 ครั้ง, การใส่เวลาภายนอก, PWM และโหมดเครื่องกําเนิดผลักดัน
✓ 16 บิตไทม์ B ด้วย: 2 การจับข้อมูลเข้า 2 การเปรียบเทียบผลิต PWM และพูลส์เจนเนอเรเตอร์
■ 2 อินเตอร์เฟซการสื่อสาร
อินเตอร์เฟสเรียงลําดับ SPI
อินเตอร์เฟซซีเรียลแบบไม่สมองของ SCI
■ 1 อานาล็อก
ADC 10 บิทที่มีจุดเข้าสูงสุด 12 จุด
■ ชุดคําแนะนํา
การปรับปรุงข้อมูล 8 บิต
63 คําแนะนําพื้นฐาน
17 รูปแบบการติดต่อหลัก
8 x 8 คําสั่งคูณที่ไม่มีลายเซ็น
■ เครื่องมือการพัฒนา
✅ แพคเกจการพัฒนาฮาร์ดแวร์และซอฟต์แวร์ครบวงจร
ความสามารถในการทดสอบในวงจร
รายละเอียด
| คุณสมบัติ | ค่าประกอบ |
|---|---|
| ผู้ผลิต | STMicroelectronics เครื่องอิเล็กทรอนิกส์ |
| ประเภทสินค้า | เครื่องควบคุมขนาดเล็ก |
| ซีรี่ย์ | ST7 |
| การบรรจุ | แผ่นบรรจุอื่น ๆ ของเทปและรีล (TR) |
| สไตล์การติดตั้ง | SMD/SMT |
| กล่องกล่อง | 44-LQFP |
| อุณหภูมิการทํางาน | -10°C ~ 85°C (TA) |
| กล่องเครื่องมือของผู้จัดส่ง | * |
| จํานวน I-O | 32 I/O |
| ความเร็ว | 8MHz |
| ขนาด EEPROM | - |
| โครงการ Core-Processor | ST7 |
| ขนาด RAM | 384 x 8 |
| ความจําโปรแกรม | FLASH |
| อุปกรณ์ด้านนอก | POR, PWM, WDT |
| การเชื่อมต่อ | SCI, SPI |
| ความดันไฟฟ้า-Vcc-Vdd | 2.85 V ~ 3.6 V |
| ขนาดแกน | 8 บิต |
| ขนาดความจําโปรแกรม | 8KB (8K x 8) |
| เครื่องแปลงข้อมูล | A/D 12x10b |
| ประเภทออสซิลเลาเตอร์ | ภายใน |
| อุณหภูมิการทํางานสูงสุด | + 85 C |
| ระยะอุณหภูมิการทํางาน | - 10 C |
| ความดันไฟฟ้าการทํางาน | 2.85 V ถึง 3.6 V |
| ประเภทอินเตอร์เฟซ | SCI SPI |
| หลัก | ST7 |
| เครื่องประมวลผลชุด | ST72F3x |
| ความกว้างของบัสข้อมูล | 8 บิต |
| ความดันไฟฟ้าสูงสุด | 3.6 V |
| ความแรงดันไฟฟ้า- นาที | 2.85 วอลต์ |
| กล่องกล่อง | TQFP-44 |
| ความถี่ของนาฬิกาสูงสุด | 8 MHz |
| จํานวนช่อง ADC | 12 ช่อง ADC |
| การเข้า/การออก | 32 I/O |
| ขนาด Data-RAM | 384 B |
| จํานวนเครื่องนับเวลา | 2 เครื่องกําหนดเวลา |
| ADC-RESOLUTION | 10 บิต |
คําอธิบาย
ST7 ST7 ไมโครคอนโทรลเลอร์ IC 8 บิต 8MHz 8KB (8K x 8) FLASH
MCU 8 บิต CISC 8KB แฟลช 3.3V 44 พิน LQFP T / R
ไมโครคอนโทรลเลอร์ 8 บิต - MCU 3V Range 8B MCU
