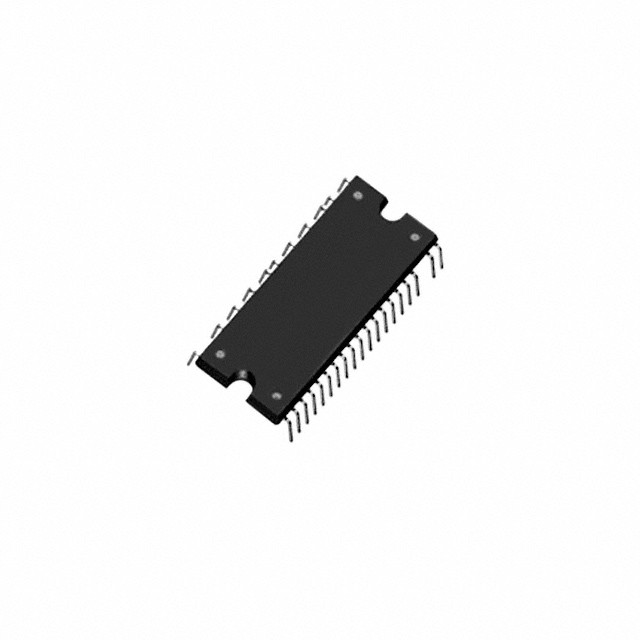

SIM6822M IC BRIDGE DRIVER PAR 40DIP Sanken Electric USA Inc.
| ชื่อแบรนด์ | Sanken Electric USA Inc. |
|---|---|
| หมายเลขรุ่น | SIM6822M |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | Based on current price |
| รายละเอียดการบรรจุ | ถุงป้องกันไฟฟ้าสถิตย์และกล่องกระดาษแข็ง |
| เวลาการส่งมอบ | 3-5 วันทำการ |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | มีสินค้า |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ประเภทมอเตอร์ - สเต็ปเปอร์ | - | ประเภทมอเตอร์ - AC, DC | กระแสตรงไร้แปรงถ่าน (BLDC) |
|---|---|---|---|
| การทำงาน | คนขับรถ | การกำหนดค่าเอาต์พุต | ฮาล์ฟบริดจ์ (3) |
| อินเตอร์เฟซ | ตรรกะ | เทคโนโลยี | ไอจีบีที |
| ขั้นตอนการแก้ปัญหา | - | แอพพลิเคชั่น | เครื่องใช้ภายในบ้าน |
| กระแส - เอาท์พุต | 5A | โวลเตจ-ซัพพลาย | 13.5V~16.5V |
| แรงดัน-โหลด | 600V (สูงสุด) | อุณหภูมิในการทำงาน | -20°C ~ 100°C (TA) |
| ประเภทการติดตั้ง | ผ่านรู | บรรจุภัณฑ์ / กล่อง | 40-DIP (0.657", 16.70 มม.), 29 สาย |
| แพ็คเกจอุปกรณ์ซัพพลายเออร์ | 40-DIP LF2971 |
รายละเอียดสินค้า
SIM6822M IC BRIDGE DRIVER PAR 40DIP Sanken Electric USA Inc.
รายละเอียดสินค้า
คำอธิบาย
SIM6822M เป็นไอซีขับมอเตอร์ไฟฟ้าแรงสูง 3 เฟส ซึ่งทรานซิสเตอร์ พรีไดรเวอร์ไอซี (MIC) และวงจรบู๊ตสแตรป
คุณสมบัติ
●ไดโอด Bootstrap ในตัวพร้อมตัวต้านทานจำกัดกระแส (60 Ω)
●อินพุตที่รองรับ CMOS (3.3 V หรือ 5 V)
●โครงตะกั่วเปลือย: ปราศจาก Pb (เป็นไปตาม RoHS)
● แรงดันไฟฟ้าแยก: 1500 V (เป็นเวลา 1 นาที) ส่วนประกอบที่รู้จัก UL (หมายเลขไฟล์: E118037) (รอการรับรู้ SIM6880M UL)
●เอาต์พุตสัญญาณความผิดปกติที่การเปิดใช้งานการป้องกัน (พิน FO)
●อินพุตสัญญาณการปิดเครื่องด้านสูง (พิน SD)
●การป้องกันรวมถึง:
Overcurrent Limit (OCL): รีสตาร์ทอัตโนมัติ
การป้องกันกระแสไฟเกิน (OCP): รีสตาร์ทอัตโนมัติ
การปิดระบบแรงดันตกสำหรับพาวเวอร์ซัพพลาย
ด้านสูง (UVLO_VB): รีสตาร์ทอัตโนมัติ
ด้านต่ำ (UVLO_VCC): รีสตาร์ทอัตโนมัติ
การปิดระบบระบายความร้อน (TSD): รีสตาร์ทอัตโนมัติ
แอปพลิเคชัน
● มอเตอร์คอมเพรสเซอร์ตู้เย็น
● มอเตอร์พัดลมและมอเตอร์ปั๊มสำหรับเครื่องซักผ้าและเครื่องอบผ้า
●มอเตอร์พัดลมสำหรับเครื่องปรับอากาศ เครื่องฟอกอากาศ และพัดลมไฟฟ้า
ข้อมูลจำเพาะ
| คุณลักษณะ | ค่าแอตทริบิวต์ |
|---|---|
| ผู้ผลิต | ซังเกน |
| ประเภทสินค้า | ไดรเวอร์แบบเต็ม Half-Bridge |
| ชุด | - |
| บรรจุภัณฑ์ | หลอด |
| แพคเกจ-กรณี | 40-DIP (0.657", 16.70 มม.) 29 สาย |
| เทคโนโลยี | ไอจีบีที |
| อุณหภูมิในการทำงาน | -20°C ~ 100°C (TA) |
| ประเภทการติดตั้ง | ผ่านรู |
| คุณสมบัติ | วงจรบูตสแตรป |
| แอพพลิเคชั่น | เอซีมอเตอร์ |
| อินเตอร์เฟซ | ตรรกะ |
| แรงดัน-อุปทาน | 13.5 โวลต์ ~ 16.5 โวลต์ |
| ซัพพลายเออร์-อุปกรณ์-แพ็คเกจ | 40-DIP LF2971 |
| กระแสไฟขาออกที่กำหนด | 5A |
| การป้องกันความผิดพลาด | การจำกัดกระแส อุณหภูมิสูงเกิน UVLO |
| การกำหนดค่าเอาต์พุต | ฮาล์ฟบริดจ์ (3) |
| ประเภทโหลด | อุปนัย |
| Rds-On-Typ | - |
| ปัจจุบันสูงสุดเอาท์พุท | 7.5ก |
| แรงดัน-โหลด | 400V (สูงสุด) |
คำอธิบาย
Half Bridge (3) ไดรเวอร์มอเตอร์ AC IGBT 40-DIP LF2971
ไดรเวอร์มอเตอร์ Triple Half Bridge 300V โมดูล DIP 30 พิน
