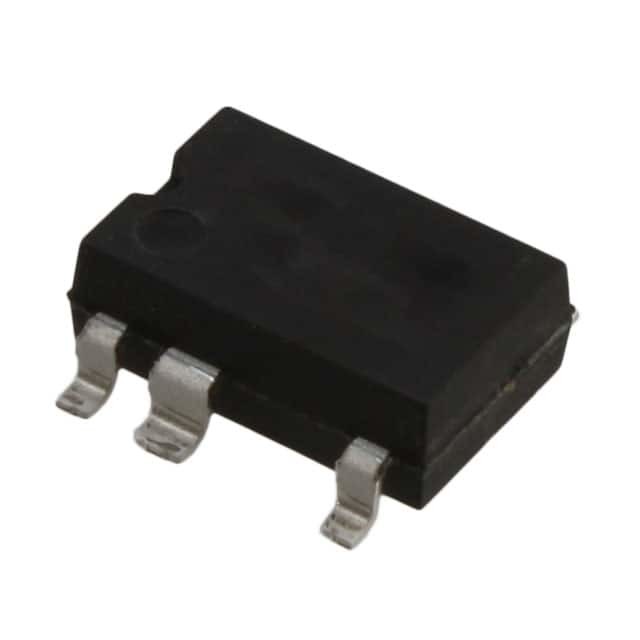

LNK304GN IC OFFLINE SWITCH MULT TOP 8SMD การรวมพลังงาน



คำอธิบาย

LinkSwitch-TN ได้รับการออกแบบมาโดยเฉพาะเพื่อแทนที่พาวเวอร์ซัพพลายแบบไม่แยกแบบป้อนเชิงเส้นและแบบป้อนตัวเก็บประจุ (แคปหยด) ในช่วงกระแสเอาท์พุตต่ำกว่า 360 mA ด้วยต้นทุนระบบที่เท่ากัน ในขณะที่ให้ประสิทธิภาพและประสิทธิภาพพลังงานที่สูงกว่ามาก
อุปกรณ์ LinkSwitch-TN รวม MOSFET กำลังไฟ 700 V, ออสซิลเลเตอร์, รูปแบบการควบคุมเปิด/ปิดอย่างง่าย, แหล่งกระแสสลับไฟฟ้าแรงสูง, การกระตุกของความถี่, ขีดจำกัดกระแสแบบวนรอบต่อรอบ และวงจรปิดระบบระบายความร้อนเข้ากับ IC แบบเสาหินกำลังเริ่มต้นและกำลังการทำงานได้โดยตรงจากแรงดันไฟฟ้าบนพิน DRAIN ทำให้ไม่ต้องใช้แหล่งจ่ายไบอัสและวงจรที่เกี่ยวข้องในตัวแปลงแบบบั๊กหรือฟลายแบ็ควงจรรีสตาร์ทอัตโนมัติแบบครบวงจรใน LNK304-306 จำกัดกำลังเอาต์พุตได้อย่างปลอดภัยระหว่างสภาวะความผิดปกติ เช่น ไฟฟ้าลัดวงจรหรือลูปเปิด ลดจำนวนส่วนประกอบและต้นทุนการป้องกันโหลดระดับระบบแหล่งจ่ายไฟภายในที่จัดหาโดย IC อนุญาตให้ใช้ออปโตคัปเปลอร์ที่ไม่ปลอดภัยซึ่งทำหน้าที่เป็นตัวเปลี่ยนระดับเพื่อเพิ่มประสิทธิภาพการควบคุมสายและโหลดในตัวแปลงบั๊กและบั๊กบูสต์ ถ้าจำเป็น





จุดเด่นของผลิตภัณฑ์

การเปลี่ยน Linear / Cap Dropper ที่คุ้มค่า
• โซลูชันตัวแปลงบัคคอนเวอร์เตอร์ที่มีต้นทุนต่ำที่สุดและจำนวนส่วนประกอบ
• รีสตาร์ทอัตโนมัติแบบครบวงจรสำหรับการลัดวงจรและการป้องกันข้อผิดพลาดของวงเปิด – ประหยัดต้นทุนส่วนประกอบภายนอก
• LNK302 ใช้คอนโทรลเลอร์ที่เรียบง่ายโดยไม่ต้องรีสตาร์ทอัตโนมัติสำหรับต้นทุนระบบที่ต่ำมาก
• การทำงาน 66 kHz พร้อมขีดจำกัดกระแสไฟฟ้าที่แม่นยำ – ช่วยให้ตัวเหนี่ยวนำ 1 mH ที่มีขายทั่วไปมีต้นทุนต่ำสำหรับกระแสเอาต์พุตสูงสุด 120 mA
• ค่าความคลาดเคลื่อนต่ำและความผันแปรของอุณหภูมิเล็กน้อย
• แรงดันพังทลายสูง 700 V ทนต่อไฟกระชากอินพุตได้ดีเยี่ยม
• การกระตุกของความถี่ช่วยลด EMI ลงอย่างมาก (~10 dB)
– ลดต้นทุนตัวกรอง EMI
• อุณหภูมิปิดระบบความร้อนสูง (ขั้นต่ำ +135 °C)





ประสิทธิภาพที่สูงกว่ามากเมื่อเทียบกับบัคแบบแยกส่วนและโซลูชั่นแบบพาสซีฟ

• รองรับโทโพโลยี buck, buck-boost และ flyback
• โอเวอร์โหลดความร้อนระดับระบบ เอาท์พุตลัดวงจร และการป้องกันลูปควบคุมแบบเปิด
• การควบคุมสายและน้ำหนักบรรทุกที่ดีเยี่ยมแม้จะมีการกำหนดค่าทั่วไป
• แบนด์วิธสูงช่วยให้เปิดเครื่องได้รวดเร็วโดยไม่มีการโอเวอร์โหลด
• การดำเนินการขีดจำกัดปัจจุบันปฏิเสธการกระเพื่อมของเส้น
• ช่วงแรงดันไฟฟ้าอินพุตสากล (85 VAC ถึง 265 VAC)
• ขีดจำกัดกระแสในตัวและการป้องกันความร้อนแบบฮิสเทรีติก
• ประสิทธิภาพสูงกว่าโซลูชั่นแบบพาสซีฟ
• ตัวประกอบกำลังสูงกว่าโซลูชันที่ป้อนด้วยตัวเก็บประจุ
• สามารถผลิตได้ทั้งหมดใน SMD





EcoSmart®– ประหยัดพลังงานอย่างยิ่ง

• โดยทั่วไปกินไฟเพียง 50/80 mW ในโทโพโลยีบั๊กแบบขับเคลื่อนด้วยตัวเองที่อินพุต 115/230 VAC โดยไม่มีโหลด (ความคิดเห็นแบบออปโต)
• โดยทั่วไปกินไฟเพียง 7/12 mW ในโทโพโลยีฟลายแบ็คพร้อมไบอัสภายนอกที่อินพุต 115/230 VAC โดยไม่มีโหลด
• ตรงตามข้อกำหนดของ California Energy Commission (CEC), Energy Star และ EU





แอพพลิเคชั่น

• เครื่องใช้ไฟฟ้าและตัวจับเวลา
• ไดรเวอร์ LED และระบบควบคุมอุตสาหกรรม
