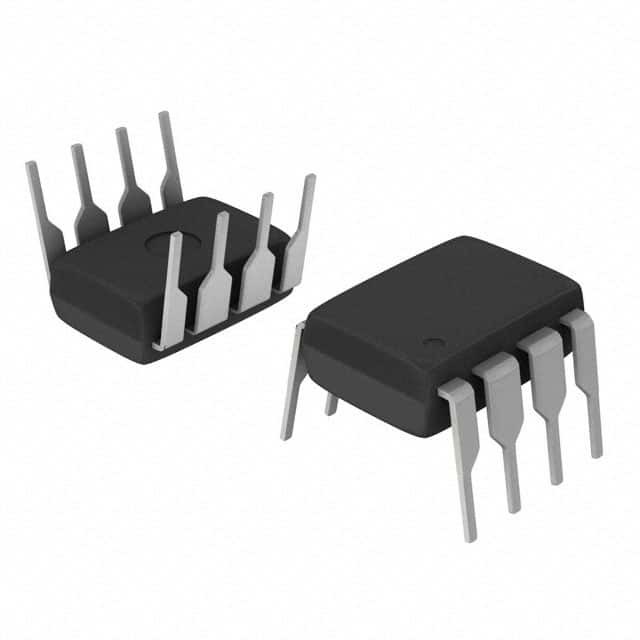

IR2111 IC GATE DRVR HALF-BRIDGE 8DIP Infineon Technologies
| ชื่อแบรนด์ | Infineon Technologies |
|---|---|
| หมายเลขรุ่น | body{background-color:#FFFFFF} 非法阻断154 window.onload = function () { docu |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | Based on current price |
| รายละเอียดการบรรจุ | ถุงป้องกันไฟฟ้าสถิตย์และกล่องกระดาษแข็ง |
| เวลาการส่งมอบ | 3-5 วันทำการ |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | มีสินค้า |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ขับเคลื่อนการกำหนดค่า | ฮาล์ฟบริดจ์ | ประเภทช่อง | ซิงโครนัส |
|---|---|---|---|
| จำนวนไดรเวอร์ | 2 | ประเภทประตู | IGBT, N-ช่อง MOSFET |
| โวลเตจ-ซัพพลาย | 10V~20V | ลอจิกแรงดัน - VIL, VIH | 8.3V, 12.6V |
| กระแส - เอาต์พุตสูงสุด (แหล่งที่มา, อ่างล้างจาน) | 250mA, 500mA | ประเภทอินพุต | ไม่กลับด้าน |
| แรงดันด้านสูง - สูงสุด (บูตสแตรป) | 600 โวลต์ | เวลาขึ้น / ลง (ประเภท) | 80ns, 40ns |
| อุณหภูมิในการทำงาน | -40°C ~ 150°C (TJ) | ประเภทการติดตั้ง | ผ่านรู |
| บรรจุภัณฑ์ / กล่อง | 8-DIP (0.300", 7.62 มม.) | แพ็คเกจอุปกรณ์ซัพพลายเออร์ | 8-PDIP |
คุณสามารถเลือกผลิตภัณฑ์ที่คุณต้องการและสื่อสารกับเราได้ในกระดานข้อความ
| Part Number | Description | |
|---|---|---|
| IR2153 | IC GATE DRVR HALF-BRIDGE 8DIP |
รายละเอียดสินค้า
IR2111 IC GATE DRVR HALF-BRIDGE 8DIP Infineon Technologies
รายละเอียดสินค้า
คำอธิบาย
IR2111(S) เป็นไดรเวอร์ MOSFET และ IGBT ไฟฟ้าแรงสูงความเร็วสูงพร้อมช่องสัญญาณเอาต์พุตอ้างอิงด้านสูงและด้านต่ำที่ขึ้นอยู่กับการออกแบบสำหรับการใช้งานแบบฮาล์ฟบริดจ์เทคโนโลยี HVIC ที่เป็นกรรมสิทธิ์และเทคโนโลยี CMOS ภูมิคุ้มกันแบบสลักช่วยให้มีโครงสร้างเสาหินที่แข็งแรงทนทานอินพุตลอจิกเข้ากันได้กับเอาต์พุต CMOS มาตรฐานไดรเวอร์เอาท์พุตมีระยะบัฟเฟอร์กระแสพัลส์สูงที่ออกแบบมาสำหรับการนำข้ามไดรเวอร์ขั้นต่ำมีกำหนดเวลาหยุดทำงานภายในเพื่อหลีกเลี่ยงการยิงทะลุในฮาล์ฟบริดจ์เอาต์พุตแชนเนลแบบลอยสามารถใช้ขับเคลื่อน MOSFET พลังงาน N-channel หรือ IGBT ในการกำหนดค่าด้านสูงซึ่งทำงานได้ถึง 600 โวลต์
คุณสมบัติ
• ช่องลอยที่ออกแบบมาสำหรับการดำเนินการบูตสแตรปใช้งานได้เต็มที่ถึง +600V
ทนต่อแรงดันไฟฟ้าชั่วคราวเชิงลบ
ภูมิคุ้มกัน dV/dt
• ช่วงการจ่ายไฟเกทไดรฟ์ตั้งแต่ 10 ถึง 20V
• ล็อคแรงดันต่ำสำหรับทั้งสองช่อง
• CMOS Schmitt ทริกเกอร์อินพุตด้วยการเลื่อนลง
• ดีเลย์การเผยแพร่ที่ตรงกันสำหรับทั้งสองช่อง
• ตั้งกำหนดเวลาภายใน
• เอาต์พุตด้านสูงในเฟสพร้อมอินพุต
• นอกจากนี้ยังมีแบบไร้สารตะกั่ว
ข้อมูลจำเพาะ
| คุณลักษณะ | ค่าแอตทริบิวต์ |
|---|---|
| ผู้ผลิต | อินฟินิออน |
| ประเภทสินค้า | ไดรเวอร์ประตู |
| ชุด | - |
| พิมพ์ | ฮาล์ฟบริดจ์ |
| บรรจุภัณฑ์ | หลอด |
| แพคเกจ-กรณี | ผ่านรู |
| อุณหภูมิในการทำงาน | 80ns, 40ns |
| ประเภทการติดตั้ง | -40°C ~ 150°C (TJ) |
| ซัพพลายเออร์-อุปกรณ์-แพ็คเกจ | 8-DIP (0.300", 7.62 มม.) |
| ความละเอียดบิต | 2 |
| อินเทอร์เฟซข้อมูล | ซิงโครนัส |
| แรงดัน-ซัพพลาย-อะนาล็อก | ไม่กลับด้าน |
| แรงดัน-อุปทาน-ดิจิตอล | 600V |
| จำนวนของ ADCs-DAC | |
| ซิกม่า-เดลต้า | 10 โวลต์ ~ 20 โวลต์ |
| SN-อัตราส่วน-ADCs-DACs-db-ประเภท | 8.3V, 12.6V |
| Dynamic-Range-ADCs-DACs-db-Typ | 250mA, 500mA |
คำอธิบาย
Half-Bridge Gate Driver IC ไม่กลับด้าน 8-DIP
