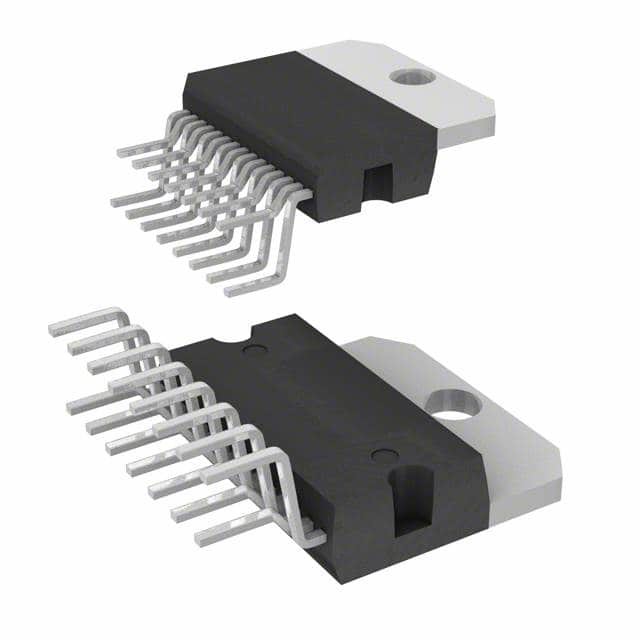

L298N IC HALF BRIDGE DRVR 15MULTIWATT STไมโครอิเล็กทรอนิกส์

คำอธิบาย

L298 เป็นวงจรรวมแบบเสาหินในแพ็คเกจ 15-lead Multiwatt และ PowerSO20เป็นไดรเวอร์ฟูลบริดจ์คู่แรงดันสูงกระแสสูงที่ยอมรับระดับลอจิก TTL ทั่วไปและขับเคลื่อนโหลดแบบเหนี่ยวนำ เช่น รีเลย์ โซลินอยด์ DC และสเต็ปปิ้งมอเตอร์มีสองอินพุตเปิดใช้งานเพื่อเปิดหรือปิดใช้งานอุปกรณ์โดยไม่ขึ้นกับสัญญาณอินพุต

คุณสมบัติ

การจ่ายแรงดันไฟสูงสุด 46 V
รวมกระแสตรงสูงสุด 4 A
แรงดันไฟฟ้าอิ่มตัวต่ำ
การป้องกันอุณหภูมิสูงเกิน
แรงดันไฟฟ้าขาเข้าแบบลอจิก "0" สูงถึง 1.5 V
(ภูมิคุ้มกันเสียงสูง)

แอพพลิเคชั่น

• ขั้นตอนการส่งออกพลังงาน
  L298 มีเอาต์พุตกำลังสองระดับ (A ; B)สเตจเอาต์พุตกำลังมีการจัดเรียงบริดจ์ และขึ้นอยู่กับสถานะของอินพุต เอาต์พุตสามารถขับเคลื่อนโหลดอุปนัยในโหมดทั่วไปหรือโหมดดิฟเฟอเรนเชียลกระแสที่เดินทางผ่านโหลดจะออกจากสะพานที่เอาต์พุตความรู้สึกตัวต้านทานภายนอก (RSA ; RSB.) ช่วยให้ตรวจจับความแรงของกระแสนี้ได้

• ขั้นตอนการป้อนข้อมูล
  บริดจ์แต่ละอันใช้พลังงานจากสี่เกต อินพุตคือ In1;อินทู;EnA และ In3;ใน 4;เอ็นบีเมื่ออินพุต En สูง อินพุต In จะตั้งค่าสถานะบริดจ์เมื่ออินพุต En ต่ำ สะพานจะถูกยับยั้งอินพุตรองรับ TTL ทั้งหมด

• คำแนะนำ
  ตัวเก็บประจุแบบไม่เหนี่ยวนำ โดยทั่วไปจะมีขนาด 100 nF ต้องมีการวางแผนสำหรับระหว่าง Vs และ Vss ถึงกราวด์ ให้ใกล้เคียงกับพิน GND มากที่สุดเท่าที่จะเป็นไปได้เมื่อตัวเก็บประจุขนาดใหญ่ของพาวเวอร์ซัพพลายอยู่ห่างจาก IC มากเกินไป จะต้องวางแผนสำหรับตัวเก็บประจุขนาดเล็กกว่าตัวที่สองใกล้กับ L298ตัวต้านทานความรู้สึก (sense resistor) ซึ่งไม่ต้องพันลวดต้องต่อลงดินที่ขั้วลบของ Vs ซึ่งจะต้องใกล้กับขา GND ของไอซี
