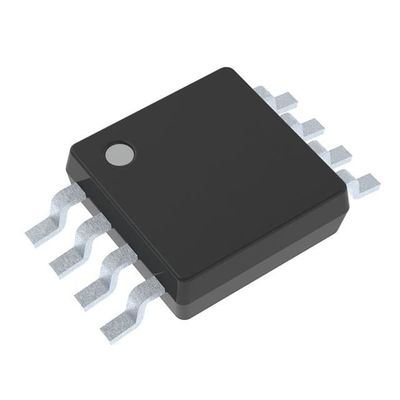

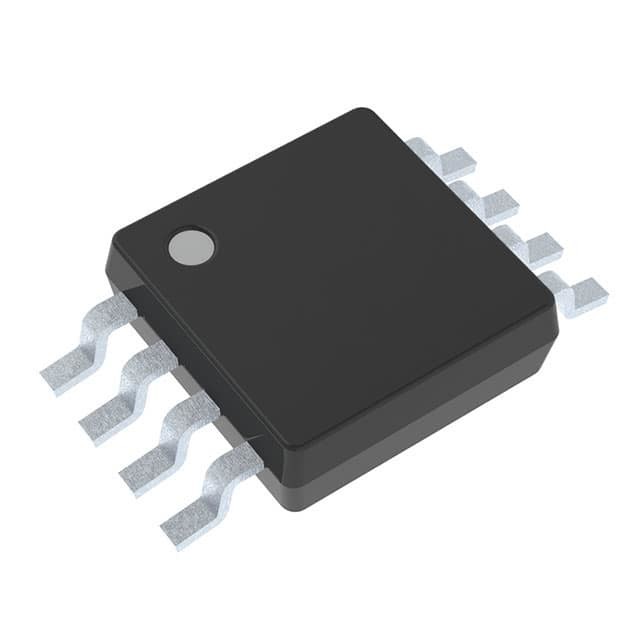

TLE4208G แปรง DC MOTOR CONTROLLER, 1A Infineon Technologies
| ชื่อแบรนด์ | Infineon Technologies |
|---|---|
| หมายเลขรุ่น | TLE4208G |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | Based on current price |
| รายละเอียดการบรรจุ | ถุงป้องกันไฟฟ้าสถิตย์และกล่องกระดาษแข็ง |
| เวลาการส่งมอบ | 3-5 วันทำการ |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | มีสินค้า |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ประเภทมอเตอร์ - สเต็ปเปอร์ | - | ประเภทมอเตอร์ - AC, DC | DC แปรง |
|---|---|---|---|
| การทำงาน | ไดรเวอร์ - ครบวงจร การควบคุมและเวทีพลังงาน | การกำหนดค่าเอาต์พุต | ฮาล์ฟบริดจ์ (4) |
| อินเตอร์เฟซ | ขนาน | เทคโนโลยี | ไบโพลาร์ |
| ขั้นตอนการแก้ปัญหา | - | แอพพลิเคชั่น | จุดประสงค์ทั่วไป |
| กระแส - เอาท์พุต | 800mA | โวลเตจ-ซัพพลาย | 5V~18V |
| แรงดัน-โหลด | 5V~18V | อุณหภูมิในการทำงาน | -40°C ~ 150°C (TJ) |
| ประเภทการติดตั้ง | พื้นผิวติด | บรรจุภัณฑ์ / กล่อง | 28-SOIC (0.295", ความกว้าง 7.50 มม.) |
| แพ็คเกจอุปกรณ์ซัพพลายเออร์ | P-DSO-28 |
รายละเอียดสินค้า
TLE4208G แปรงถ่าน DC MOTOR CONTROLLER, 1A Infineon Technologies
รายละเอียดสินค้า
คำอธิบาย
TLE 4208 เป็นไดรเวอร์ Quad-Half-Bridge-Driver ที่ได้รับการปกป้องอย่างเต็มที่ ซึ่งออกแบบมาเป็นพิเศษสำหรับการใช้งานควบคุมการเคลื่อนไหวในยานยนต์และอุตสาหกรรมชิ้นส่วนนี้สร้างขึ้นโดยใช้เทคโนโลยีไฟฟ้าแรงสูงสองขั้วของซีเมนส์ DOPLในการกำหนดค่าแบบคาสเคดสามารถเชื่อมต่อแอคทูเอเตอร์ (มอเตอร์ DC) ได้สูงสุดสามตัวระหว่างฮาล์ฟบริดจ์สี่ตัวฮาล์ฟบริดจ์ทั้งสี่นี้ได้รับการกำหนดค่าให้เป็นดูอัล-ฮาล์ฟบริดจ์ 2 ตัว ซึ่งจัดหาและควบคุมแยกกันโหมดการทำงานเดินหน้า (cw), ถอยหลัง (ccw), เบรก และอิมพีแดนซ์สูงถูกเรียกใช้จากอินเทอร์เฟซมาตรฐาน
คุณสมบัติ
• ไดรเวอร์สำหรับมอเตอร์สูงสุด 3 ตัว• ส่งกระแสไฟต่อเนื่องสูงสุด 0.8 A
• ปรับให้เหมาะสมสำหรับการใช้งานการจัดการมอเตอร์กระแสตรง
• การใช้กระแสไฟฟ้าต่ำมาก
ในโหมดสแตนด์บาย (Inhibit)
• แรงดันไฟฟ้าอิ่มตัวต่ำ;typ.1.2 V ทั้งหมด @ 25 °C;0.4 ก
• เอาต์พุตป้องกันการลัดวงจร
• การวินิจฉัยธงข้อผิดพลาด
• การล็อคและการวินิจฉัยแรงดันไฟเกิน
• ล็อคเอาต์แรงดันตก
• อินพุตที่เข้ากันได้กับ CMOS/TTL พร้อมฮิสเทรีซิส
• ไม่มีกระแสครอสโอเวอร์
• ไดโอดแคลมป์ภายใน
• การป้องกันอุณหภูมิเกินด้วยฮิสเทอรีซิสและการวินิจฉัย
• เพิ่มพลัง P-DSO-Package
ข้อมูลจำเพาะ
| คุณลักษณะ | ค่าแอตทริบิวต์ |
|---|---|
| ผู้ผลิต | อินฟินิออน |
| ประเภทสินค้า | ไดรเวอร์มอเตอร์และคอนโทรลเลอร์ |
| เคส-แพ็คเกจ | โซอิค |
| ภูเขา | พื้นผิวติด |
| จำนวนพิน | 28 |
| อินเตอร์เฟซ | ขนาน |
| ลอจิก-ฟังก์ชัน | และ |
| อุณหภูมิในการทำงานสูงสุด | 150 องศาเซลเซียส |
| Max-Supply-Voltage | 18 โวลต์ |
| อุณหภูมิในการทำงานขั้นต่ำ | -40 องศาเซลเซียส |
| จำนวนช่อง | 4 |
| จำนวนเอาต์พุต | 2 |
| ปฏิบัติการ-จ่าย-แรงดัน | 18 โวลต์ |
| กระแสไฟขาออก | 800 มิลลิแอมป์ |
| บรรจุภัณฑ์ | Digi-Reel® |
| ปราศจากฮาโลเจน | ปราศจากฮาโลเจน |
| ไร้สารตะกั่ว | ไร้สารตะกั่ว |
| การชุบแข็งด้วยรังสี | เลขที่ |
| เป็นไปตามมาตรฐาน | สอดคล้อง |
ส่วนประกอบที่ใช้งานร่วมกันได้
แบบฟอร์ม บรรจุภัณฑ์ ส่วนประกอบที่ใช้งานร่วมกันได้
| ส่วนผู้ผลิต# | คำอธิบาย | ผู้ผลิต | เปรียบเทียบ |
| TLE4208G วงจรสัญญาณ |
แปรงถ่าน DC Motor Controller, 1A, BIPolar, PDSO28, GREEN, PLASTIC, SOP-28 | Infineon Technologies AG | TLE4208G กับ TLE4208G |
คำอธิบาย
ตัวควบคุมมอเตอร์ / โมชั่น / การจุดระเบิด & ไดรเวอร์ AUTOMOTIVE MOTOR DRIVER
